DESKOWANIE POKŁADÓW

Temat będzie modyfikowany w miarę zdobywania nowych informacji.
Temat aktualizowany 24 grudnia 2011r.

Deski pokładów proponowane w kolekcji DeA HMS Victory są za szerokie (prawie dwukrotnie) i układ deskowania ma się nijak do Okrętu-Muzeum.
Śledząc relacje kolegów z wysp (wyprzedza naszą o ok. rok) widać, że listwy na pokłady mają 5 mm szerokości.

W kolekcji Santisima Trinidad też miały 5 mm i robiąc w chwili obecnej [link widoczny dla zalogowanych] na listewki 2,5 - 2,7 mm, rozumiem intencje wydawców (zapewne chodzi, aby nie zniechęcić niedoświadczonego adepta szkutnictwa Wink

).

Budując model z kolekcji HMS Victory mamy ten komfort, że można porównać z okrętem w Portsmouth.

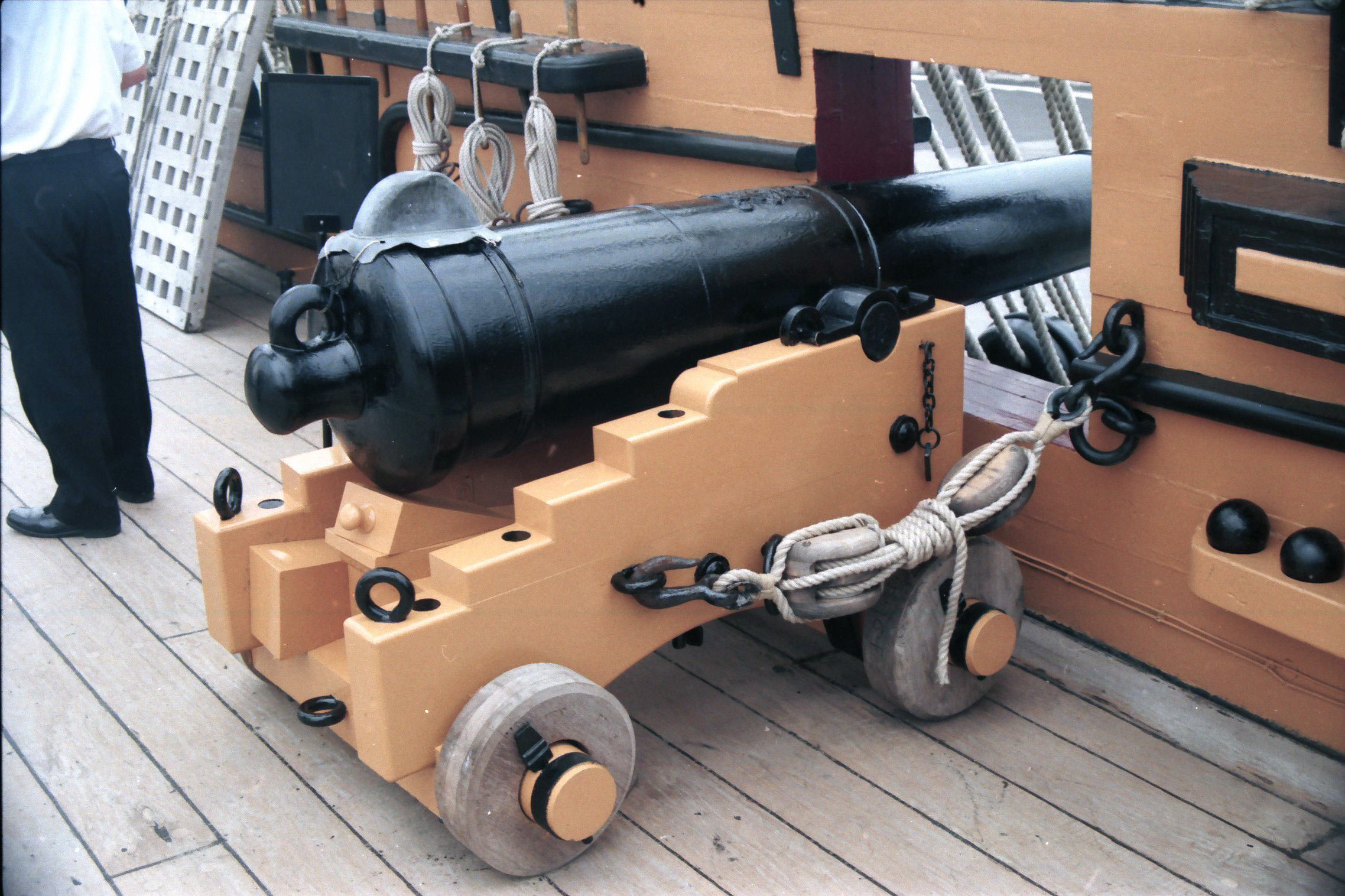

Na modelu (na wysokości "sterówki") mamy 21 - 22 deski (tyleż jest też w modelu ST), na Victory (w tym samym miejscu) jest ok. 42 desek (piszę ok. bo liczyłem korzystając ze zdjęć i niestety działa zasłaniały deski pod nimi, wg planu w "Anatomy of..." jest tam 47 desek. Moje wyliczenia są raczej orientacyjne. Dokładne wymiary są w poście Piotra).
Tylko na tej podstawie można założyć, że szerokość listew na pokłady powinna mieć 2,5 mm.

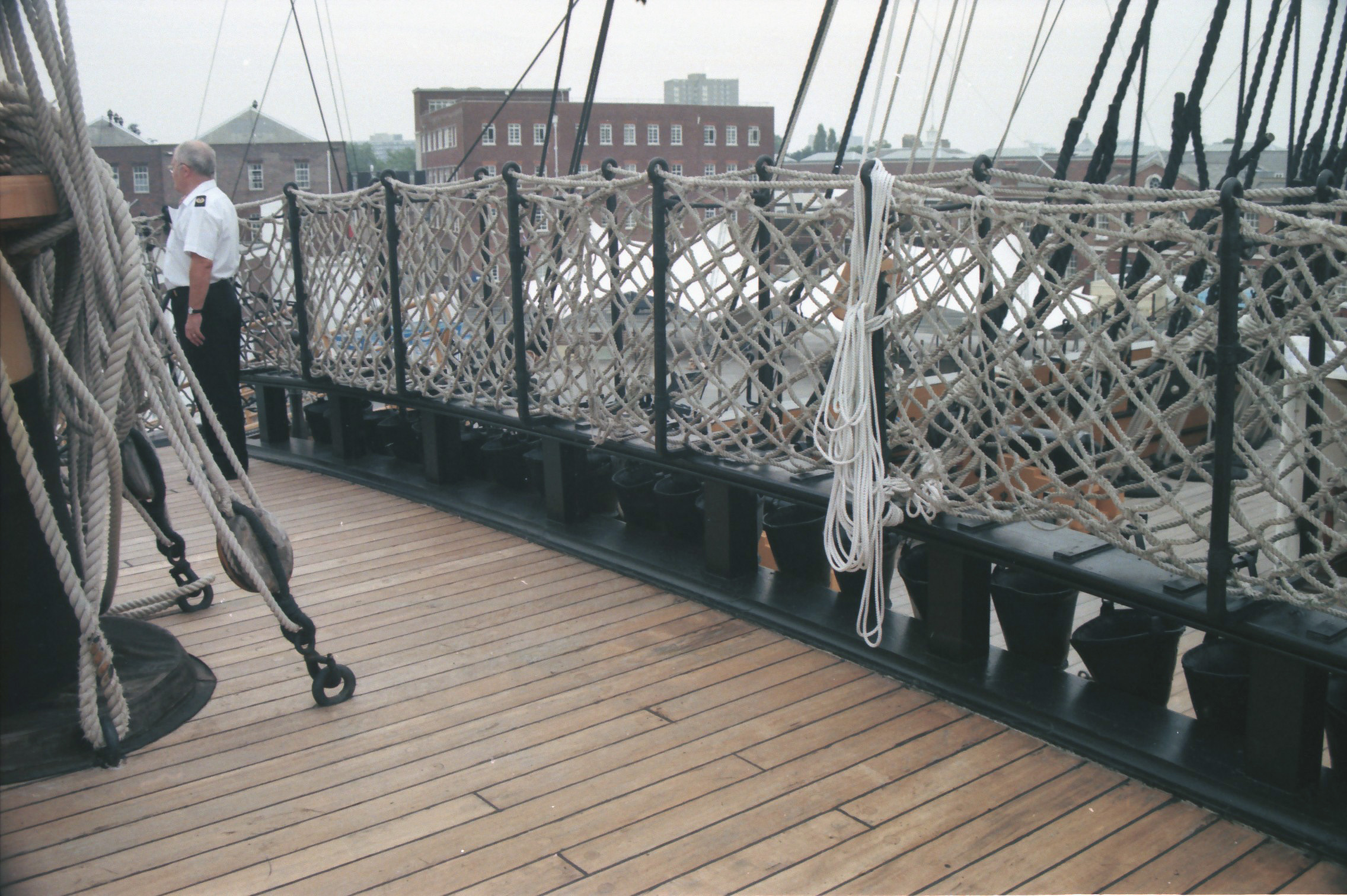

zdjęcie z relacji Przemka (PDyner) [link widoczny dla zalogowanych]

Mirek napisał:

Szerokość desek na pokładzie w pierwszej połowie XVIII wieku wynosiła od 36 do 20 cm natomiast już w drugiej połowie tegoż wieku wynosiła już 15 do 20 cm.

Jeżeli weźmiemy max. szerokość 200 mm to w skali 1:84 da nam 2,38 mm

Myślę, że wymiary szerokości listew na pokłady zawarte między 2,4 mm a 3 mm będą do przyjęcia.
Dla tych co nie ma znaczenia "prawda czasu, prawda ekranu" mogą robić jak proponuje wydawnictwo lub pójść na kompromis i zrobić 4 mm.

Z przeliczenia na skalę 1:84 wynika, że przy szerokości 3 mm, długość listwy pokładowej wynosi ok. 80 mm

Zobacz też:
[link widoczny dla zalogowanych]
http://www.shipman.fora.pl/techniki-modelarskie,15/kolkowanie-pokladu-treenails,231.html
[link widoczny dla zalogowanych]
http://www.shipman.fora.pl/techniki-modelarskie,15/deskowanie-pokladu-imitacja-uszczelnienia,229.html#1087

Karrex

Temat okazał się rozwojowy Wink

.
Kolega Piotr (korasonek) przesłał takie info: (w calach, ale jakoś to poprzeliczam Smile

1″ = 1 in = 25,4 mm).

WYMIARY DESKOWANIA

HMS Victory Building, restoration & repair

Lower deck

Middle Deck:

Upper Deck:

Forecastle:

Quarter Deck:

Pop Deck:

Tu był plan pokładów, ale niestety znikł.

Przydałby się jeszcze planik, gdzie się te sekcje (station) znajdują, ale podejrzewam, że skrajne ilości są w najszerszych miejscach kadłuba (moje zdanie).

Lower Deck (dolny pokład działowy): grubość 101,6 mm, szerokość od 304,8 do 177,8 mm (w skali 1:84 - od 3,6 do 2,12 mm)

Middle Deck (międzypokład): grubość 76,2 mm; szerokości od 177,8 mm do 254 mm; "wide plank" o szerokości 190,5 mm (od 2,12 mm do 3 mm; wide plank - 2,26 mm)

Upper Deck (górny pokład działowy): grubość 76,2 mm; szerokość 203,2 mm (2,4 mm)

Forecastle (forkasztel): grubość 76,2 mm: szerokość 203,2 mm; "king plank" 304,8 mm (2,4 mm; king plank - 3,6 mm)

Quarter Deck (ćwierćpokład): szerokość 203,2 mm; "king plank" 304,8 mm (2,4 mm; king plank - 3,6 mm)

Pop Deck (pokład rufówki): szerokość 203,2 mm (2,4 mm) bez "king plank".

Najniższy pokład nosi nazwę Orlop Deck, jeszcze niżej są dwie platformy przyburtowe, a najniżej jest zęza.

UKŁAD DESKOWANIA

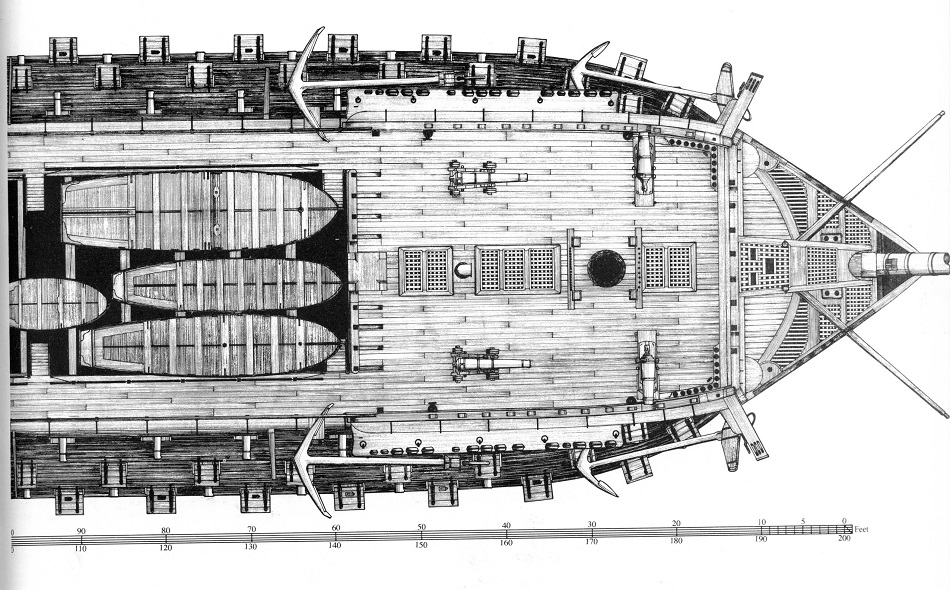

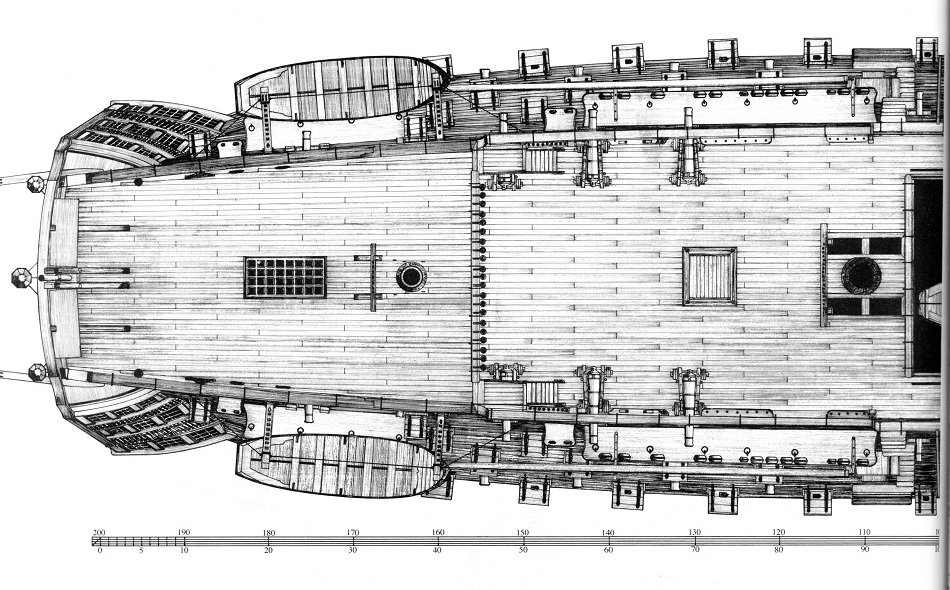

The anatomy of Nelson's ships

Karrex

Victory 1:98 - modyfikowany zestaw Corel'a by Tomek Aleksiński.

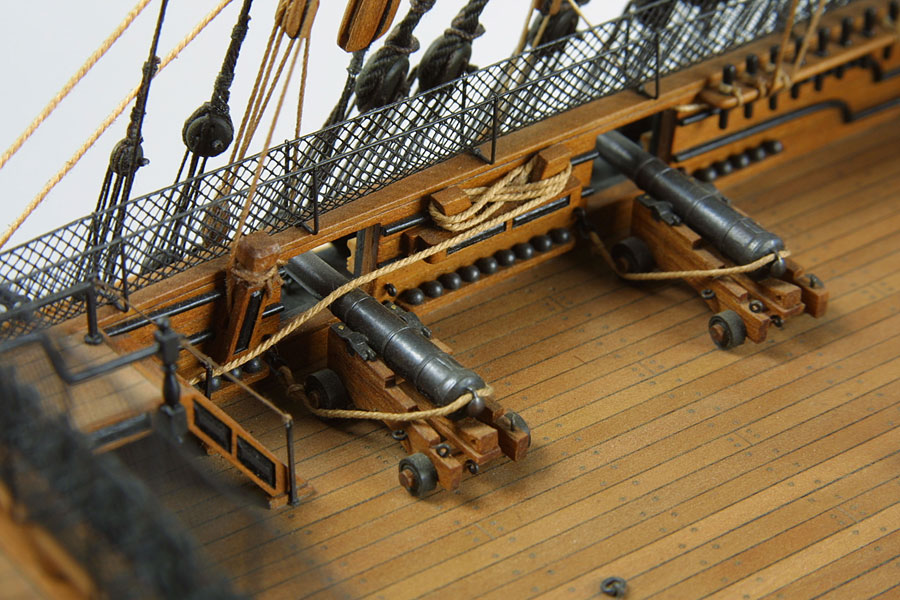

Pokłady Tomka Aleksińskiego, - widać dokładnie układ desek.
[link widoczny dla zalogowanych]

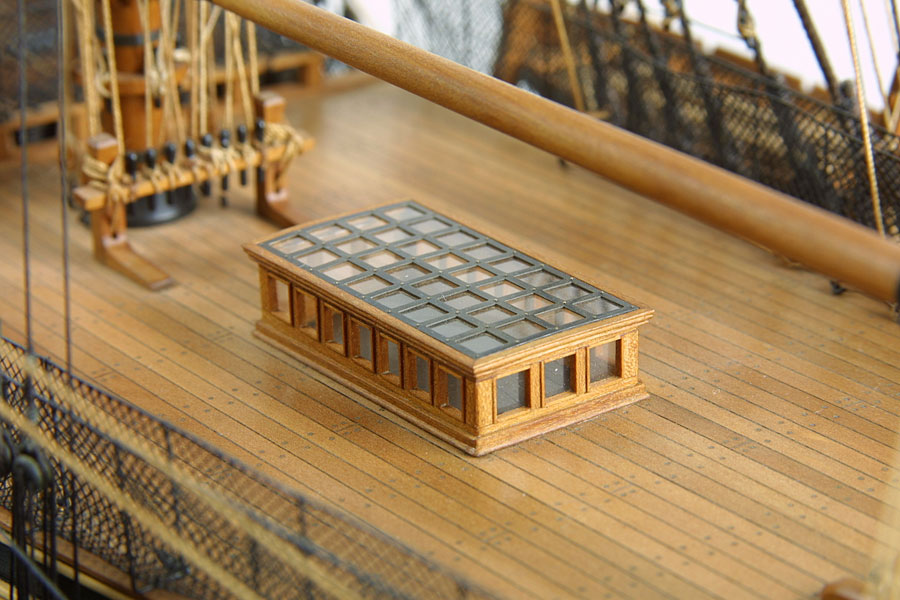

Deskowanie w modyfikowanym zestawie Corela wykonane przez Tomka Aleksińskiego.

Na modelu Tomka wyliczyłem 34 deski co w skali 1:84 daje 3 mm.

Tomek Aleksiński napisał:

HMS Victory, Her Construction, Career and Restoration

Anatomy of the Ship

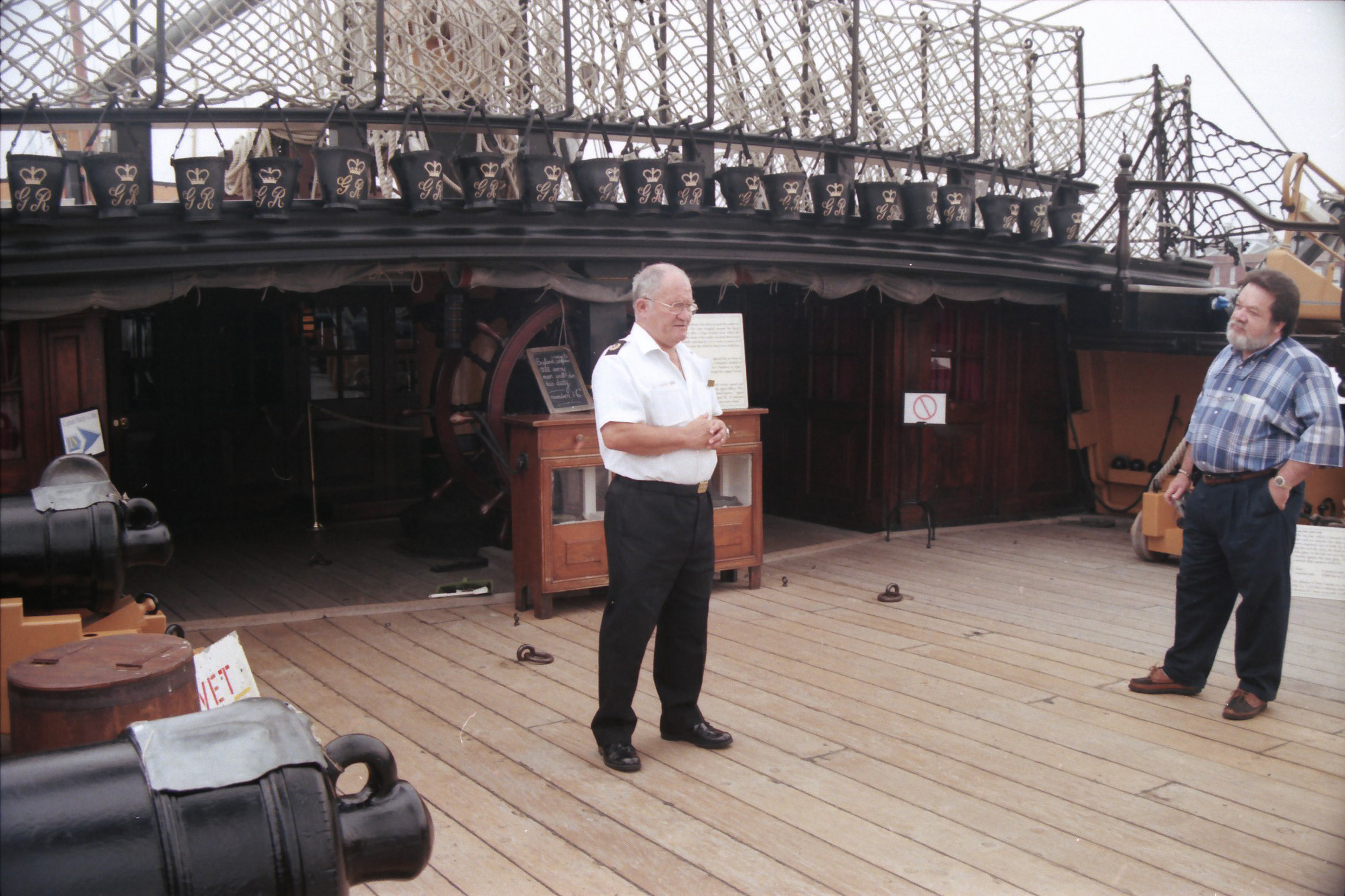

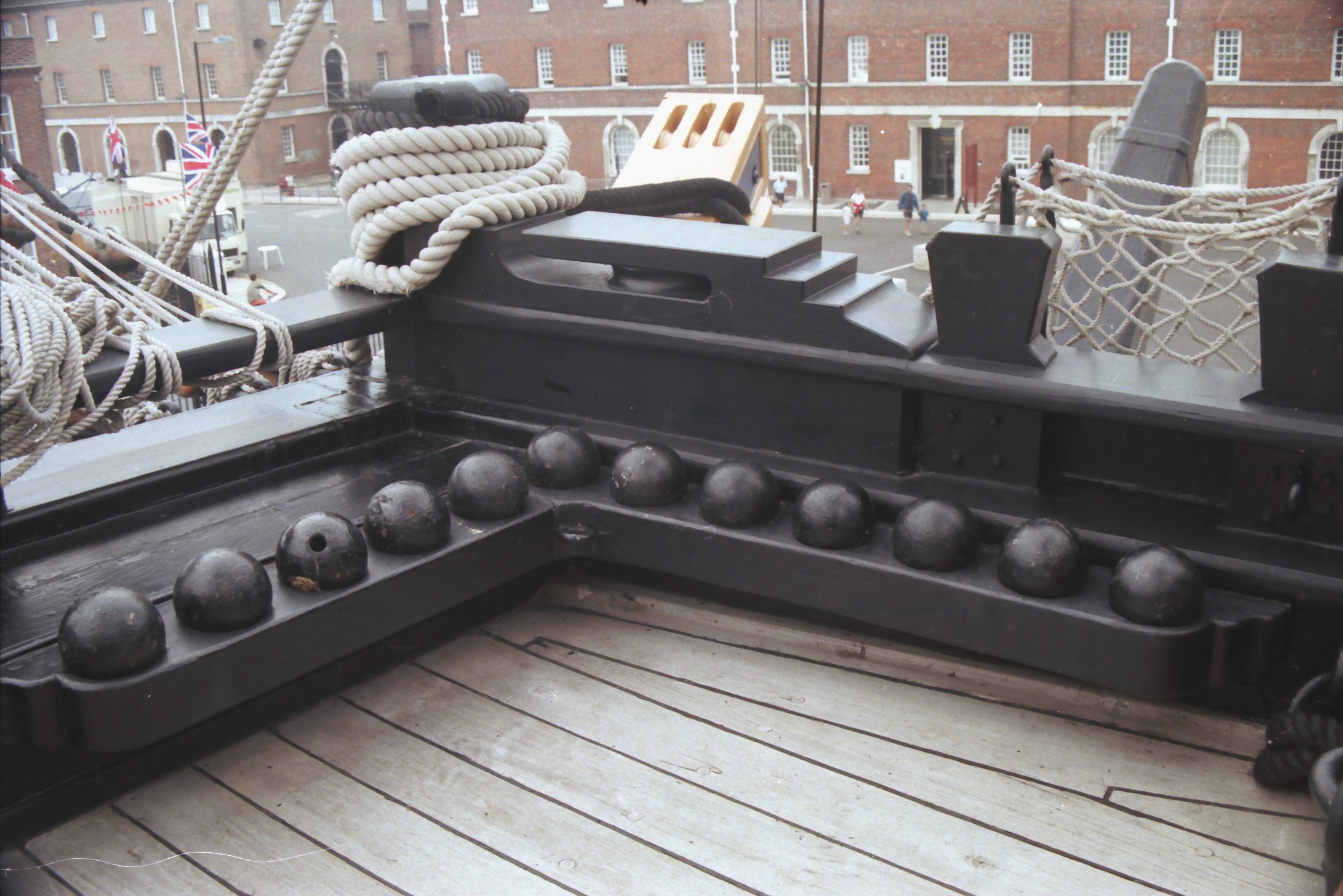

Ze zdjęć, które zamieścił Tomek wynika, że jest różny układ gwoździowania (kołkowania) na różnych pokładach.

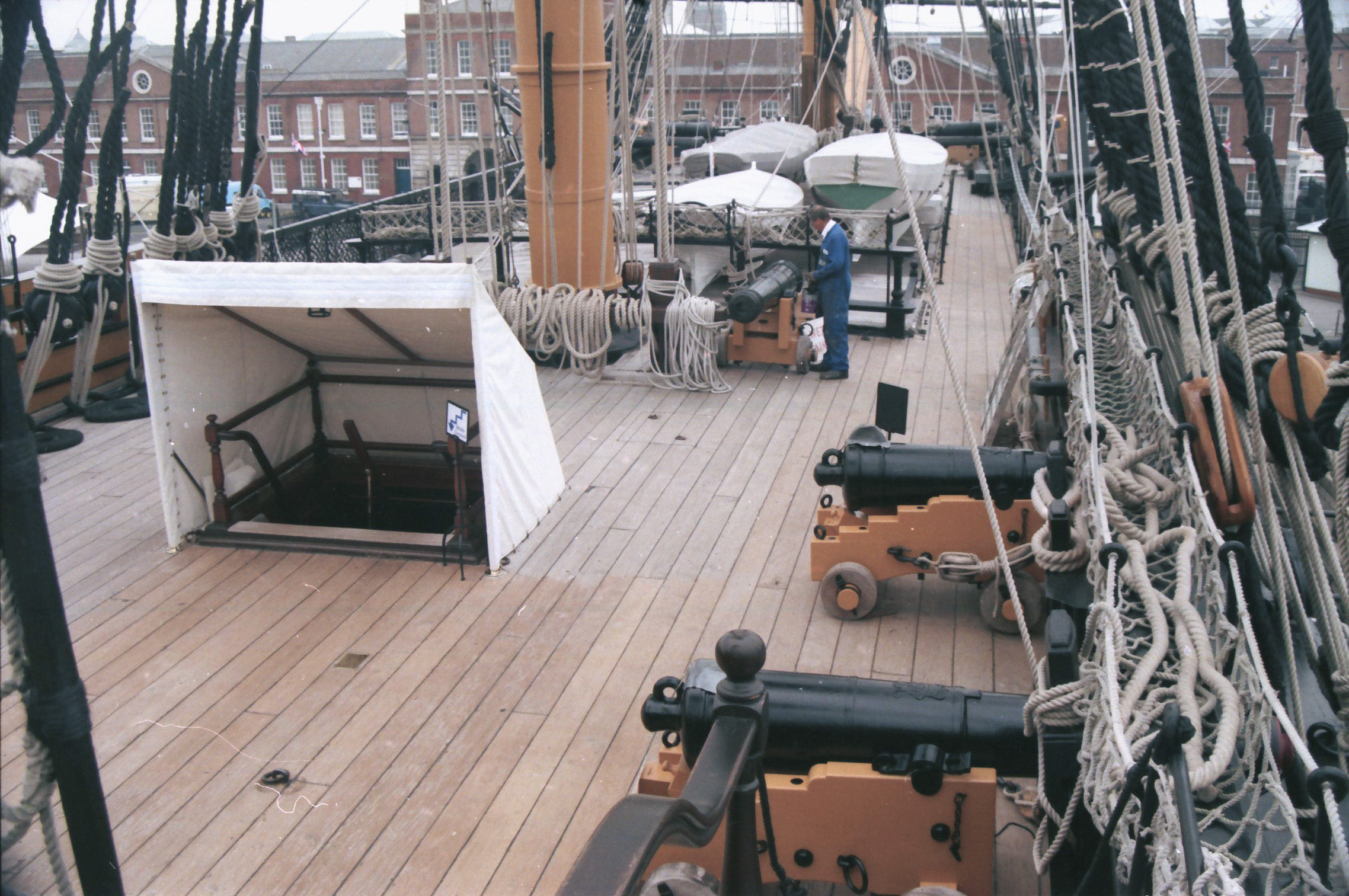

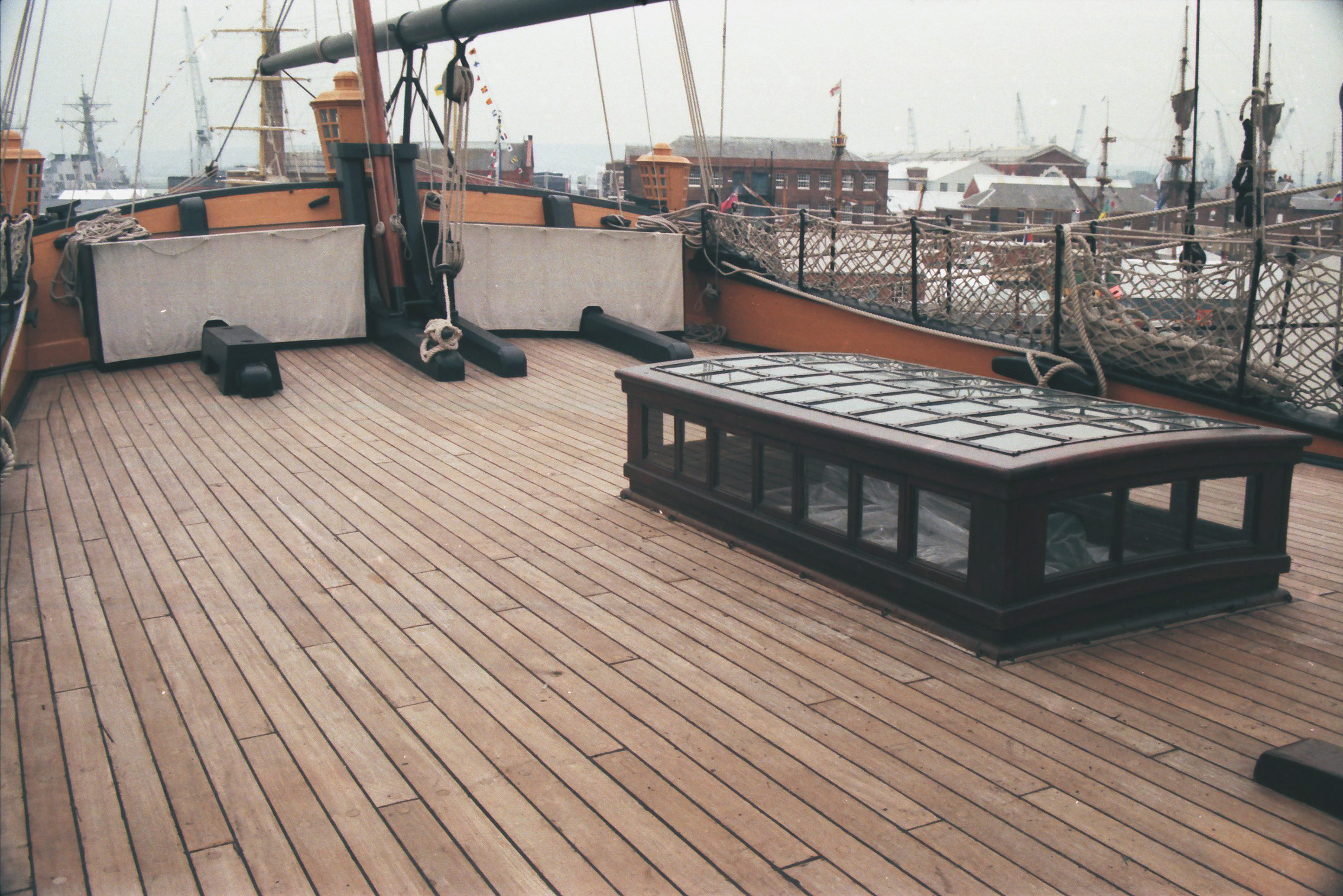

Na zdjęciu 1 (pokład rufówki) układ desek jest bardziej skomplikowany niż na schematach z książek.

Wg układu deskowania na modelu i danych zamieszczonych przez Tomka zrobiłem rysunki.

UKŁAD DESKOWANIA I GWOŹDZIOWANIA NA POKŁADZIE DZIOBOWYM - FORKASZTEL (Forecastle z "king plank" - 4,5 mm)

Na krańcówkach są dwa kołki, w miejscach łączenia z pokładnikami na przemian raz z lewej raz z prawej strony deski.

UKŁAD DESKOWANIA I GWOŹDZIOWANIA NA ĆWIERĆPOKŁADZIE (Quarter Deck z "king plank")

Na ćwierćpokładzie (Quarter Deck) układ gwoździowania jest podobny jak na dziobowym (Forecastle), z tą różnicą, że przy falszburtach występuje podwójne kołkowanie (pod lawetami).

UKŁAD DESKOWANIA I GWOŹDZIOWANIA NA POKŁADZIE RUFÓWKI (Pop Deck bez "king plank")

Po jednym kołku na osi deski.

Przy lukach i włazach (zejściówkach) na krańcówkach są po dwa kołki.

Nie mam danych jak wyglądało gwoździowanie na pozostałych pokładach. Myślę, że podobnie jak na Quarter Decku.

Karrex

Rekonstrukcja deskowania i gwoździowania pokładów w oparciu o [link widoczny dla zalogowanych] C. Nepean Longridge.

Z przeliczenia na skalę 1:84 wynika, że przy szerokości 3 mm, długość listwy pokładowej wynosi ok. 80 mm

W oparciu o plan i zdjęcia pokładów Victory zrobiłem rysunki układu deskowania i gwoździowania (trenails).

UKŁAD DESKOWANIA I GWOŹDZIOWANIA NA FORKASZTELU - POKŁADZIE DZIOBOWYM (Forecastle z "king plank" - 4,5 mm)

Na krańcówkach są dwa kołki, w miejscach łączenia z pokładnikami na przemian raz z lewej raz z prawej strony deski.

UKŁAD DESKOWANIA I GWOŹDZIOWANIA NA ĆWIERĆPOKŁADZIE (Quarter Deck z "king plank")

Układ gwoździowania jest podobny jak na dziobowym (Forecastle), z tą różnicą, że przy falszburtach występuje podwójne kołkowanie (pod lawetami).

UKŁAD DESKOWANIA I GWOŹDZIOWANIA NA POKŁADZIE RUFÓWKI (Pop Deck bez "king plank")

Po jednym kołku na osi deski.

Przy lukach i włazach (zejściówkach) na krańcówkach są po dwa kołki (w linii).

Nie mam danych jak wyglądało gwoździowanie na pozostałych pokładach. Myślę, że podobnie jak na Quarter Decku.

Otwierając temat chciałem dojść jak to jest (było) na HMS Victory, żeby była alternatywa deskowania dla tej z kolekcji (głównie dla tych kolegów, którzy chcą model waloryzować).
Jaki układ deskowania i gwoździowania zastosujecie w Waszych modelach, to już zależy od Was.

Karrex

Na temat gwoździowania
Ryszardw napisał:

Wykorzystując okres leniuchowania Wink

, przeglądam fotki Victory z neta i właśnie trafiłem na zdjęcie dolnego pokładu działowego (Lower Deck) i gwoździowanie po skosie

jak już to rozrysowywałem.
UKŁAD DESKOWANIA I GWOŹDZIOWANIA NA DOLNYM POKŁADZIE DZIAŁOWYM (Lower Deck)

I tu nasunęło mi się pytanie, jak ten różny układ deskowania rozwiązują w swoich modelach modelarze - różne gwoździowanie na pokładach jak na Okręcie-Muzeum czy raczej ujednolicone do jednego typu?
Jakiego?

To pytanie nasunęło mi się po porównaniu pokładów (myślę znanego) modelu [link widoczny dla zalogowanych]:

Gwoździowanie na pop decku jak widać jest po skosie (lustrzane odbicie od king plank).

Gwoździowanie na quarter decku (dodatkowo ze zmiennym kątem gwoździowania na skos).

[link widoczny dla zalogowanych]

I zdjęcie z innego modelu, na pop decku jest jak na Victory, ale na quarter decku jest też z pojedynczym gwoździowaniem (jak na pop decku).
