Karrex

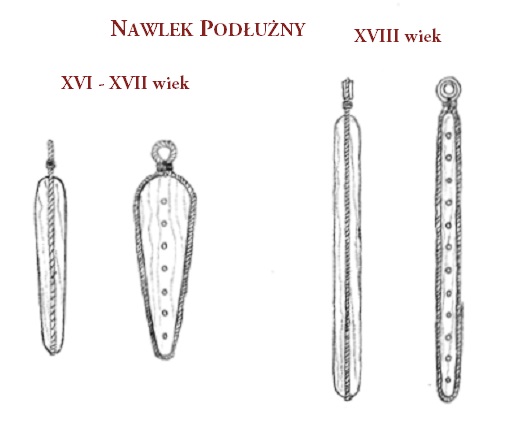

Nawlek podłużny

Był to szczególny rodzaj elementów do mocowania lin.

Nawlek podłużny składał się z długich kawałków drewna przewiązanych stropem z wieloma otworami (zwykle siedmioma), przez które przechodziła cienka lina, tworząc coś na kształt "pajęczyny" wychodzącej z przedniej części platformy. Nawlek był mocowany talią do sztagu z jednej strony, a z drugiej biegła linka do otworu na krawędzi w środku platformy marsa. Stamtąd wracała do pierwszego otworu nawleka i spowrotem do marsa i tak dalej, aż linka dojdzie do krawędzi bocznych marsa.

[link widoczny dla zalogowanych]

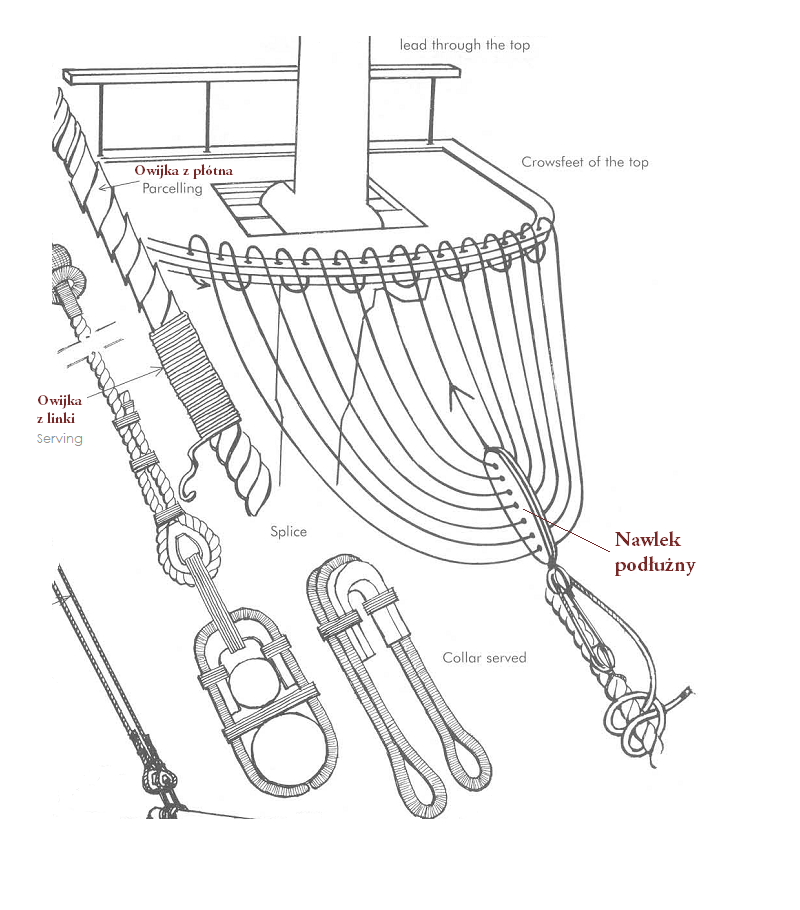

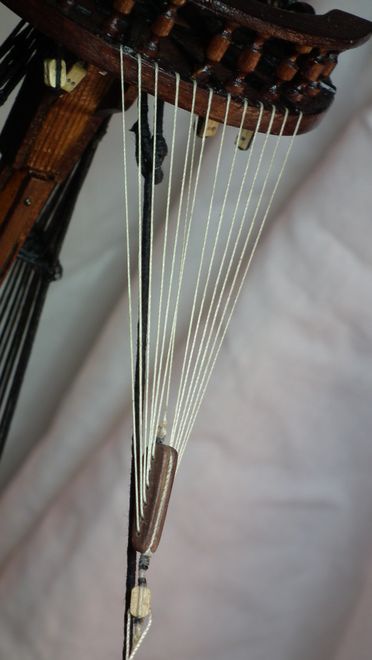

Uproszczony schemat (nawlek nie ma stropu)

Przewiąz ten służył do utrzymywania z dala od marsa dolnej części żagla znajdującego się powyżej, tak aby się nie strzępił.

[link widoczny dla zalogowanych]

[link widoczny dla zalogowanych]

Karrex

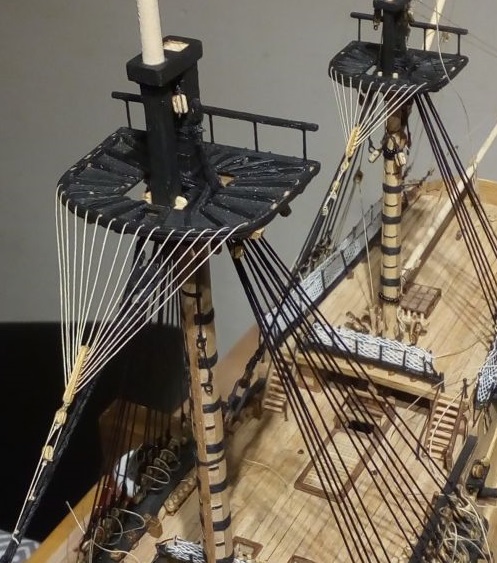

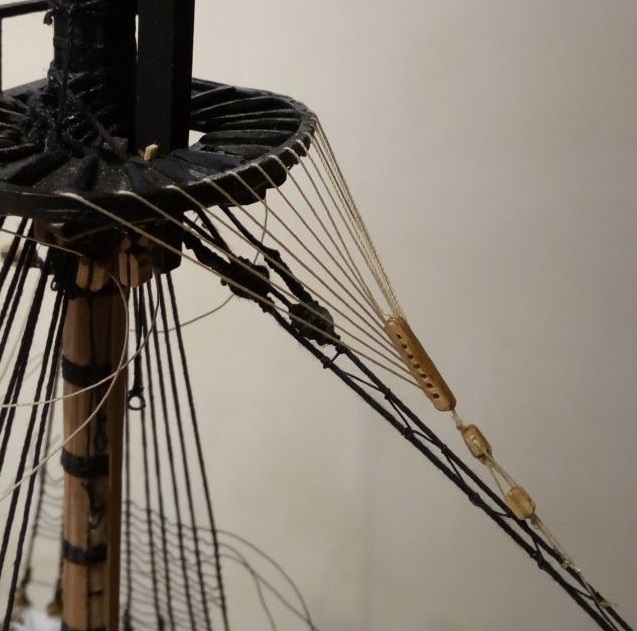

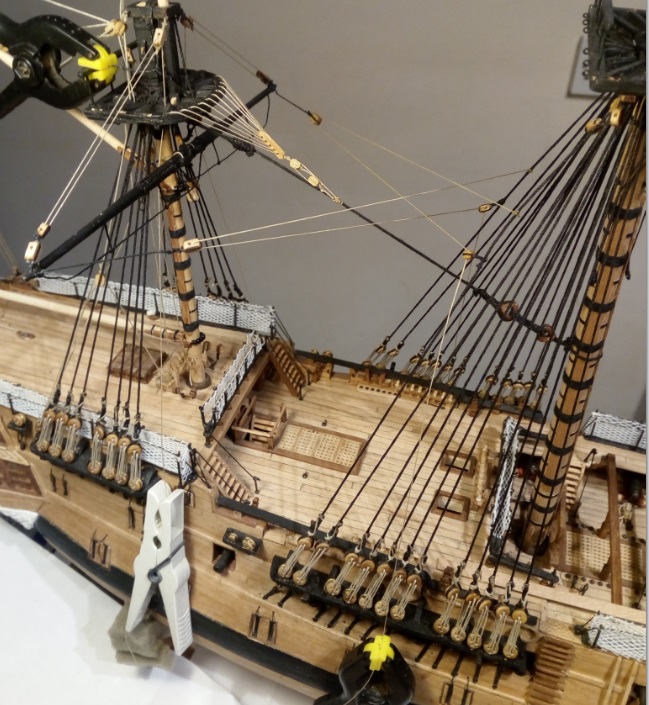

Nawlek i przewiąz na marsie

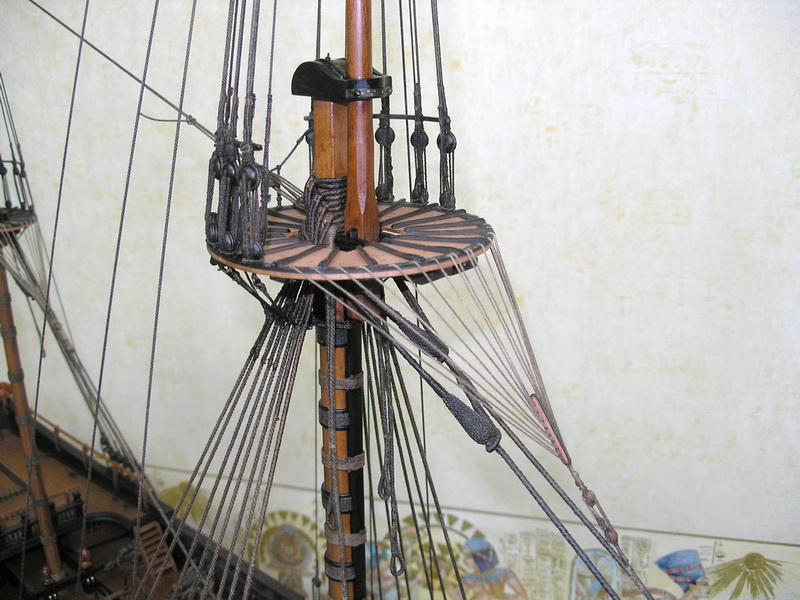

Detal ten jest w obrębie moich zainteresowań w kontekście Galeonu, więc przykładów nigdy za wiele Wink

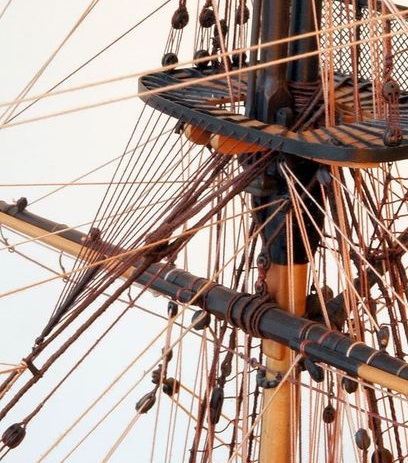

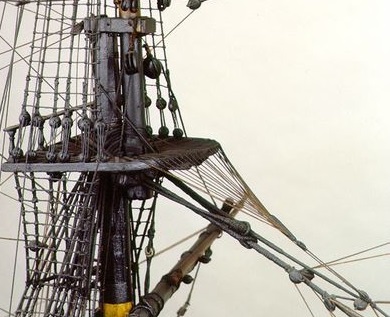

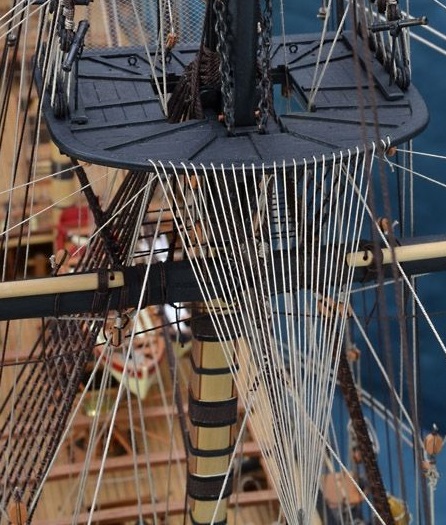

Jak widać po platformach "nieco" późniejsze - m.in. HMS Victory
