Karrex

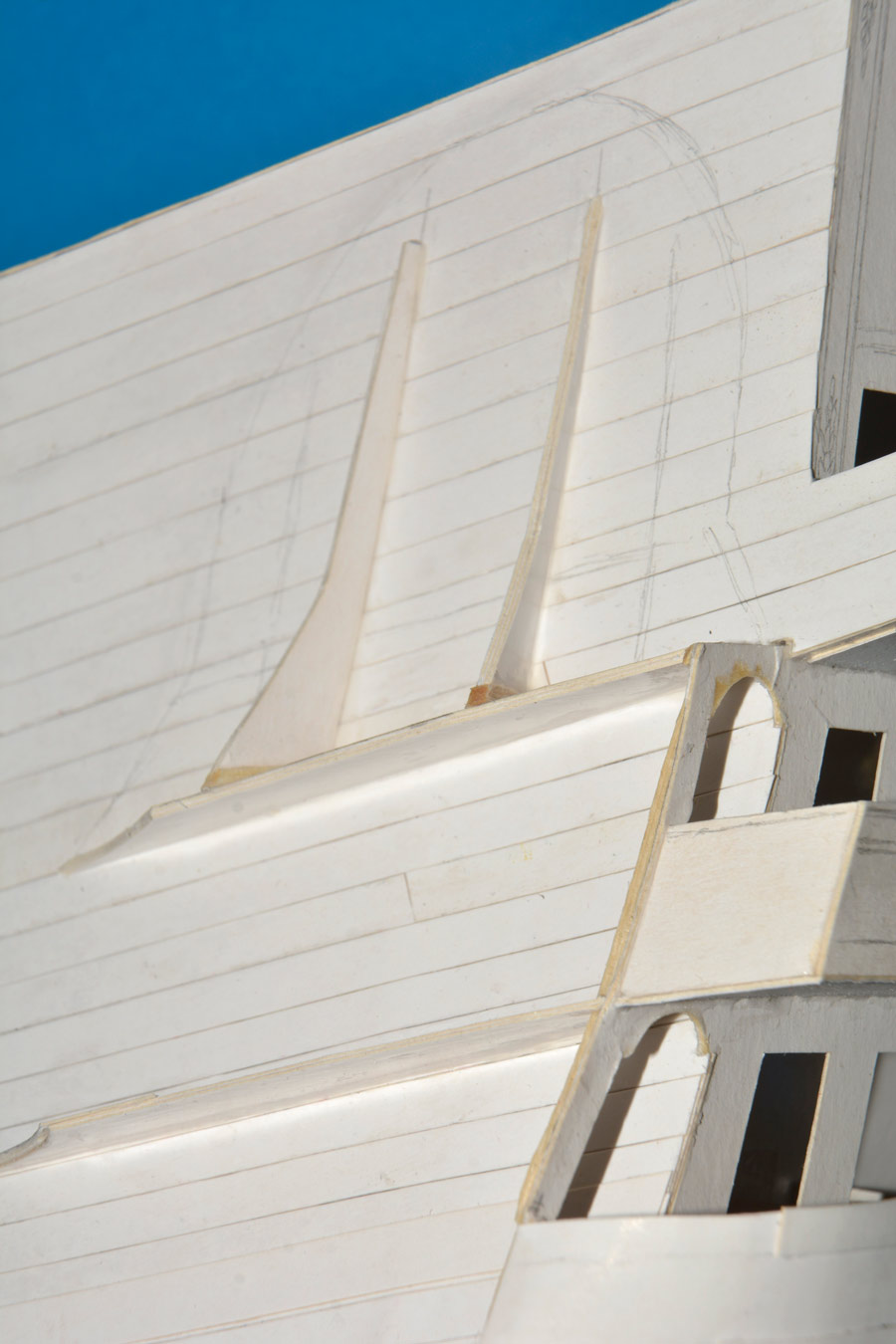

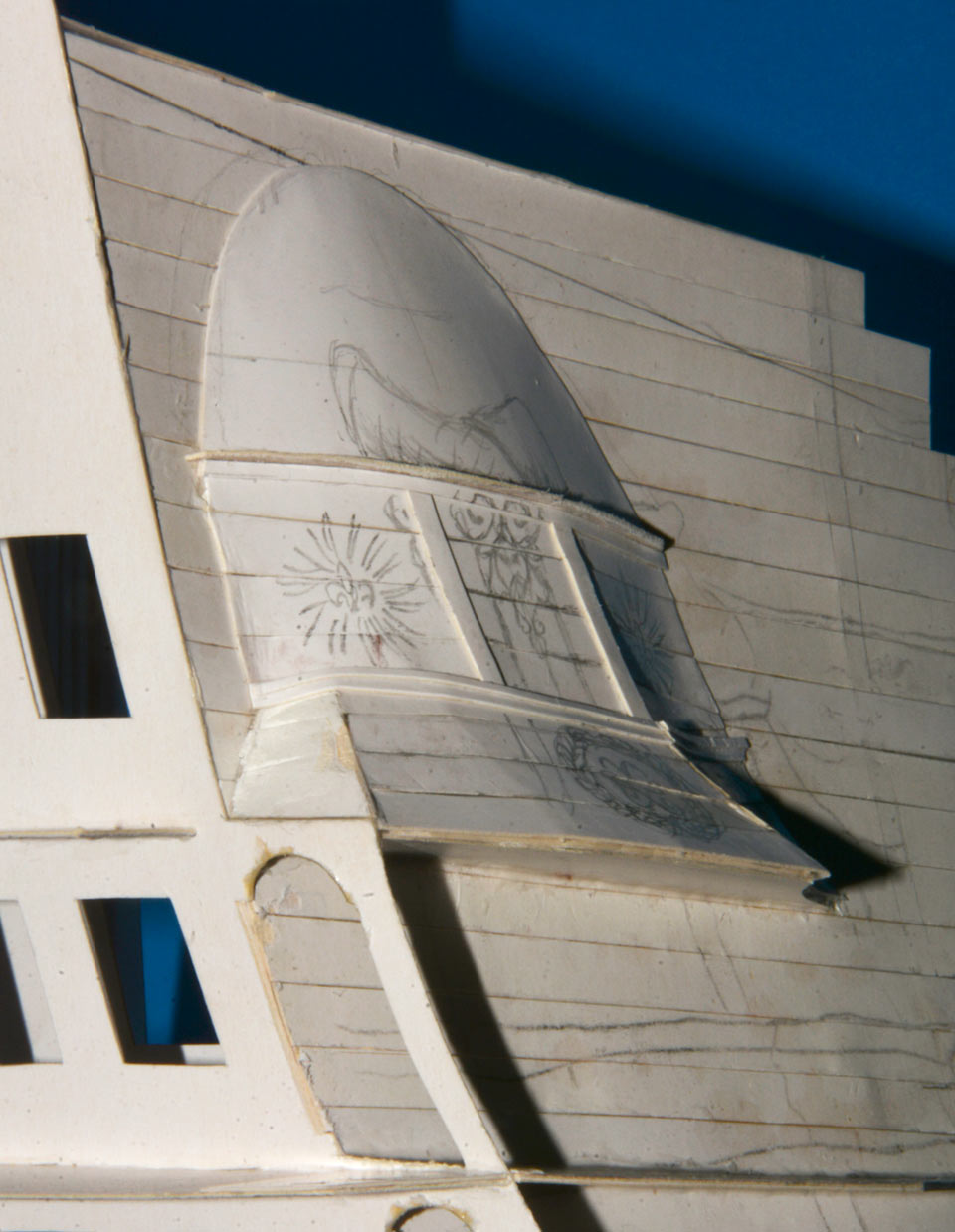

HEŁM WYKUSZA

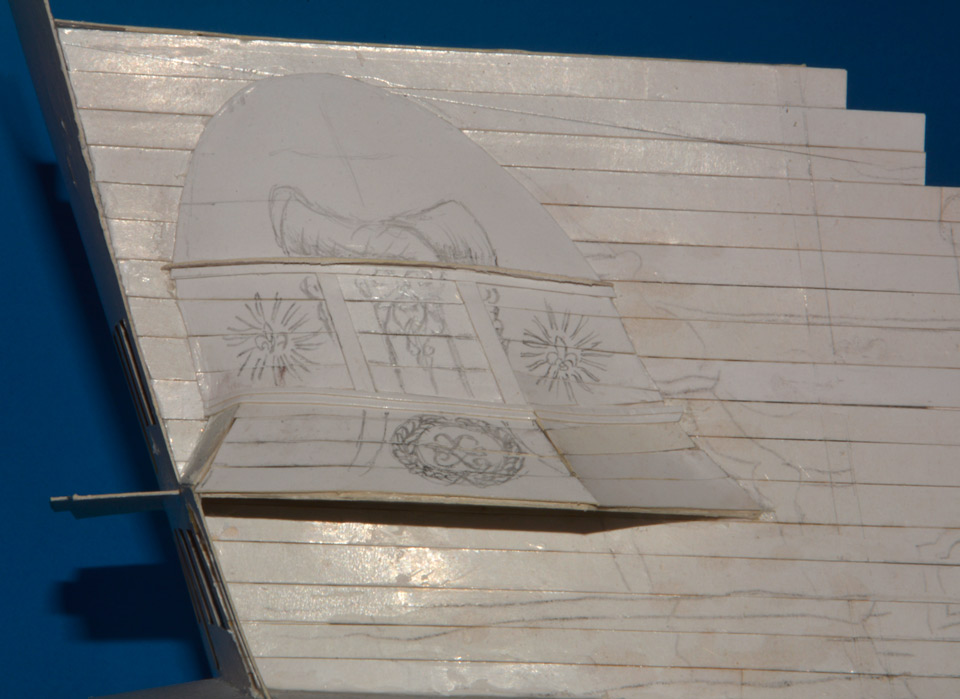

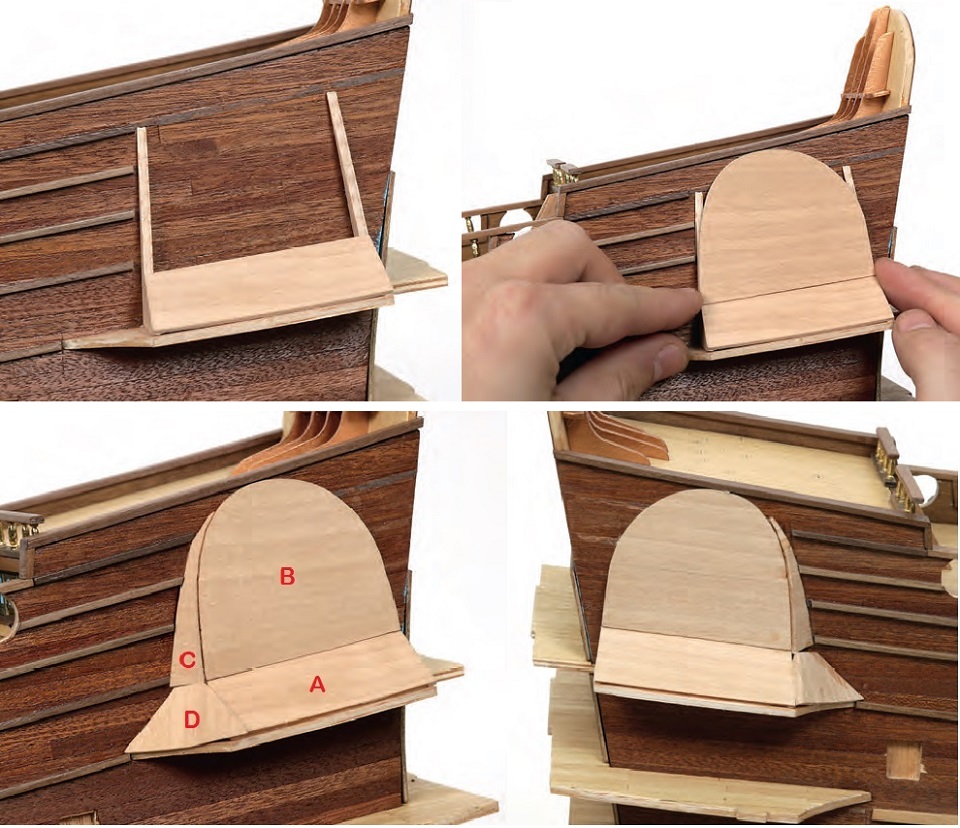

W kolekcji hełm jest w zasadzie płaski. Składa się z czterech elementów plus dwa wsporniki, z których jeden jest ścianką boczną hełmu.

Mój docelowo będzie obły, w próbnym lekko zagina się na wspornikach.

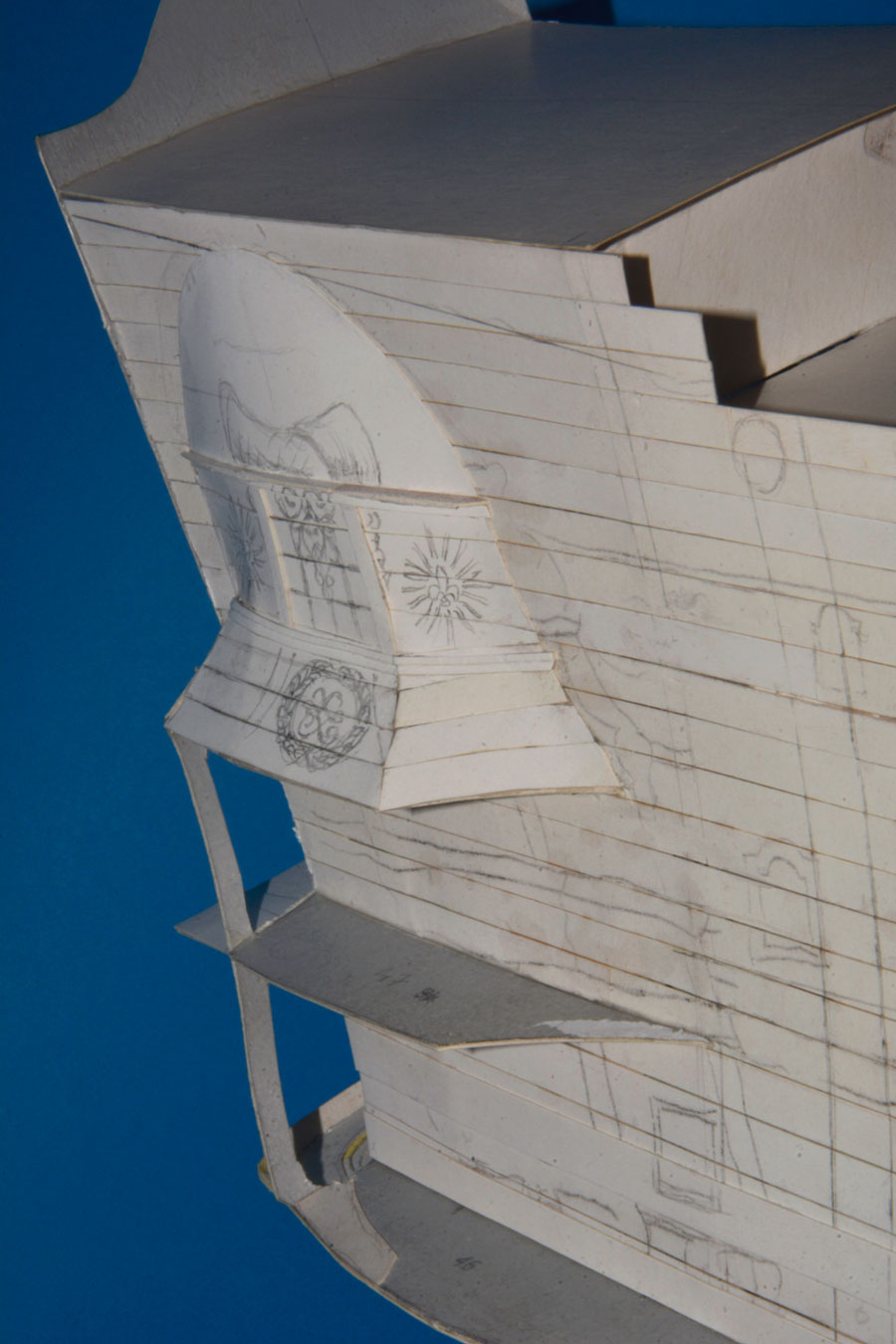

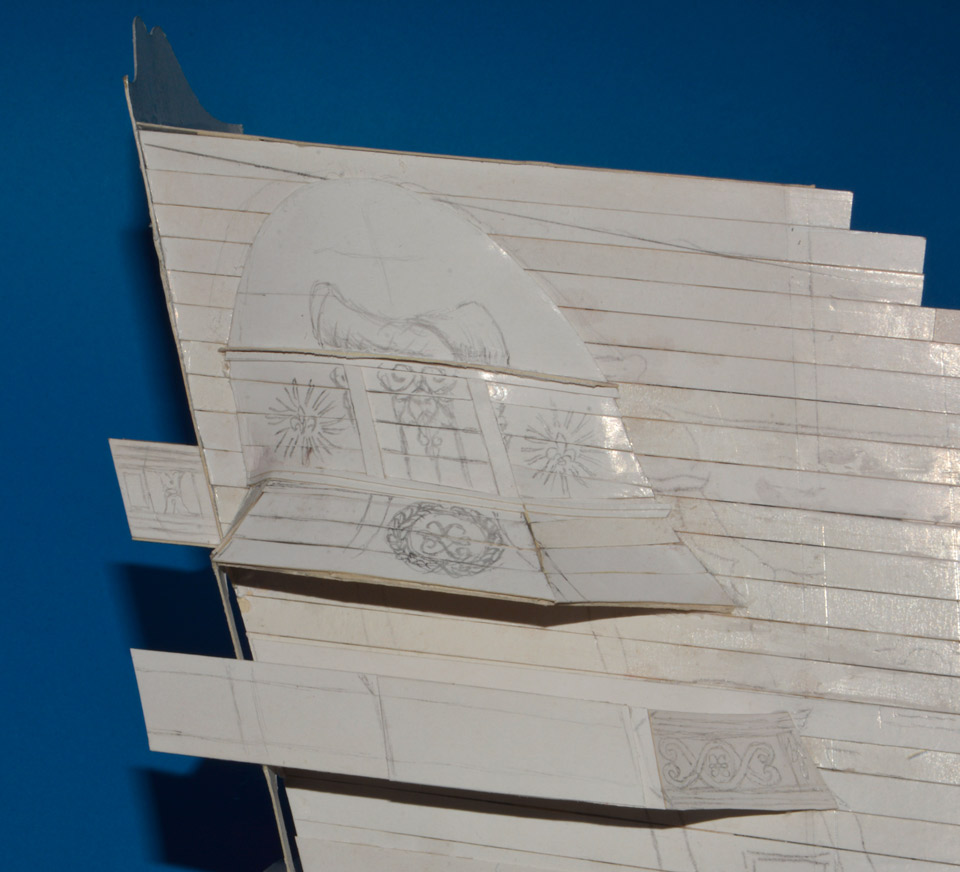

Podobnie jak dół, dolną część hełmu wykusza zacząłem oklejać paskami,

jednak w trakcie prac zmieniłem elementy wspornikowe, gdyż środkowy wspornik wychodzi w centrum okna i w górnej części okleiłem jednym wyprofilowanym (obłym) elementem.

W modelu docelowym będę robił okno a nie atrapę, stąd inne rozwiązanie wsporników.

cdn.

Karrex

BALKONY

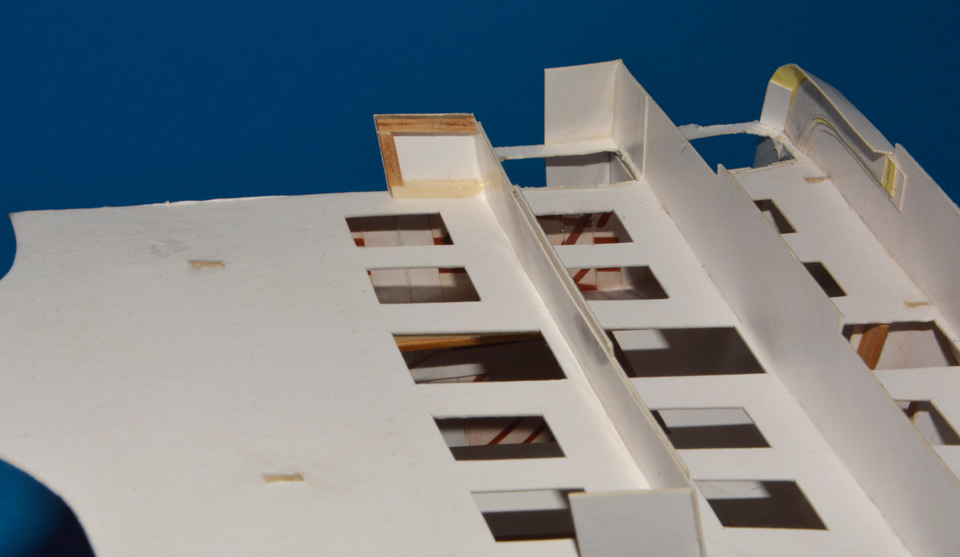

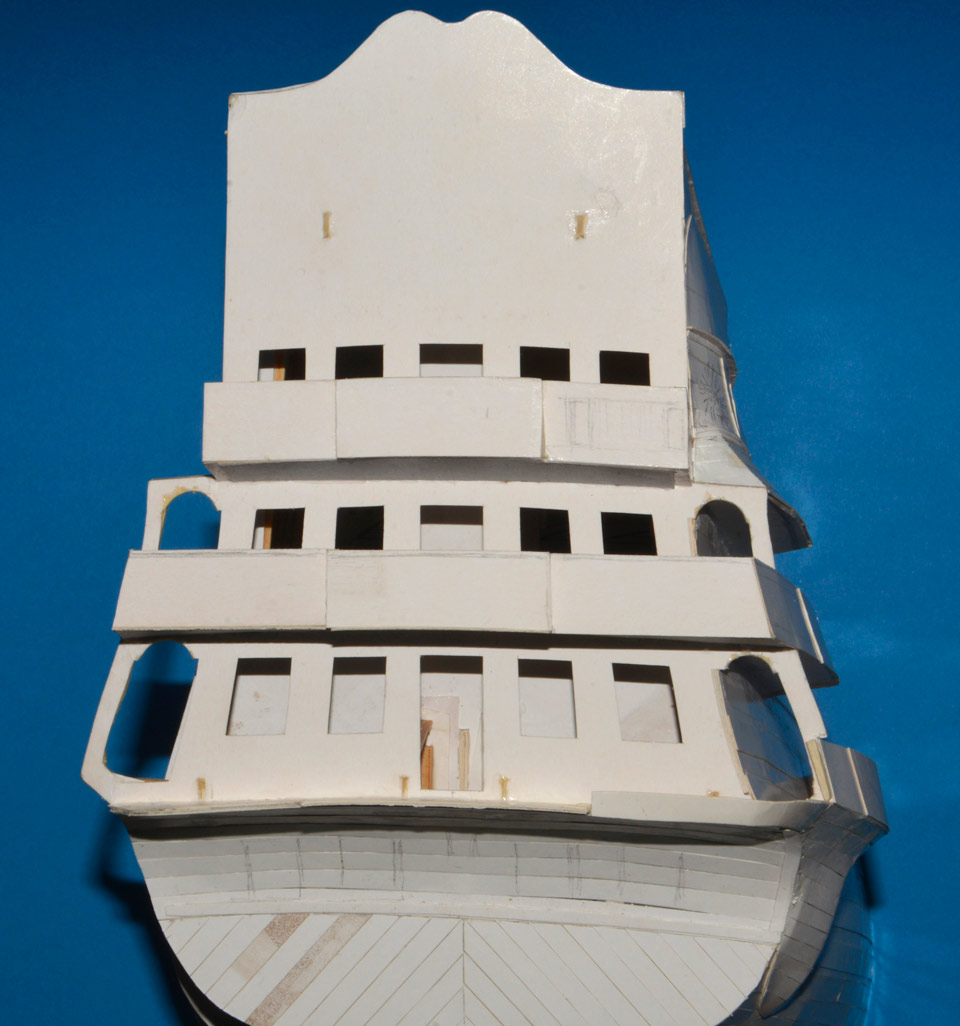

Zacząłem wklejać elementy (barierki) środkowego i górnego balkonu.

Aby zwiększyć płaszczyzny spoin, wkleiłem zapałki

Górny balkon. Część środkowa jest wysunięta o grubość drewienka zapałki.

cdn.

Karrex

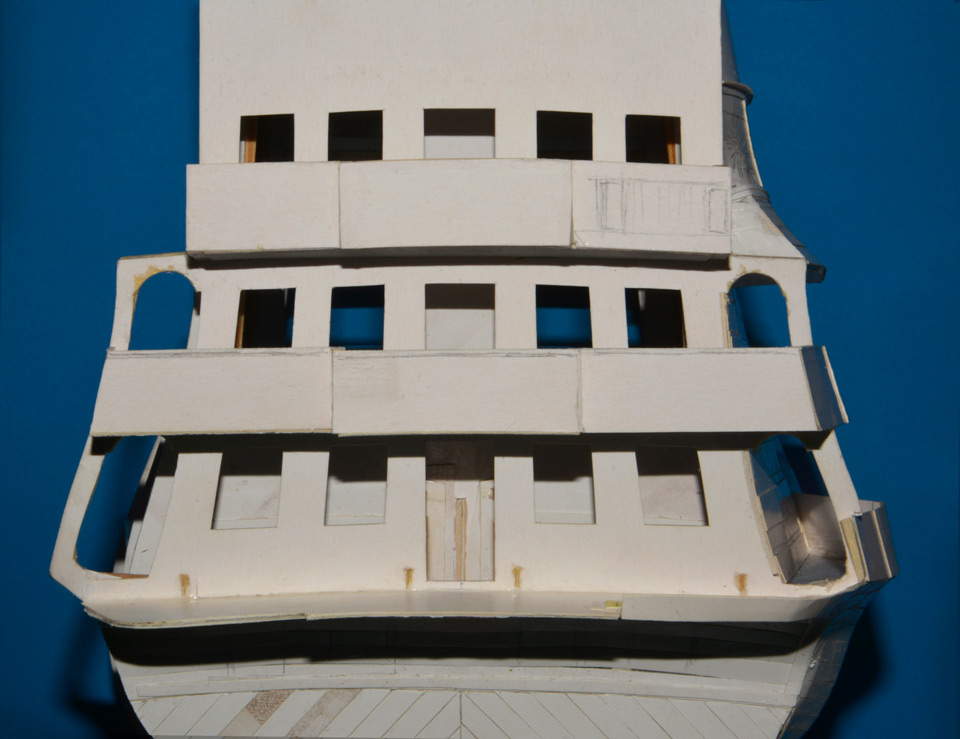

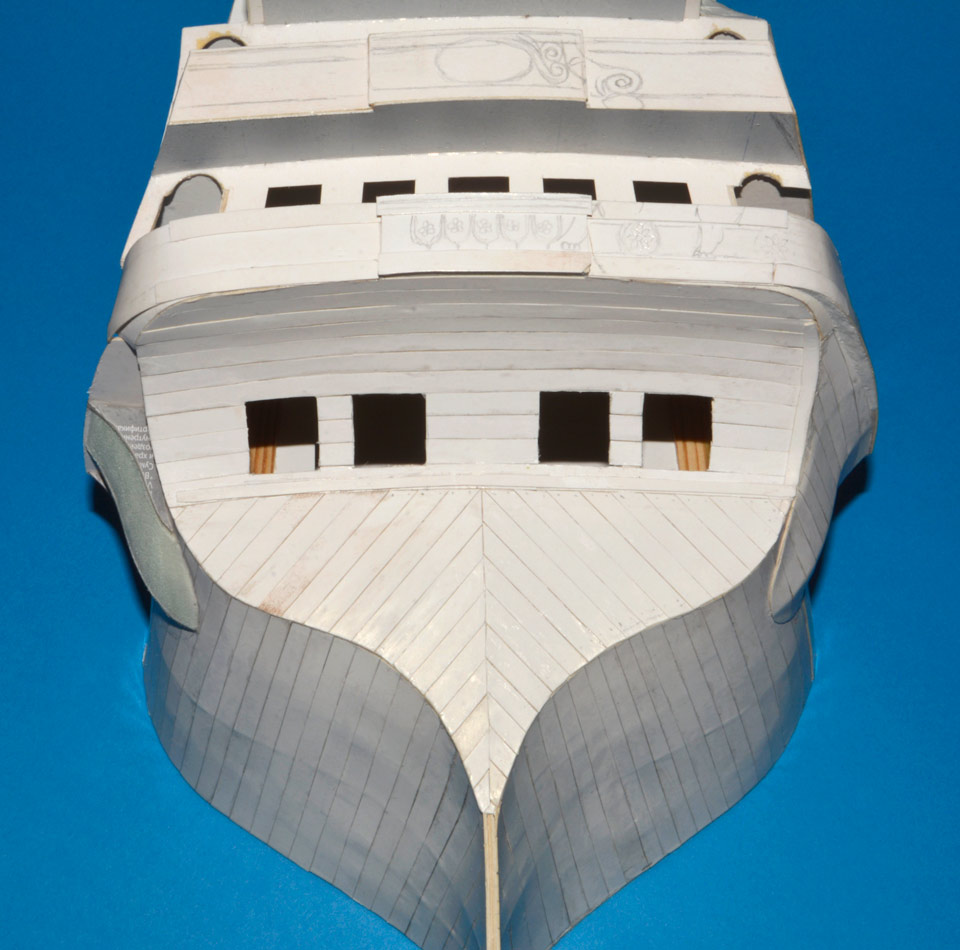

Wklejam kolejne balustrady balkonów.

cdn.

Karrex

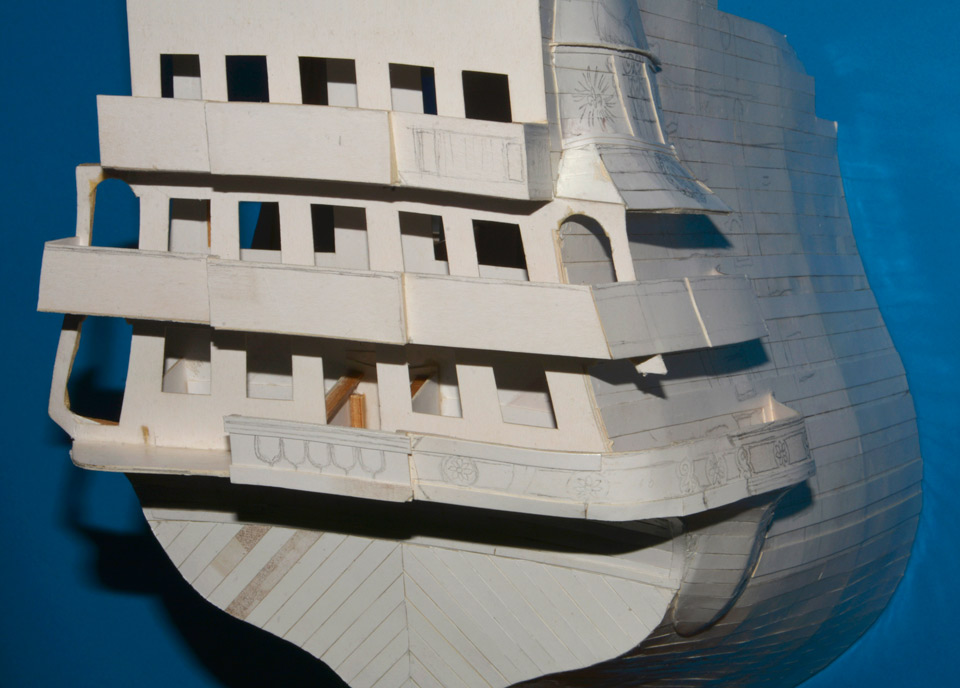

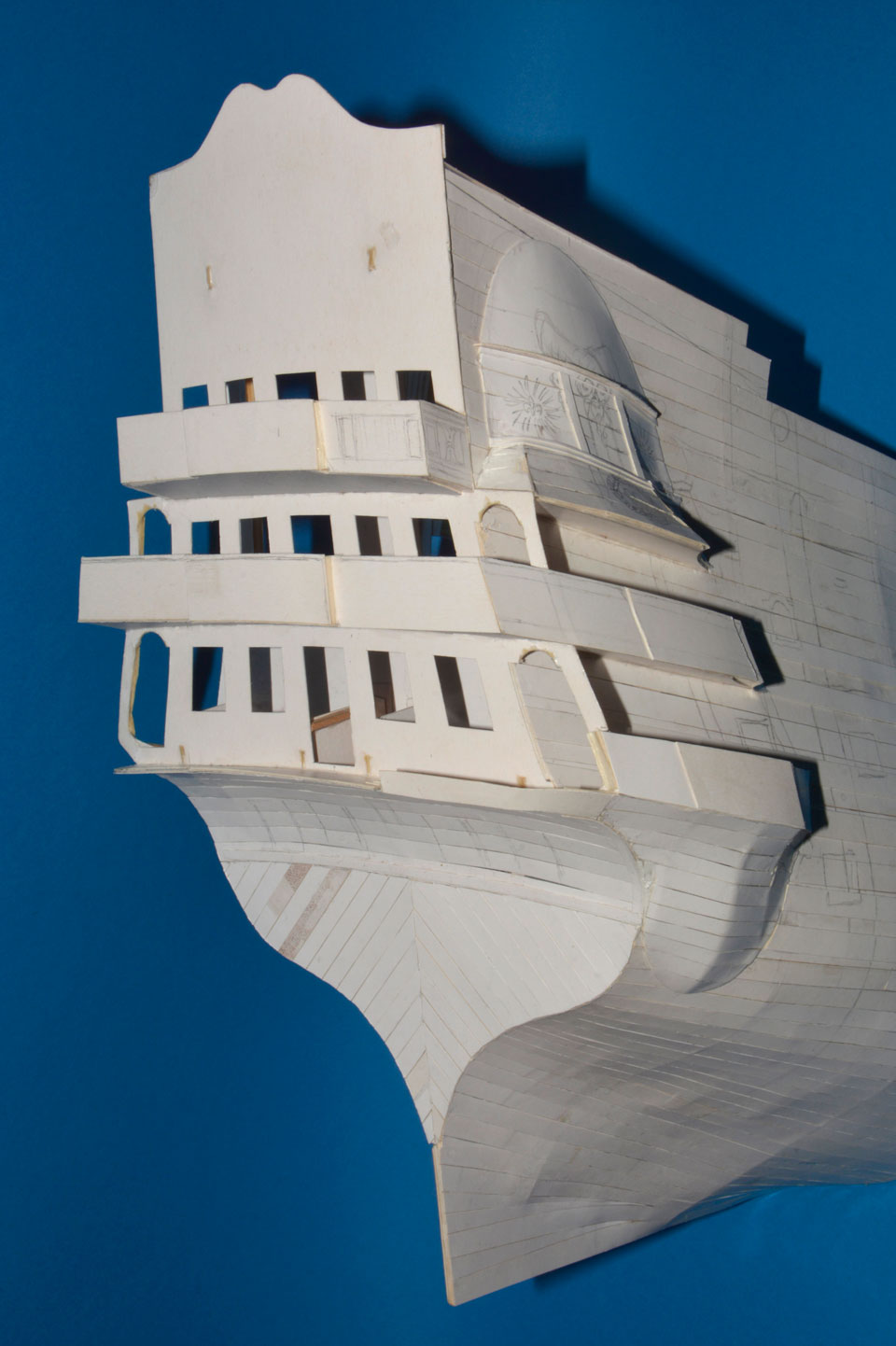

Balustrady rzeciego balkonu.

Występy na balkonach są nieco szersze niż będą w modelu docelowym.

W zasadzie jest to koniec prac przygotowawczych.

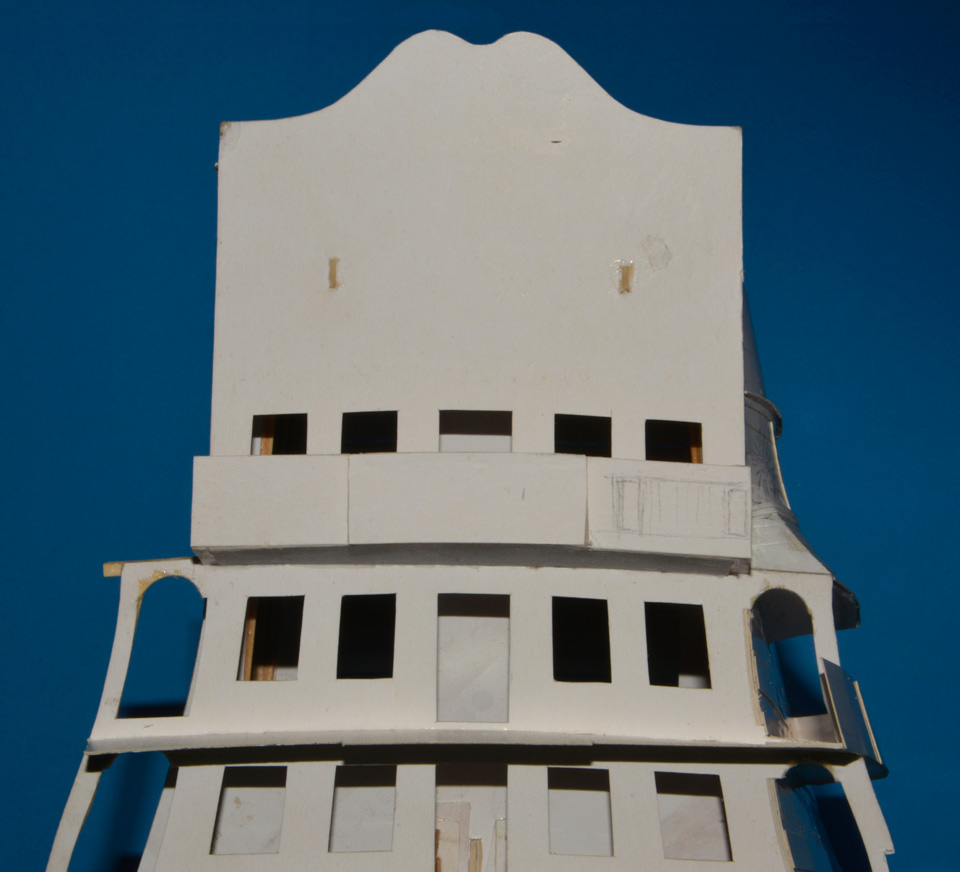

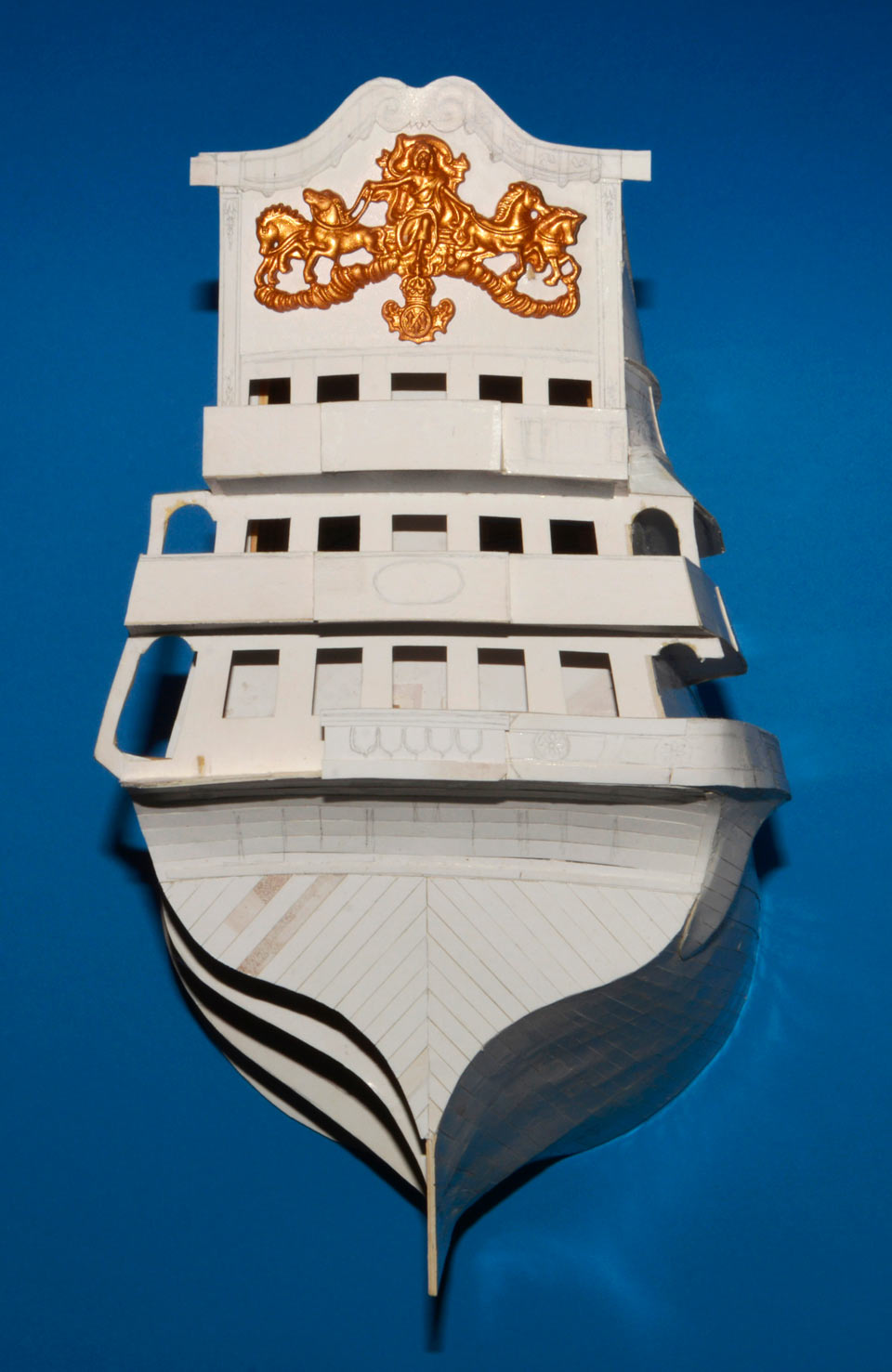

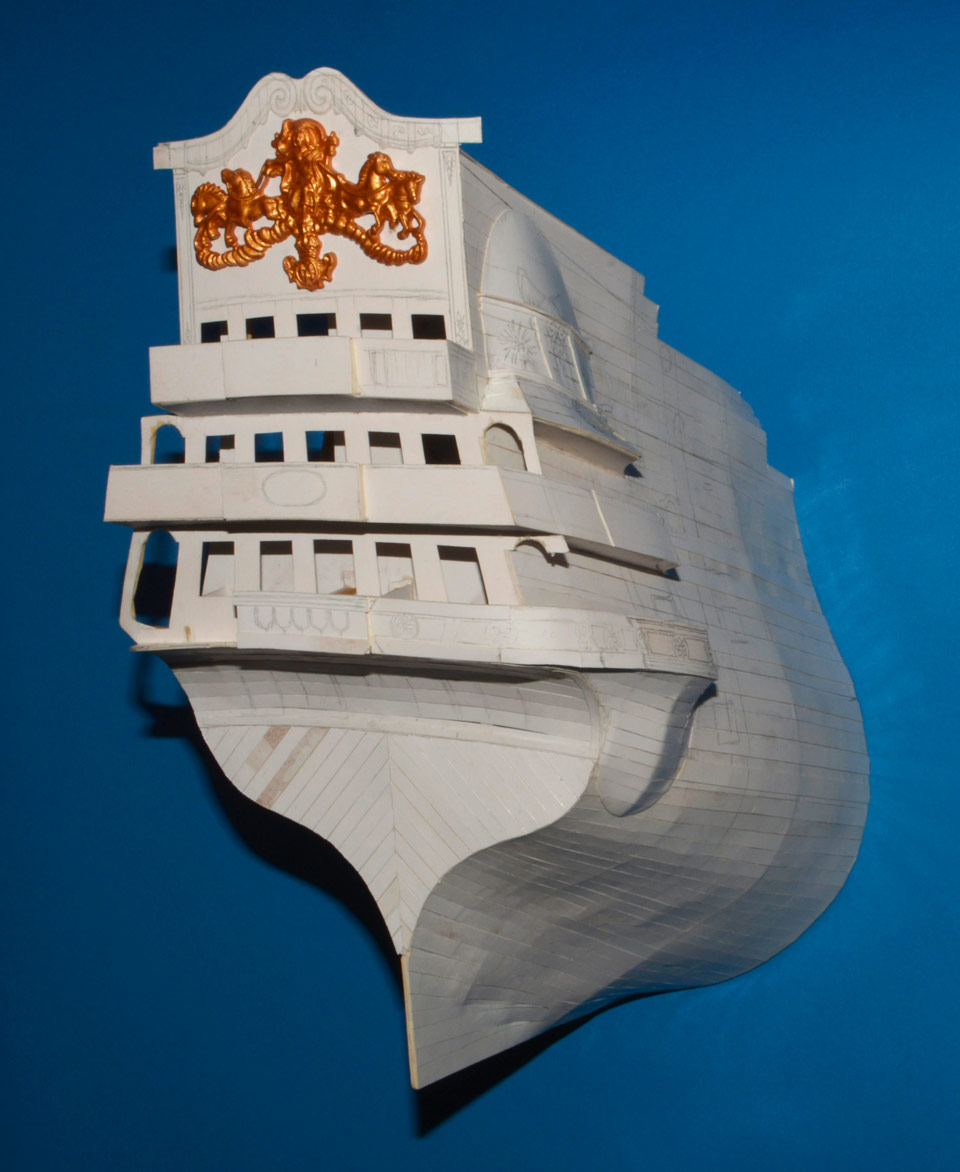

Zwieńczenie (korona) i główna ozdoba

Model spełnił swoje zadanie, mam wzór, mam wręgę 10A, ponadto udało mi się wyłapać kilka błędów w trakcie jego budowy. No i przypomniałem sobie czemu nie przepadam za "papierzakami" Wink

cdn.

Karrex

Do kolejnej pracy przydatny byłby [link widoczny dla zalogowanych], mimo iż taki był już chyba w dwóch kolekcjach - ostatni dla prenumeratorów przy VASIE

[link widoczny dla zalogowanych]

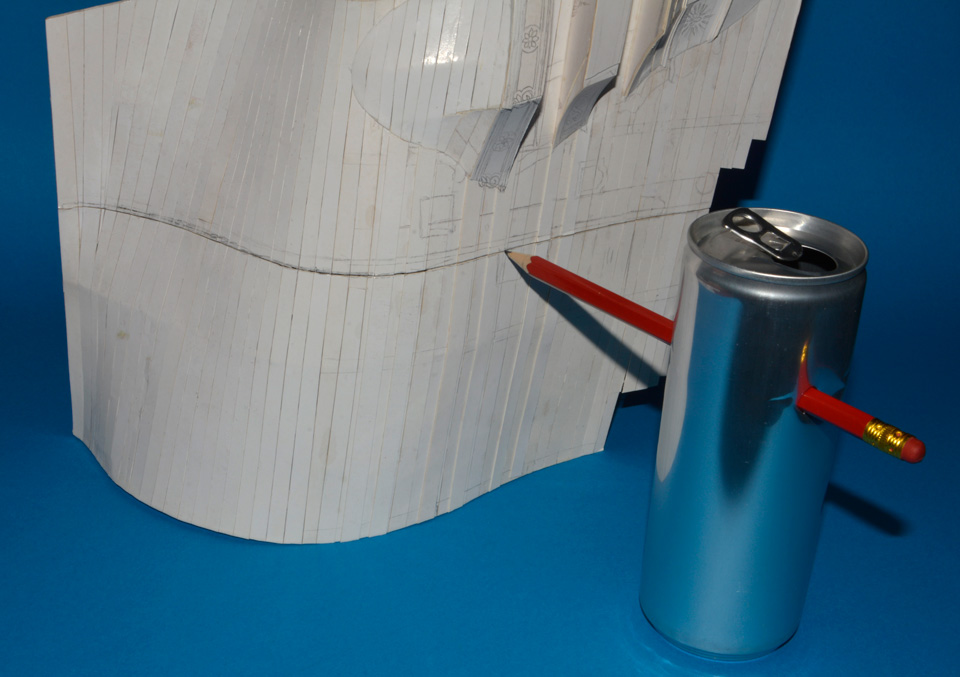

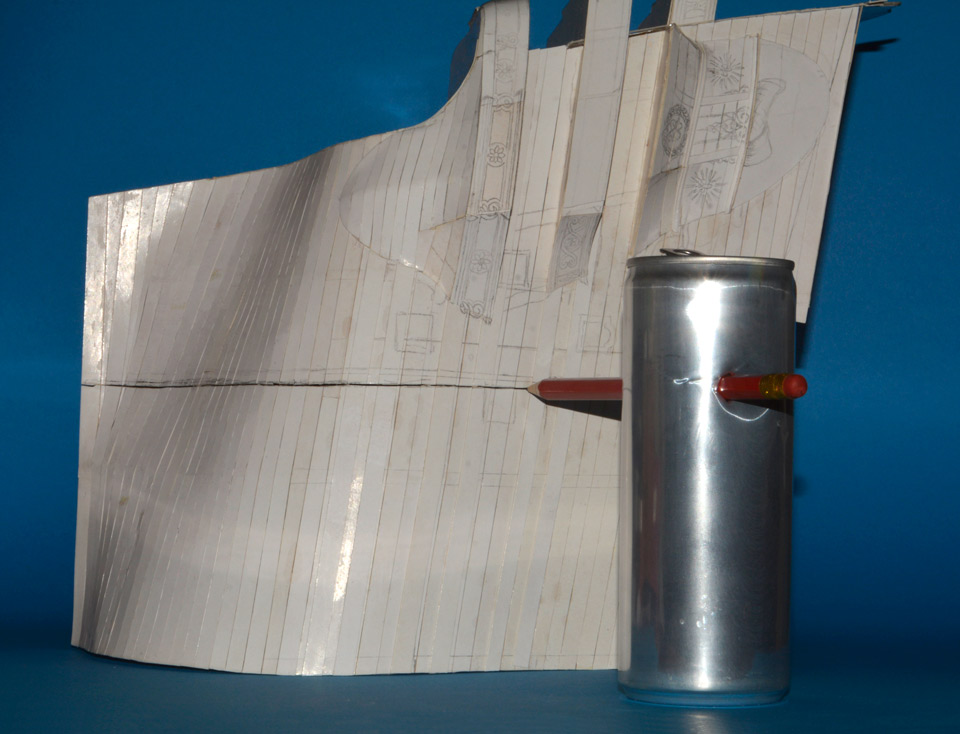

(i na [link widoczny dla zalogowanych]), nie dorobiłem się własnego. Chciałem wyznaczyć nową linię cięcia i zrobiłem ją za pomocą erzacu ww. przyrządu czyli puszki i ołówka. Jako że nie jestem zbyt emocjonalnie związany z puszką zrobiłem w niej dwa otwory i osadziłem ołówek.

ołówek można unieruchomić za pomocą "gumek recepturek"

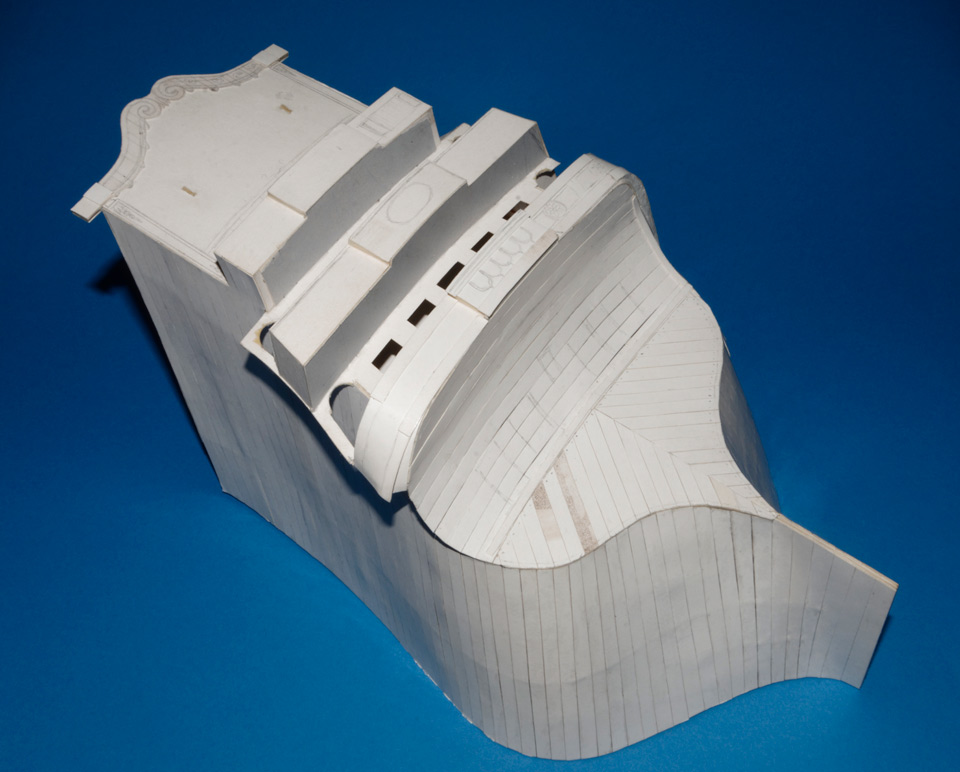

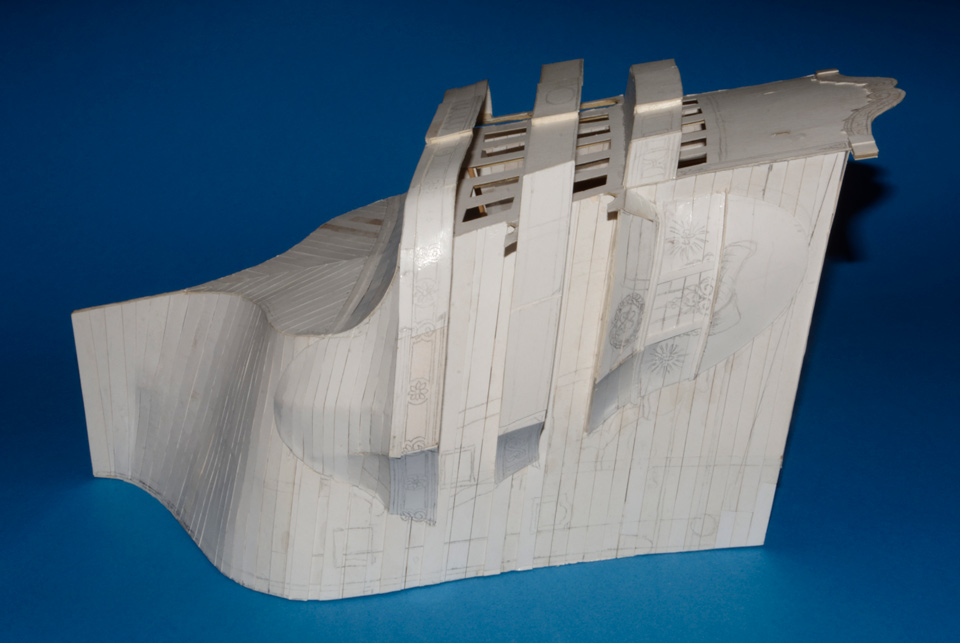

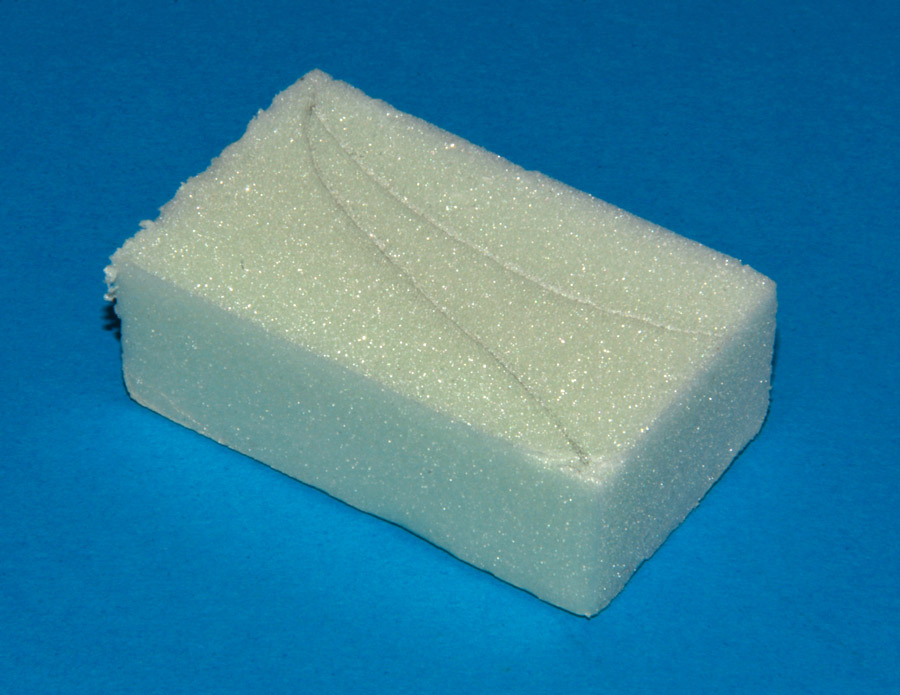

Poszedłem za ciosem. Precyzyjne cięcie lancetem (właściwie to była Olfa Wink

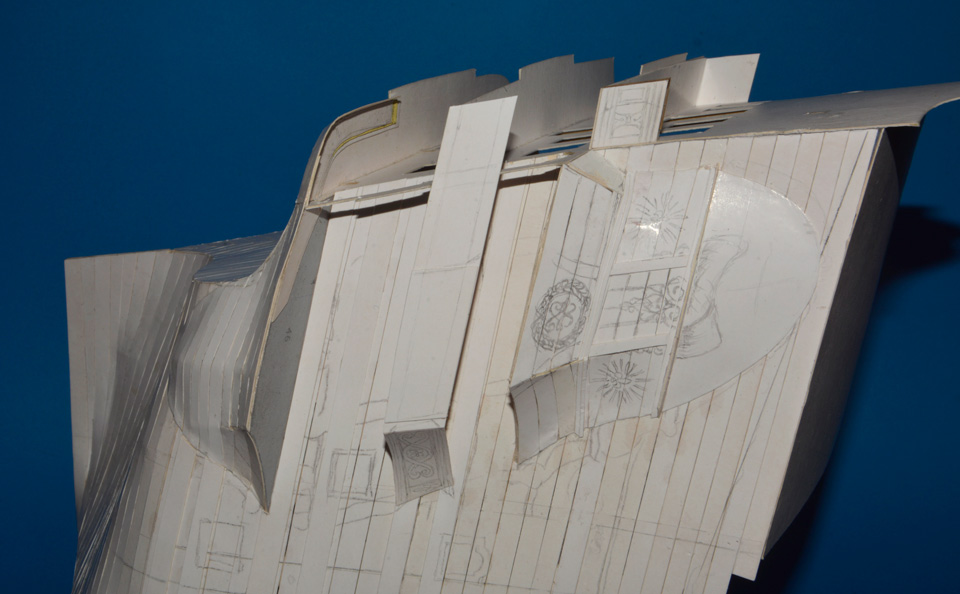

) i mam "bryłę" dla właściwego modelu. Do porównania z wręgą 10A, odrysowałem kształt poszytej krawędzi.

Mam już większość materiałów do modelu właściwego, nie mam najważniejszego... CZASU Evil or Very Mad

Pewnie jeszcze pobujam się z papierzakiem.

Karrex

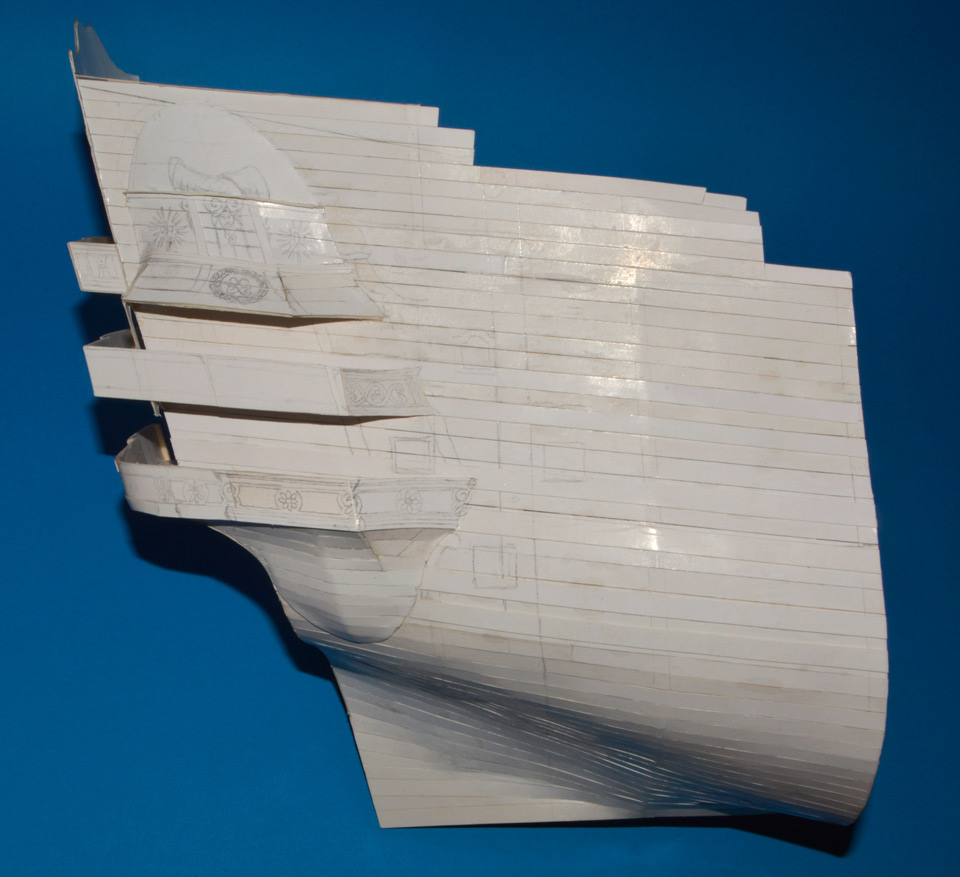

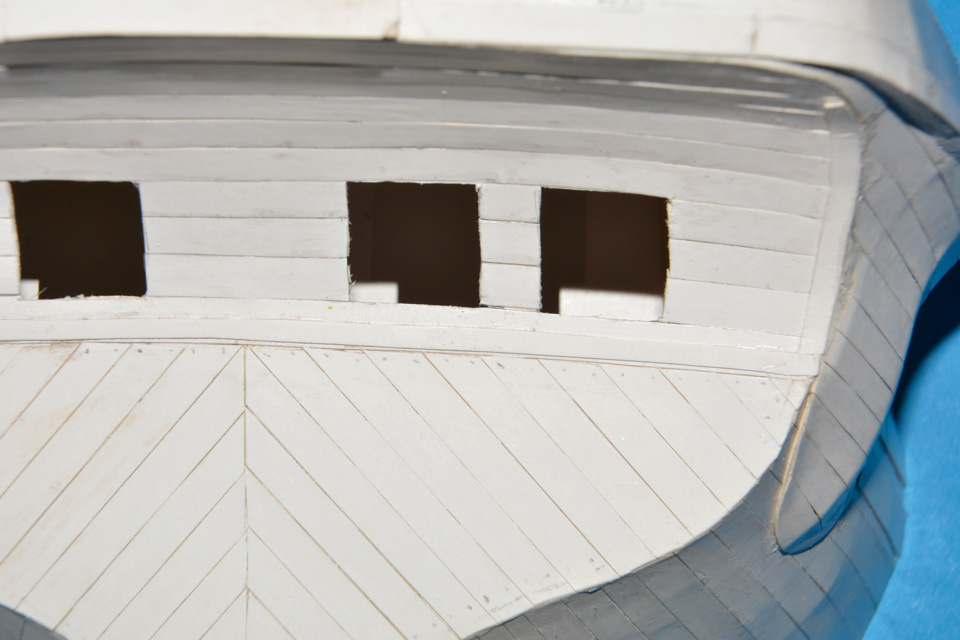

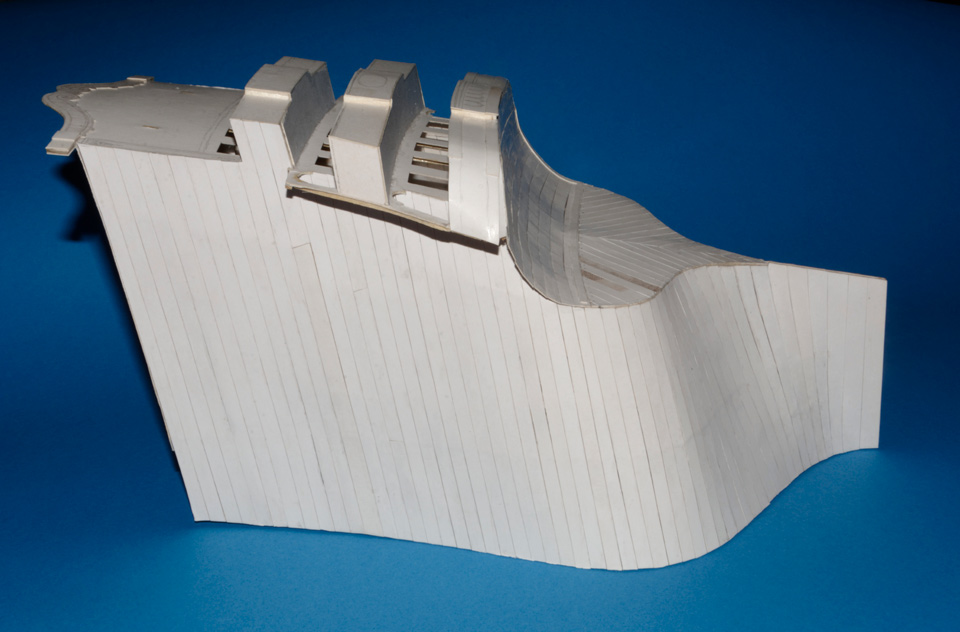

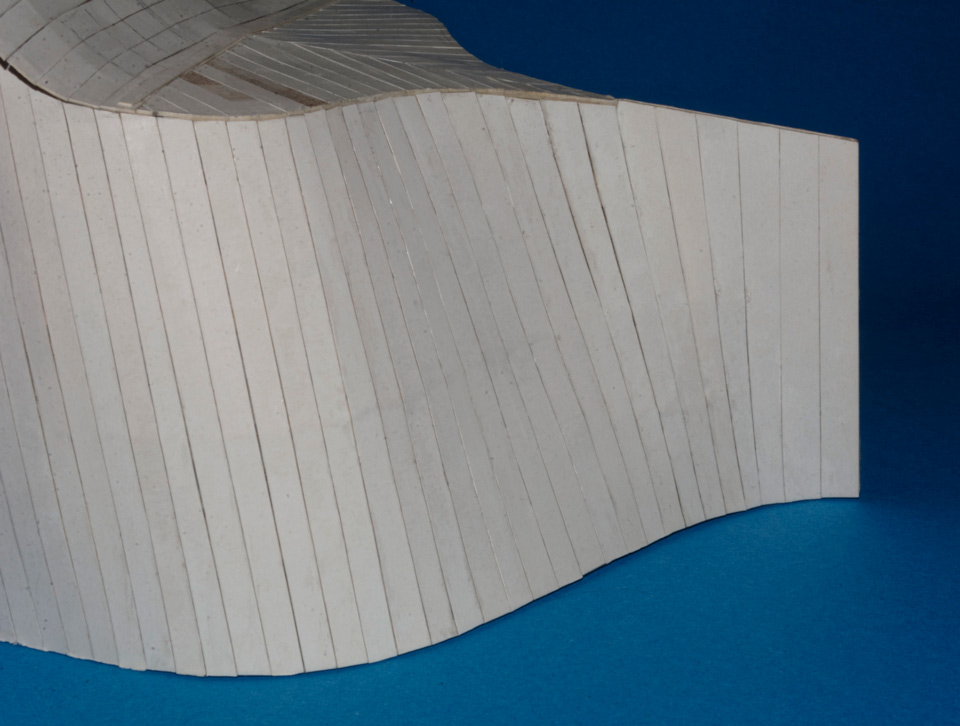

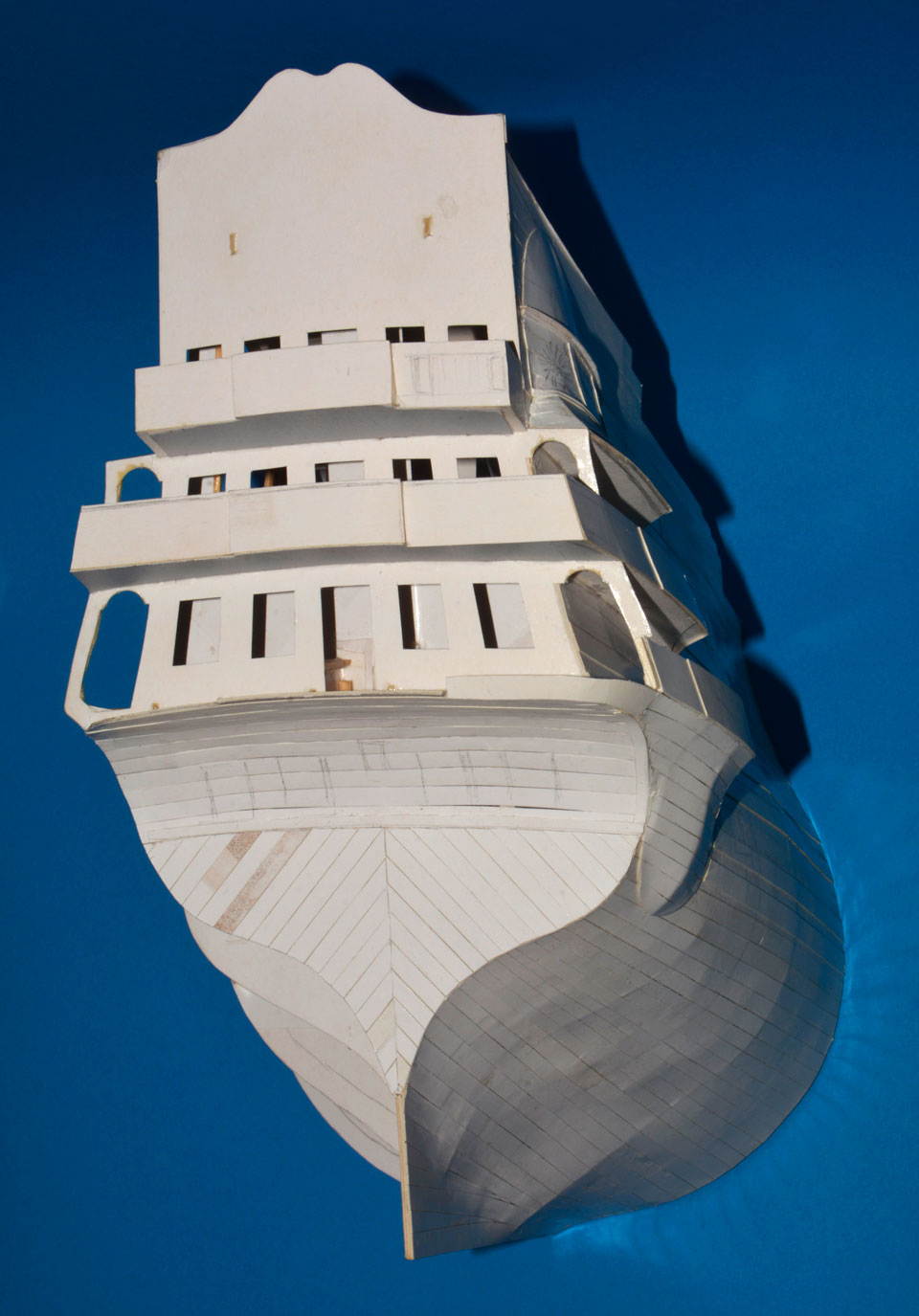

Dokleiłem brakującą barierkę trzeciego balkonu i poszyłem bakburtę (czyli od rufy lewą stronę modelu).

Przećwiczyłem poprawny kształt listew poszycia (bez klinów jak z drugiej strony) w części dejwudu.
Czyli od obła część listew zwęża się ku rufie, a niżej odwrotnie.

Wprawne oko zauważy, że niestety nie jest to poprawne poszycie, gdyż listwy powinny nachodzić na listwy pawęży, dlatego na pawęży narysowałem jak powinno być Wink

Na usprawiedliwienie dodam, że tak miałem z drugiej strony.

cdn.

Karrex

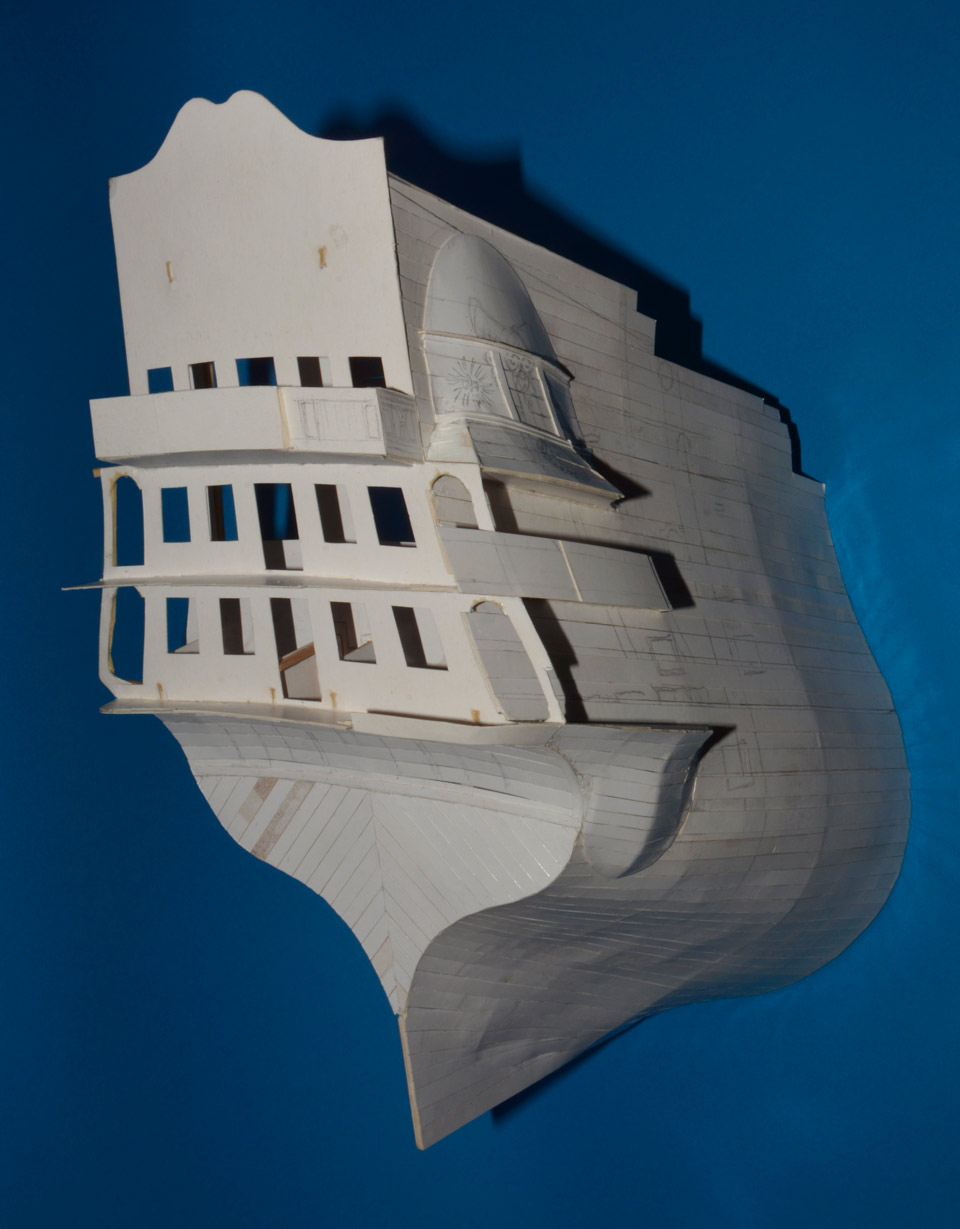

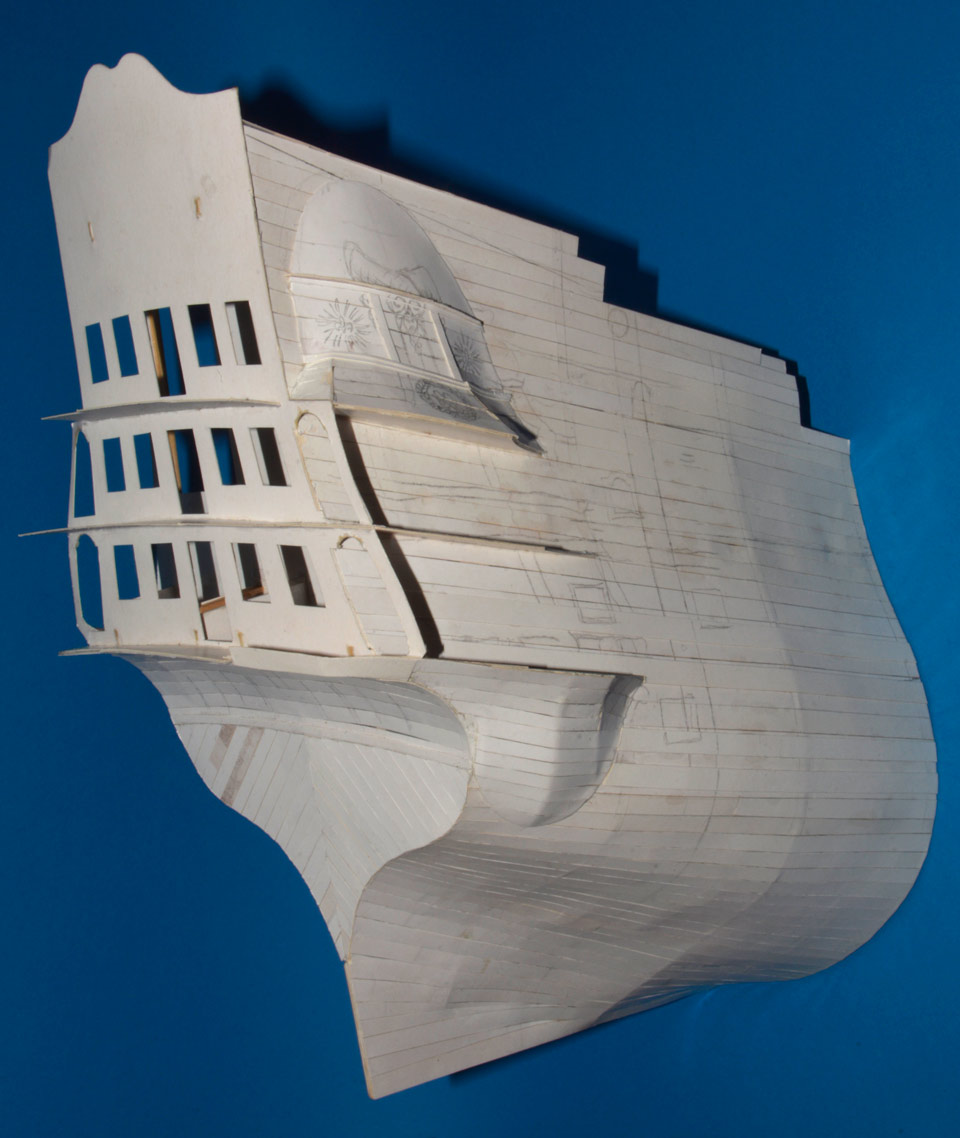

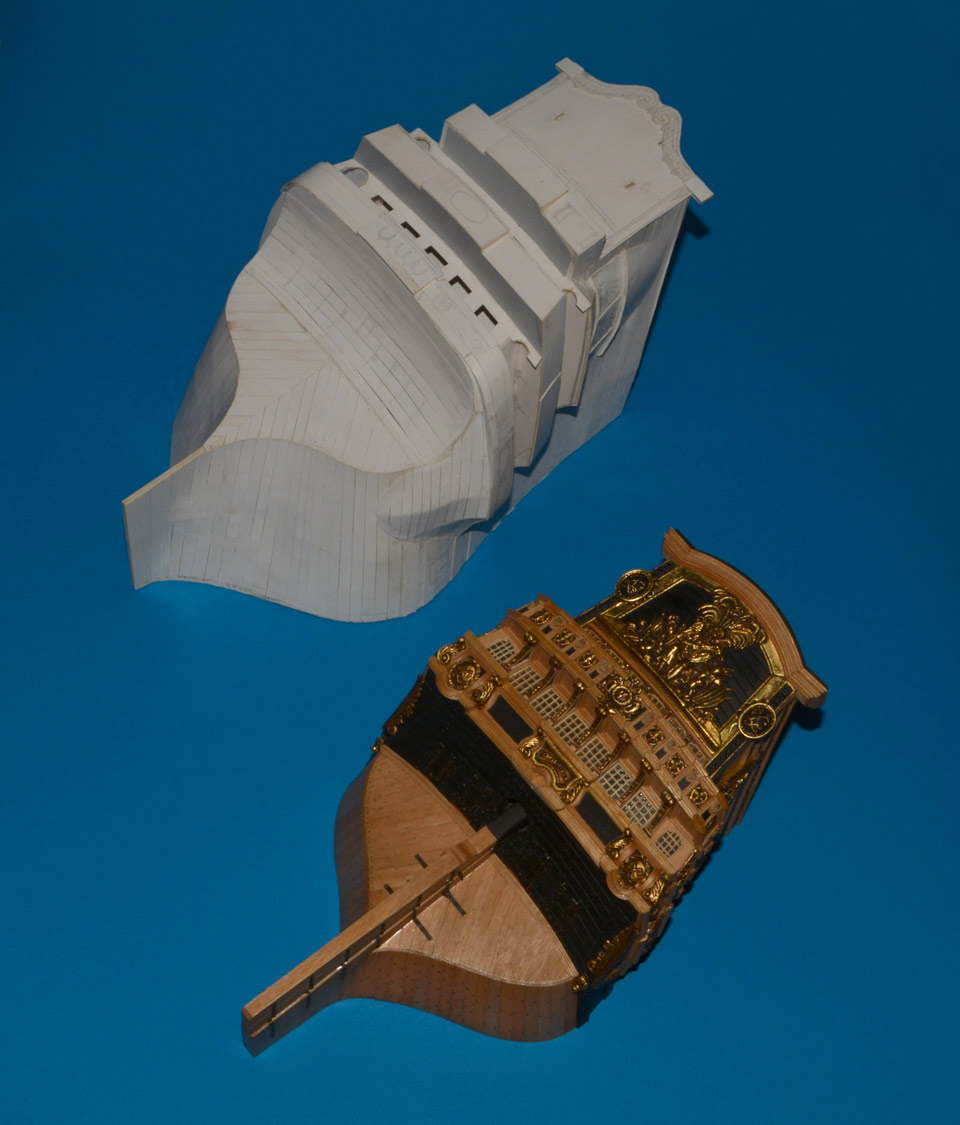

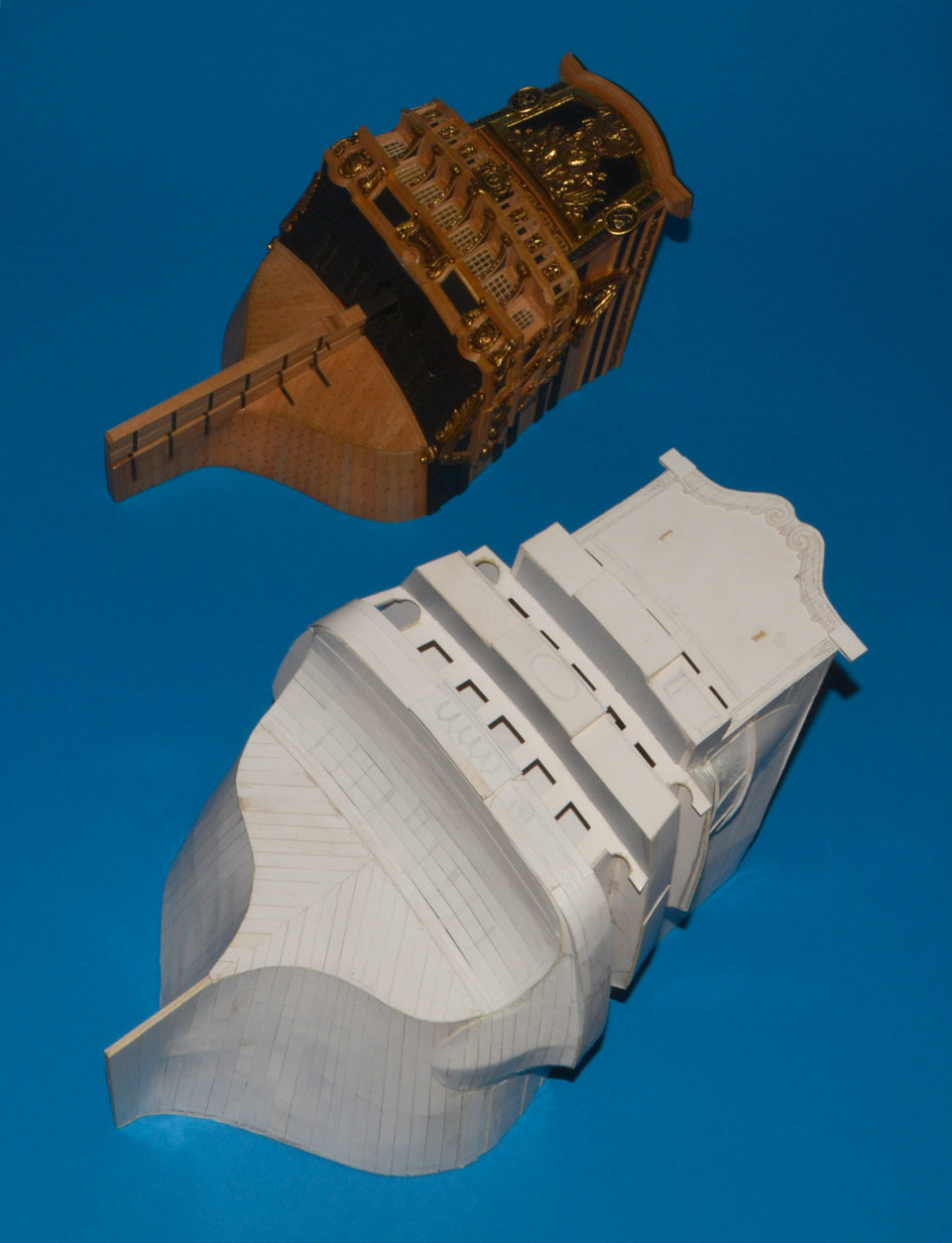

Zrobiłem fotki porównawcze zrobionej sekcji rufowej Soleil Royal z sekcją Ambitieux.
Jak widać jest większy. A tu jeszcze różnica w skalach - 1:70 do 1:59, jednym słowem SR dość spory był.

Jednak mam zastrzeżenia do wysokości barierek - są mniej więcej równe. Myślę, że przy skali 1:70 wysokość barierek Soleil Royal powinna być co najmniej o 2 mm niższa, albo Ambitieux o 2,5 mm wyższa.
Sądzę, że na potrzeby zestawu została przeskalowana (powiększona) galeria rufowa z wykuszami. Na planach St. Philippe, 1693 ta galeria jest znacznie mniejsza.

porównanie posiadanych planów

cdn.

Karrex

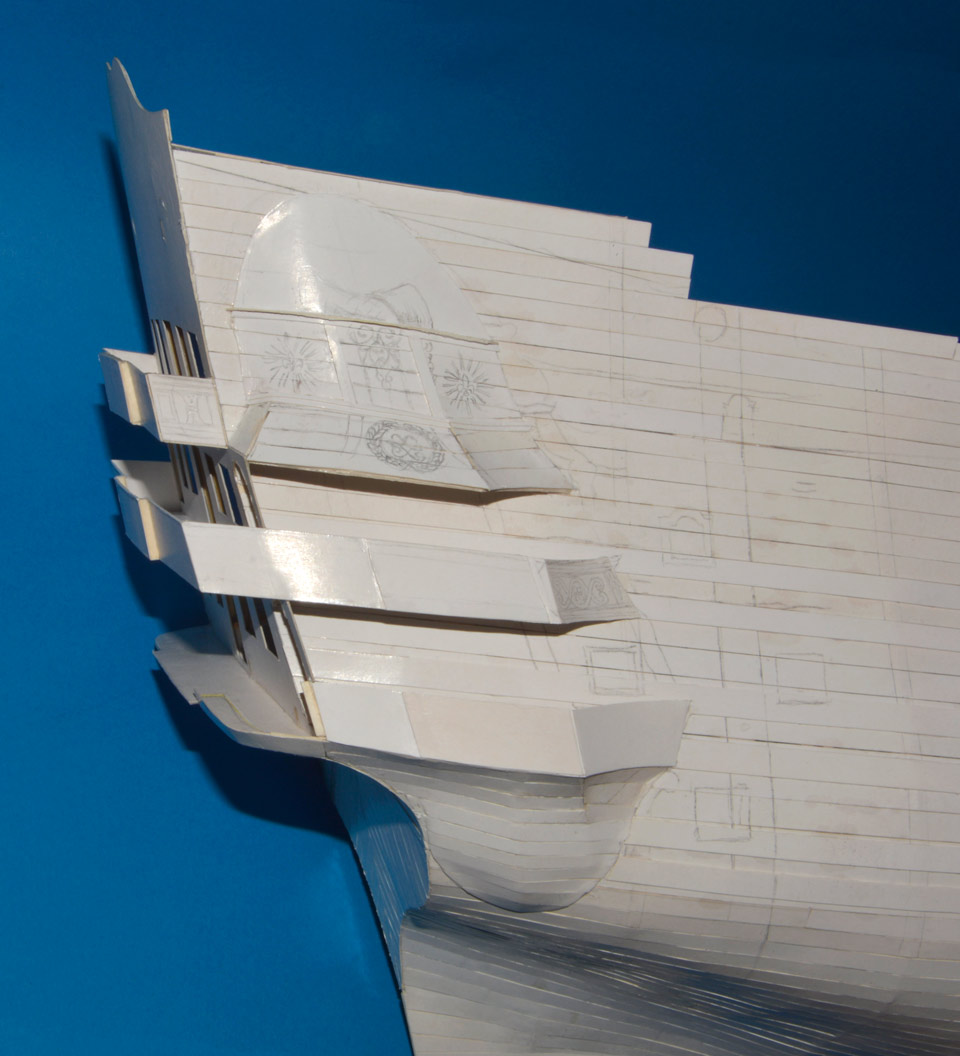

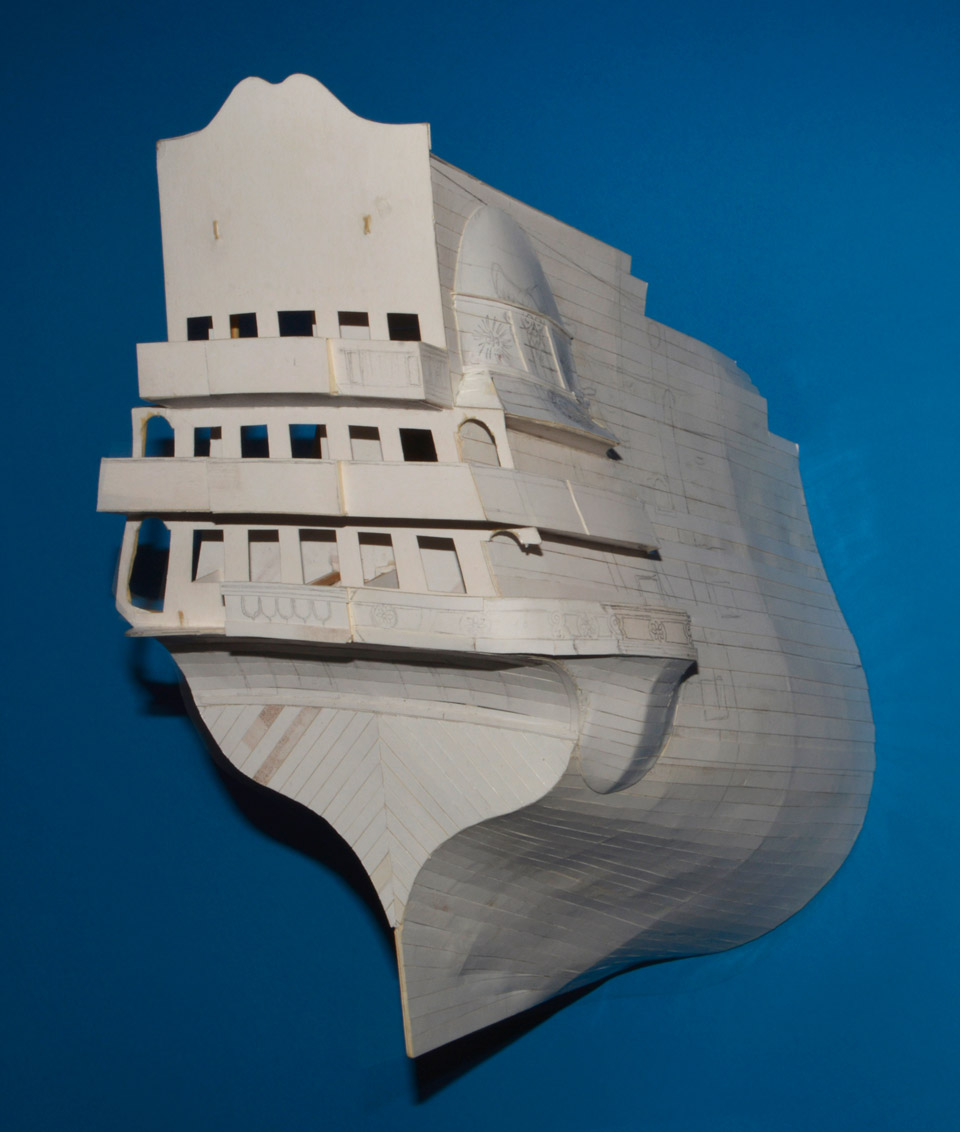

Balkony burtowe bakburty

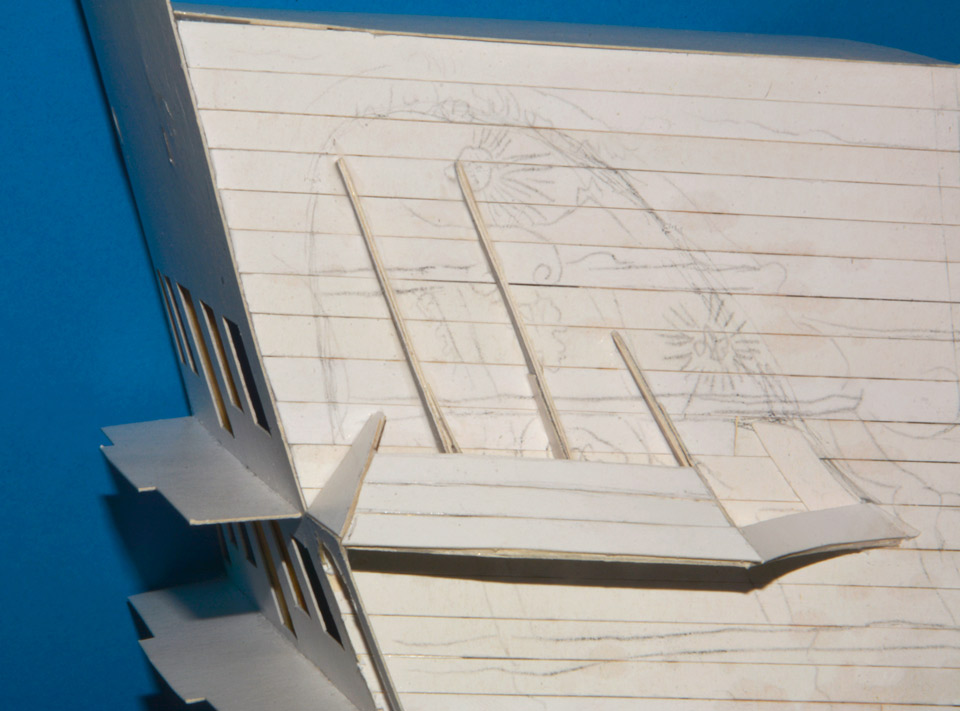

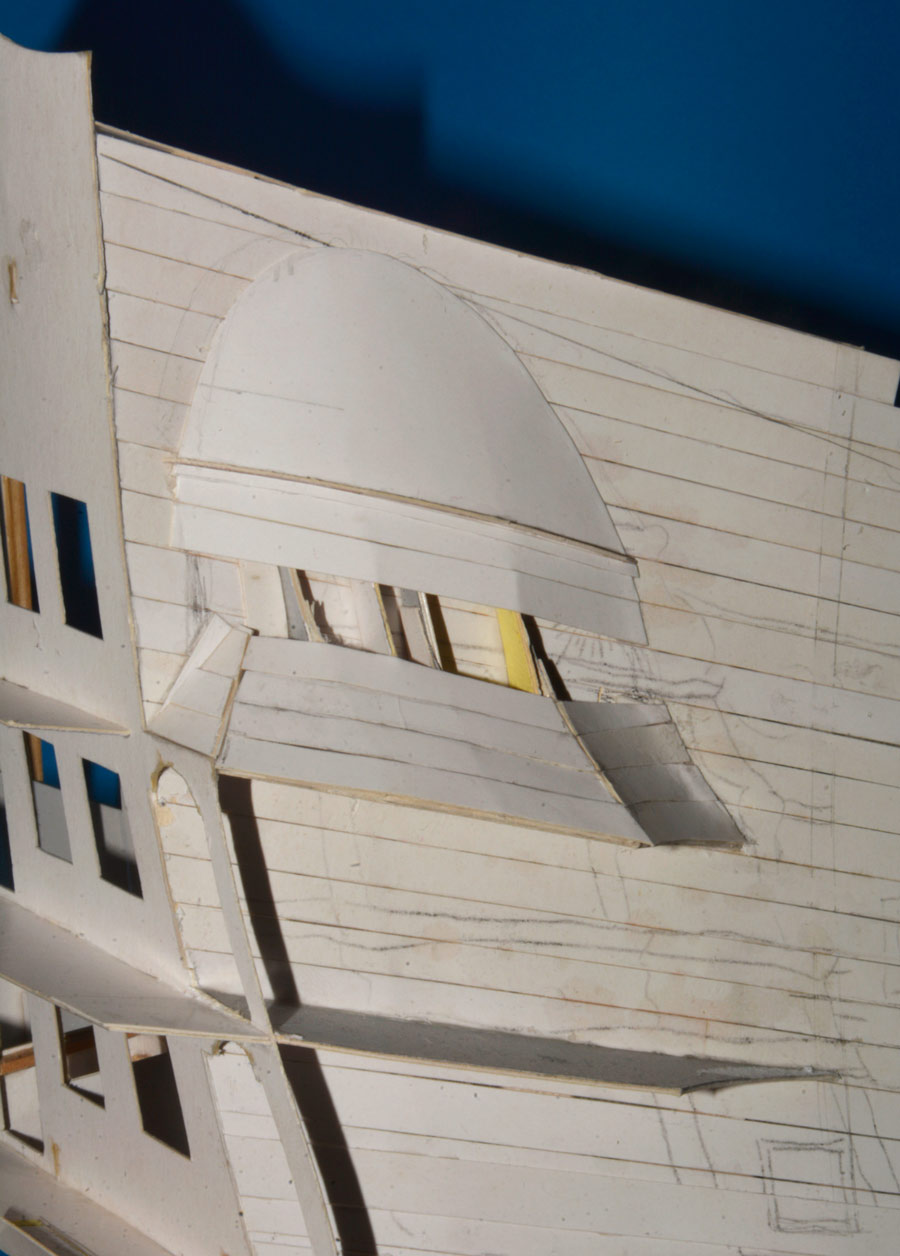

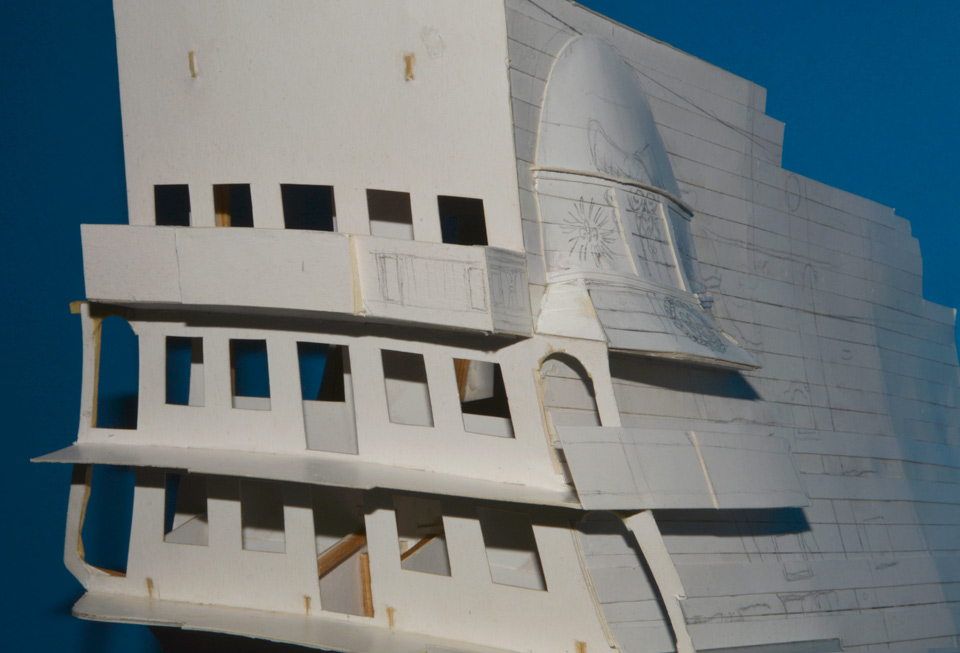

Tak samo jak poprzednio, wkleiłem podstawy (platformy) balkonów i elementy konstrukcyjne pod górę i dół wykusza.

I stało się, czego się obawiałem - zacząłem przykładać się do budowy bardziej niż zamierzałem. Mam model testowy, to testuje inne techniki modelarskie.

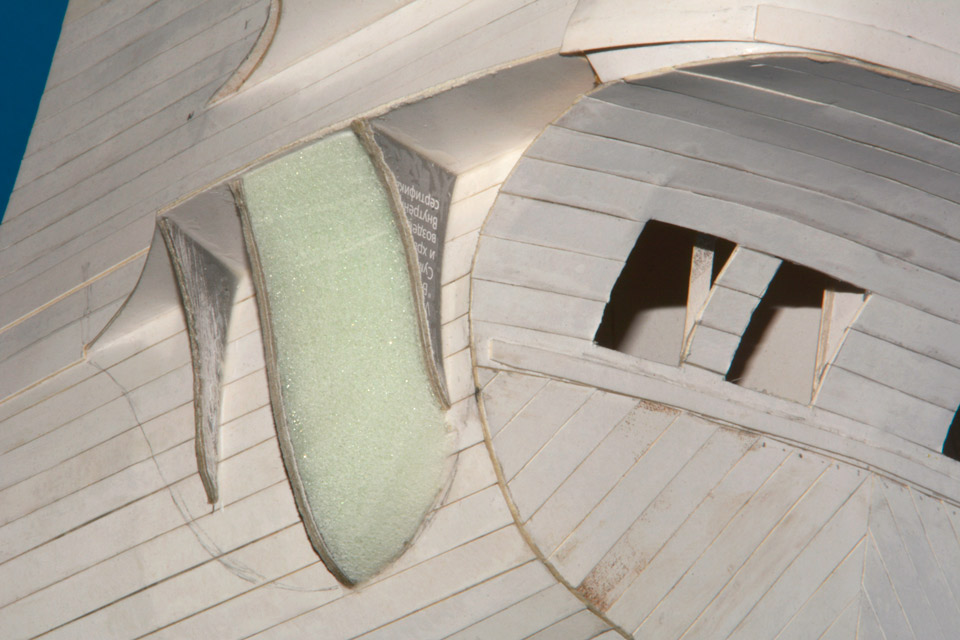

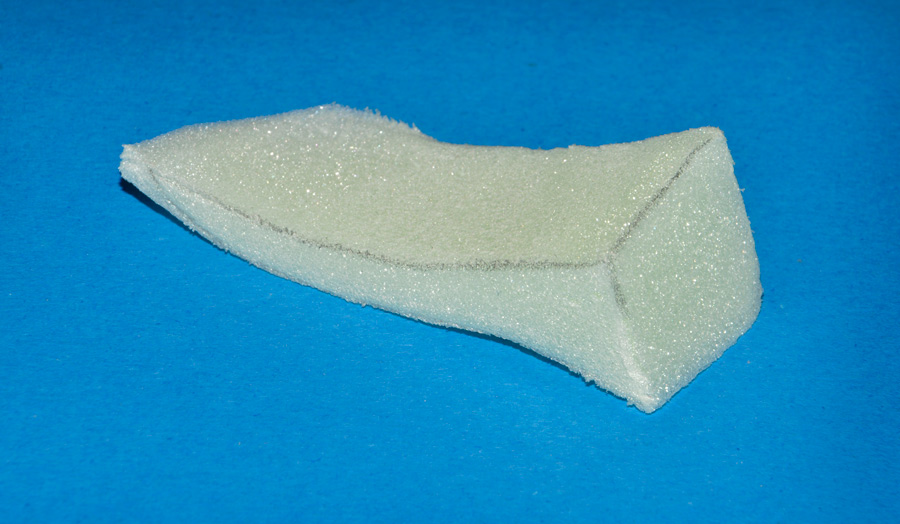

Z twardszej pianki zrobiłem elementy wypełnień, dopasowując do pustej przestrzeni. Sprawdzę czy uzyskam bardziej obły kształt niż z drugiej strony.

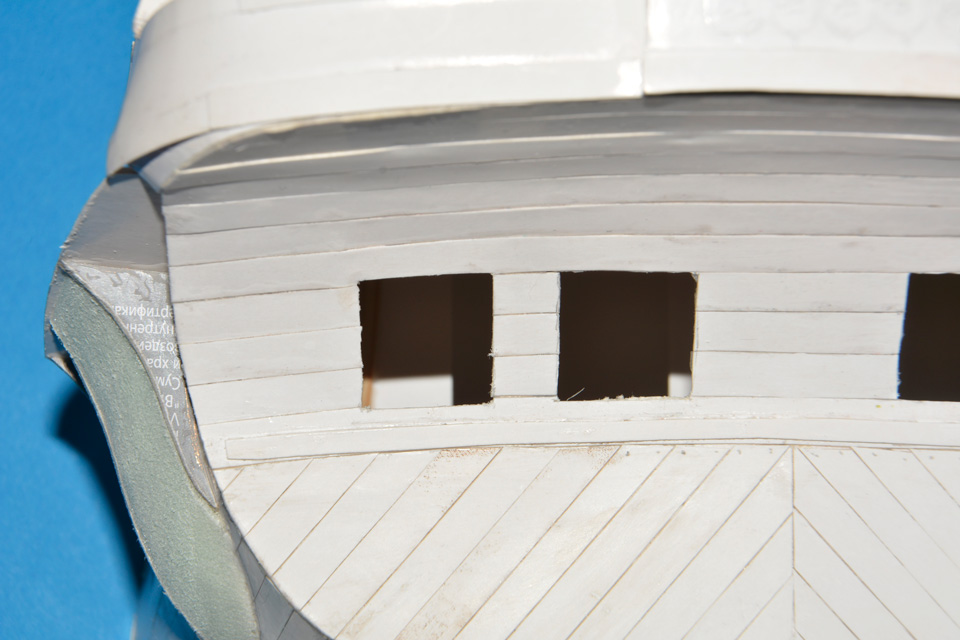

Jak już było widać, wyciąłem też ambrazury rufowe. Powinienem zająć się tym dużo wcześniej jak miałem dostęp od środka Rolling Eyes

cdn.
