Gdy przystępowałem do budowy pierwszej szalupy miałem w planach robić dwie szalupy (jedną do modelu, a drugą jako odrębny modelik - być może z żaglami) dlatego robiłem kopyto.

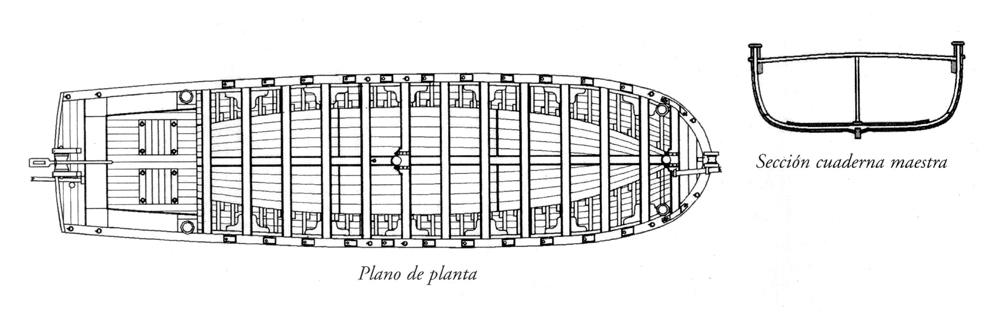

W modelu pierwszym wzorowałem się na angielskiej launch, której odpowiednikiem była hiszpańska lancha, zrobiłem błędnie z kołowrotem i szybami dennymi.

2011-01-08

SZALUPA - lancha, drugie podejście

[link widoczny dla zalogowanych]

l'Artesien

Do dzieła.

W [link widoczny dla zalogowanych] mozoliłem się z korektą wręgów.
Na Kodze pisałem:

Karrex · Wysłany: Wto 14:40, 22 Gru 2020 Temat postu: 2011-01-10 - 16

2011-01-10

Kontynuacja

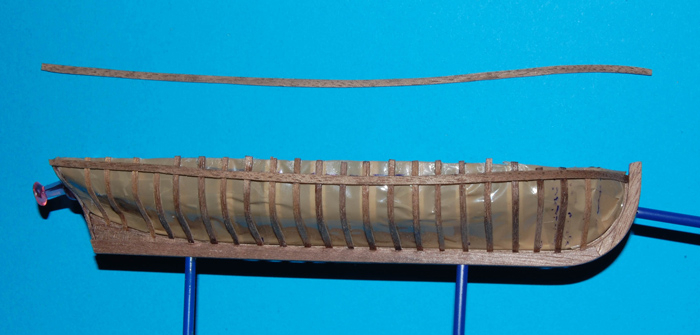

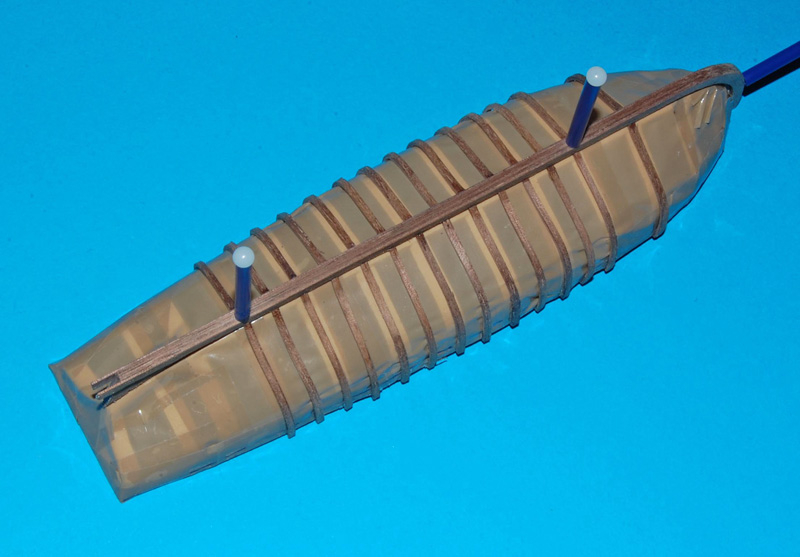

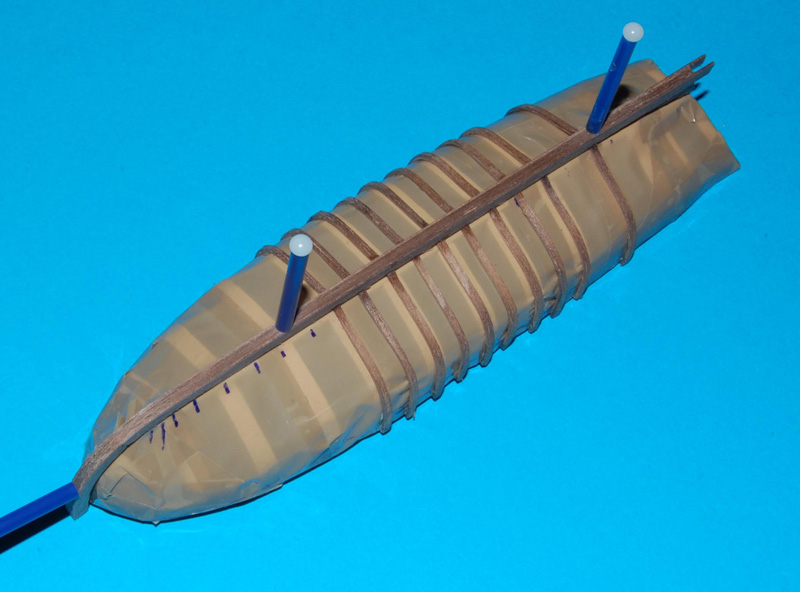

Wkleiłem pozostałe (ukształtowane) wręgi, jest ich dwa razy więcej niż przy pierwszej szalupie, następnie wyciąłem listwy (profilowane) szer. ok. 2 mm na krawędź szalupy, żeby spięły wręgi

i wziąłem się za poszywanie ([link widoczny dla zalogowanych]).

2011-01-16

Listwy poszycia rysowałem i wycinałem tą samą metodą jak poprzednio. Wklejane stykowo CA, symetrycznie po obu stronach.

W kopycie nie wypełniłem przestrzeni między wręgami, więc wyciąłem folię (taśmę klejącą) w dostępnej części kopyta i przy klejeniu listewek na burcie dociskałem pęsetą, a na dnie podkładałem klocek.

cdn.

Karrex · Wysłany: Wto 14:45, 22 Gru 2020 Temat postu: 2011-01-16

2011-01-16

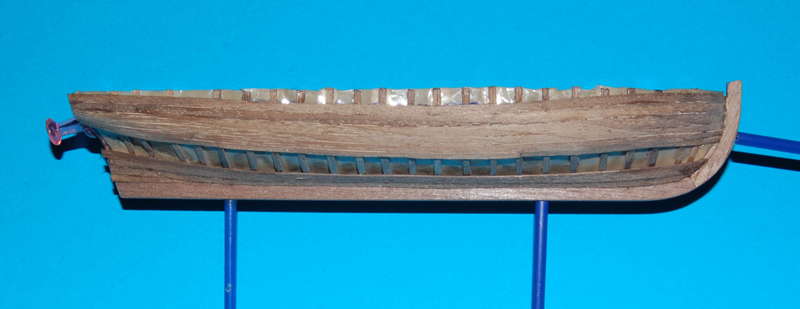

Listwy przyklejałem na przemian, aż doszedłem do ostatniej.

Po jej wklejeniu, i przycięciu listew na rufie, fornirem sapeli okleiłem pawęż.

Górną krawędź pawęży zrobiłem zaokrągloną (czyli inaczej jak w pierwszej szalupie).

cdn.

Karrex · Wysłany: Wto 14:49, 22 Gru 2020 Temat postu: 2011-01-17 - 18

2011-01-17

Tu nie miało być kontynuacji, ale wyszedł ciekawy problem technologiczny.

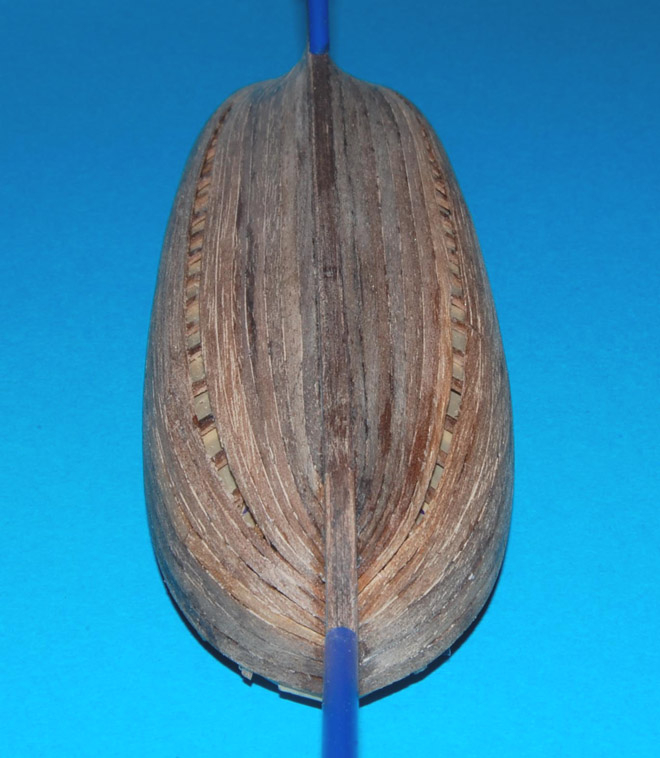

Pierwsze poszycie wyszlifowałem (papier 220) i przed drugim poszywaniem zabejcowałem bejcą spirytusową i uwidoczniły się wszystkie wręgi (???) Shocked

. Po wyschnięciu bejcy, nie są tak wyraźne, ale też widać.
Dla mnie nie ma to znaczenia, bo to przykryje druga warstwa, ale gdyby było to końcowe poszywanie, to niezła skucha (zapewne gwoździowanie lub kołkowanie by to zakamuflowało - tylko czemu się to porobiło).

2011-01-18

Myślę, że to spowodowała bejca spirytusowa w połączeniu z oparami kleju CA, które wniknęły w fornir.
Zawsze używałem bejc wodnych, rustykalnych, ale jakiś czas temu miałem do czynienia z bejcami spirytusowymi i benzynowymi (nitro i olejnymi też Smile

).
Gdy drewno zabrudzone jest klejem (wikol, rakol czy CA), bejca wodna nie zabarwi w tym miejscu i powstaje jasna plama, inaczej jest z bejcami spirytusowymi czy benzynowymi, w miejscu gdzie został klej (wikol, rakol), powstawały ciemne (przy tarciu nawet czarne) plamy.

Kleju CA nie dawałem dużo, i nie mógł głęboko wniknąć (o przeniknięciu na drugą stronę, to nawet nie ma co mówić) ale opary, które wniknęły w fornir, z bejcą spirytusową dały niestety taki efekt. Jeżeli nie chcemy ratować się kołkowaniem Wink

, trzeba zeszlifować warstwę z bejcą i zabejcować bejcą wodną.
Jak widać na fotce, po tych czynnościach wszelki ślad zniknął.

_________________
Do zapamiętania:
żadnych bejc spirytusowych, benzynowych (czy nitro)
po klejeniu CYJANOAKRYLANAMI (cyjanoakrylami, w skrócie CA).

cdn.

Karrex · Wysłany: Wto 14:55, 22 Gru 2020 Temat postu: 2011-01-25 - 27

2011-01-25

Lubię utrudniać sobie życie Wink

, pomimo tego, iż po bejcowaniu poszycie wyglądało OK., to i tak wykonałem drugie poszycie z sapeli.

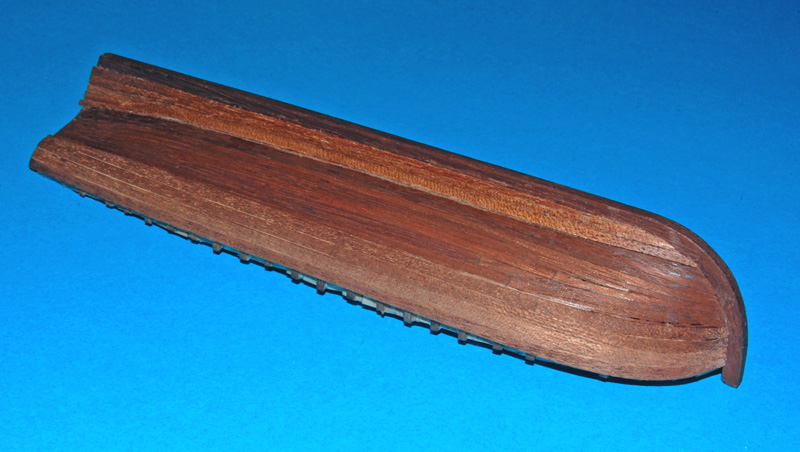

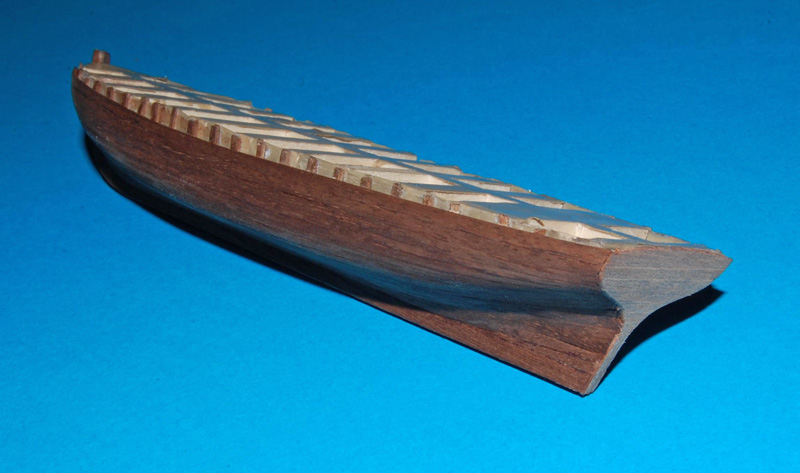

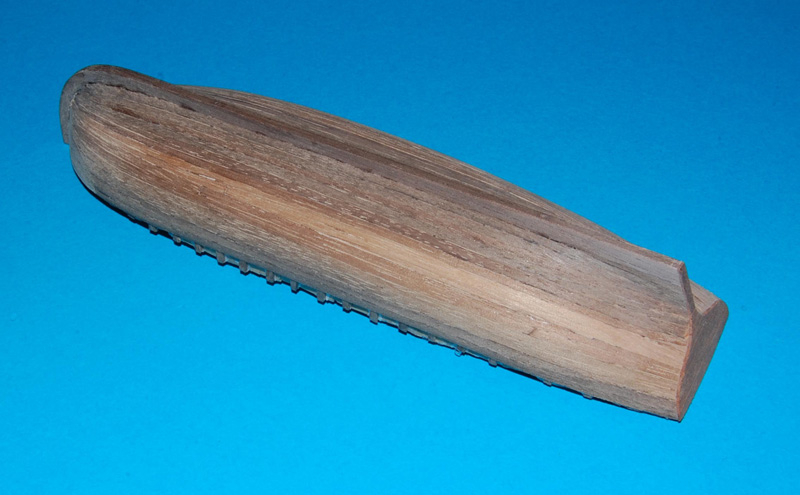

W trakcie drugiego poszywania

Następnym etapem będzie odcięcie i odseparowanie skorupy od kopyta.

2011-01-27

Wręgi, które wypadały na kopycie odciąłem nożykiem, pozostałe odkleiły się bez problemu, jak i wyjęcie kopyta.

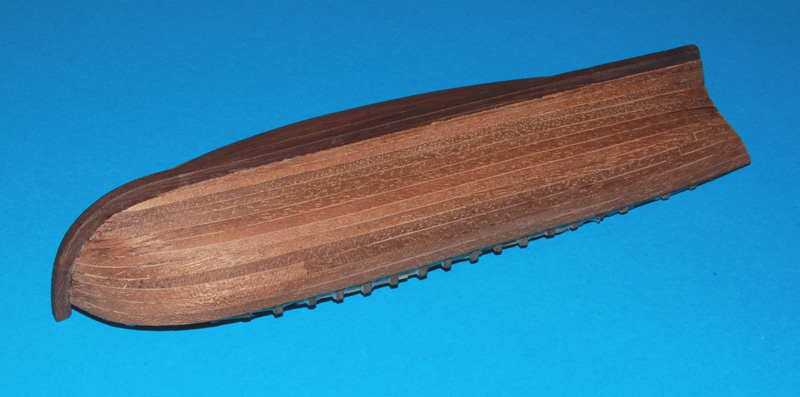

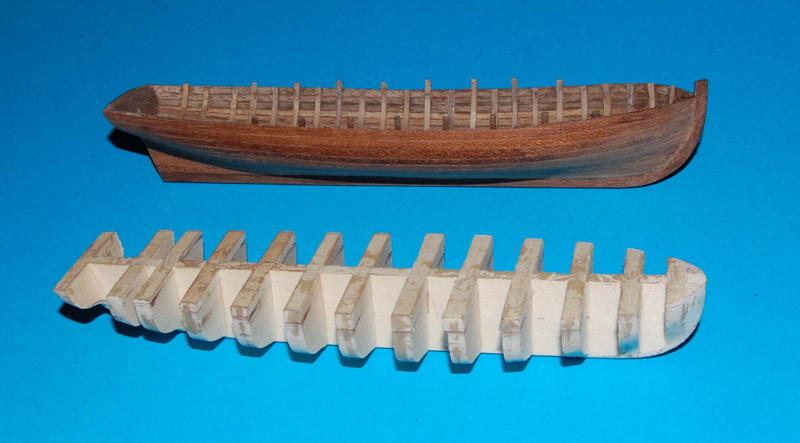

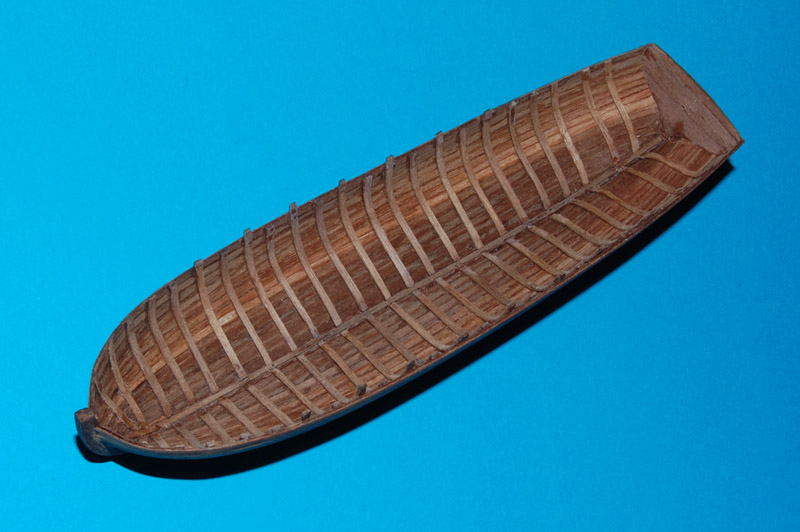

Po udanej separacji

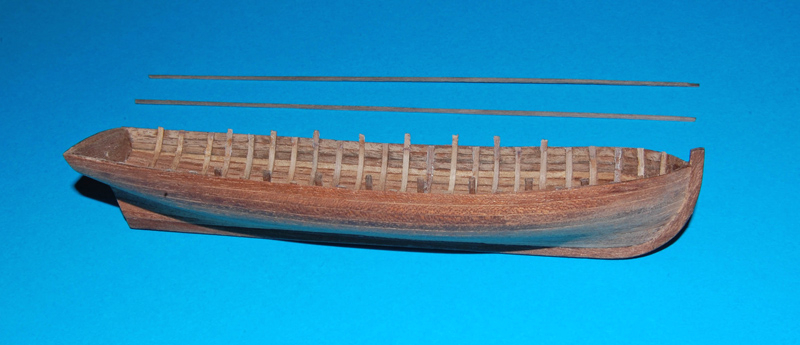

Listwy odbojowe 1,2 x 1,5 mm

Odbojnice będę wklejał po wyrównaniu krawędzi burt.

cdn.

Karrex · Wysłany: Wto 15:10, 22 Gru 2020 Temat postu: 2011-01-30

2011-01-30

Kontynuacja

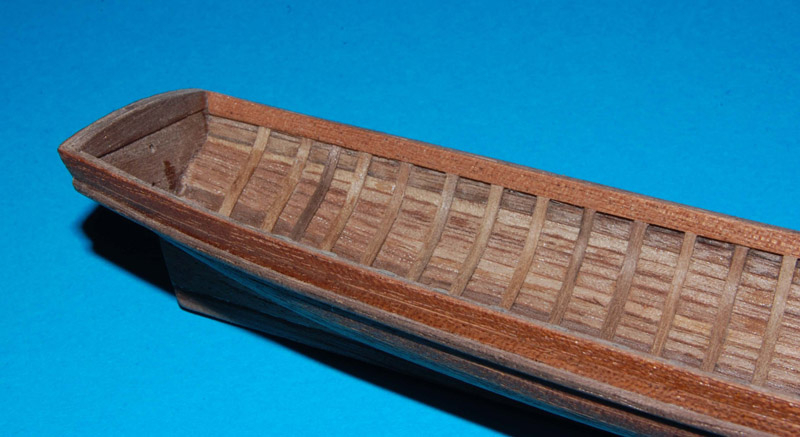

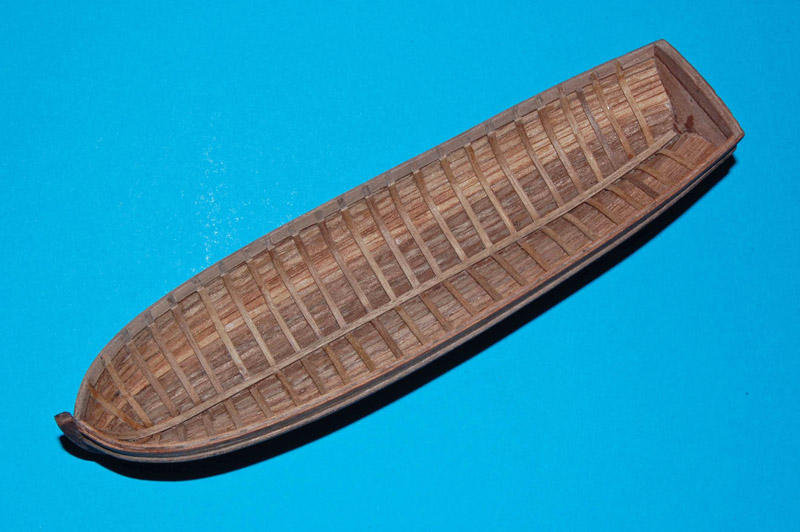

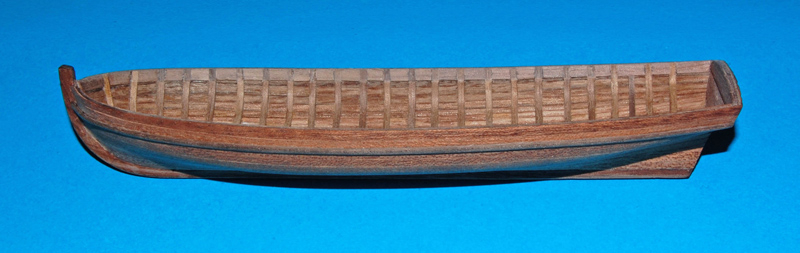

Wyrównałem krawędzie burt i nakleiłem listwy odbojowe (uformowane do kształtu na parze. W kolekcjach polecają kształtowanie za pomocą młotka).

Wewnątrz, między wręgi wkleiłem kawałki listew (trochę więcej dłubaniny, niż przy pierwszej szalupie Wink

).

Na stępkę nakleiłem 2 mm listwę.
Końcówki wręgów ścieniłem, żeby już nie pogrubiać krawędzi burt.

Lepiej widać to na powiększeniu:

Listwy wewnętrzne (mahoń sapeli) wyciąłem wg [link widoczny dla zalogowanych], tylko z naddatkiem (szersze) i wkleiłem wykończając wewnętrzne krawędzie burt.
Naddatek po wyschnięciu ściąłem i wyszlifowałem wyrównując z krawędzią.

cdn.

Karrex · Wysłany: Wto 15:15, 22 Gru 2020 Temat postu: 2011-01-31

2011-01-31

Gretingi

Kolejne elementy to poszycie dna. Z zebranych materiałów francuskich łodzi widać, że było to stałe poszycie, a nie wymienne gretingi.

w szalupie Artesien wygląda na stałe poszycie

Jednak zrobiłem jak poprzednio gretingi (listwy z meranti o szer. 2 mm), główny i rufowy (sternika).
Tak jak poprzednio najpierw zrobiłem szablony i wg nich wyciąłem gretingi.
Niestety nie obyło się bez błędu, który wyszedł po zrobieniu gretingu rufowego.
Błąd wynikł z tego, że [link widoczny dla zalogowanych], przesunąłem ostatnią ławkę wioślarzy do tyłu
(tym samym skróciłem greting rufowy) i uwidoczniły się zakończenia listew gretingu głównego.
Gdybym zrobił jak na przykładach, problemu by nie było.

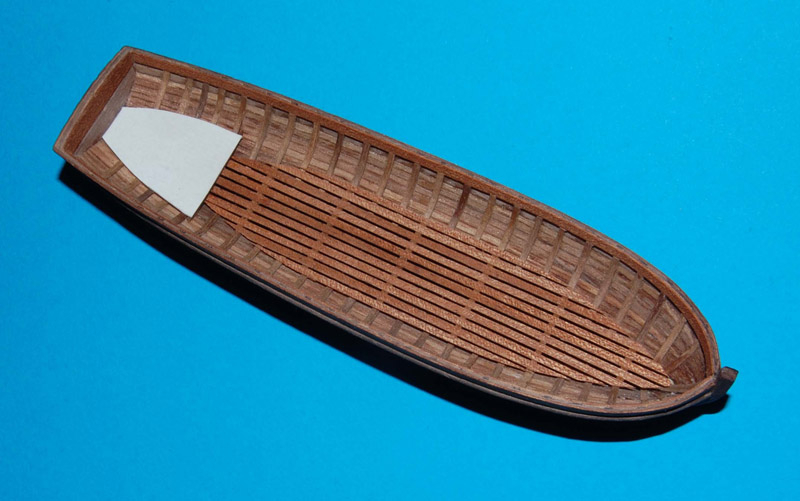

Szablon gretingu rufowego

Nie za bardzo podobają mi się ostro zakończone listwy gretingu głównego,
więc wymieniłem cztery skrajne listwy (po dwie na każdej stronie).

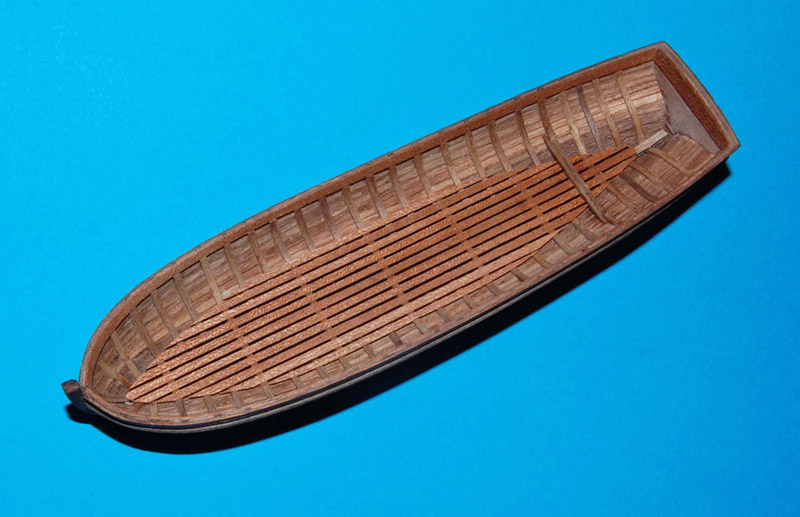

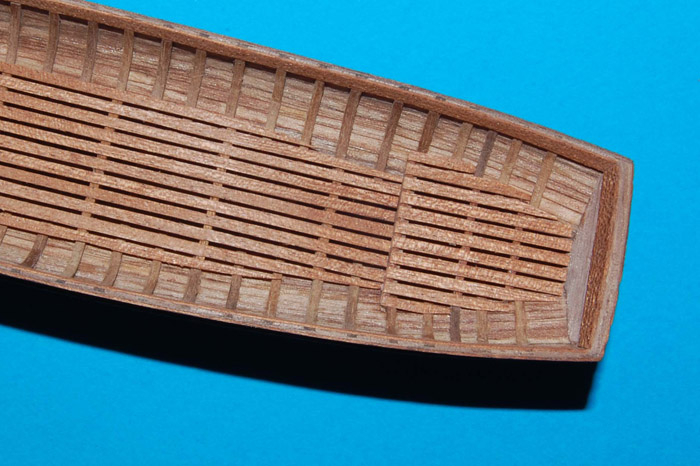

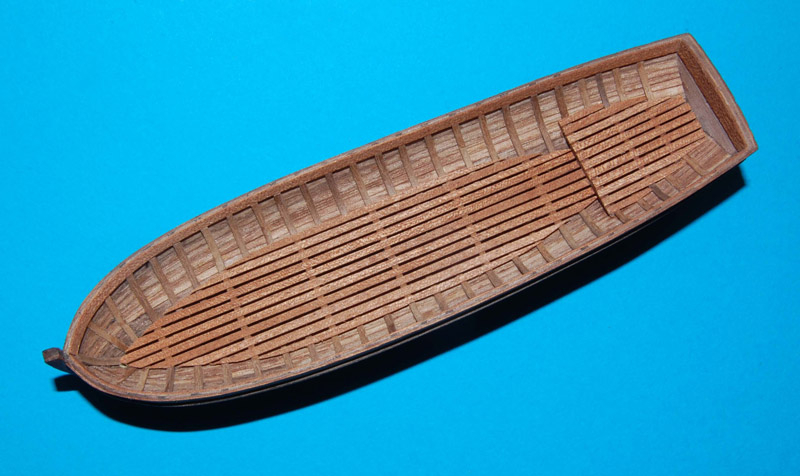

Greting po wymianie listew

cdn.

Karrex

2011-02-02

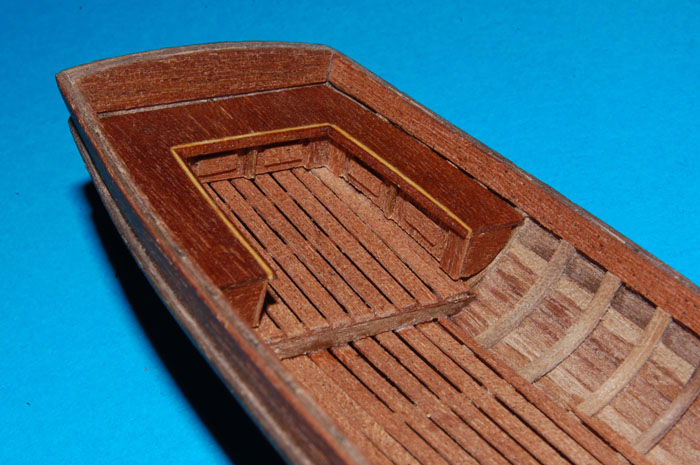

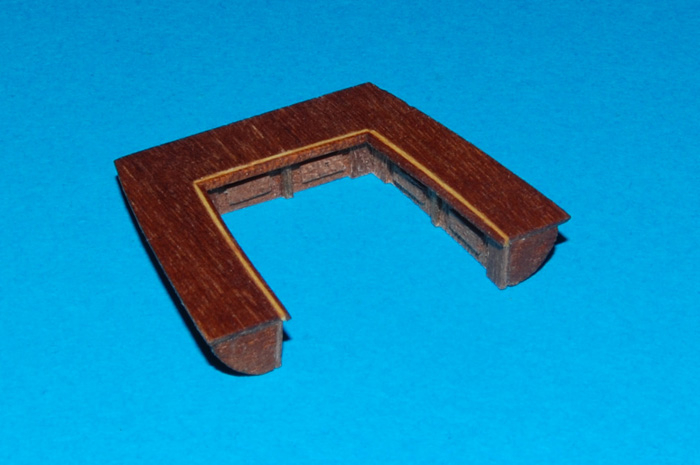

Zabudowa ławki sternika

W drugiej szalupie zrobiłem bakisty - zabudowane ławki (na wzór z postu, tak chciałem zrobić w pierwszej, ale zaniechałem).
Zrezygnowałem natomiast z dekoracji w intarsji, ale nie mogłem sobie przecież odmówić wszystkiego Wink

.

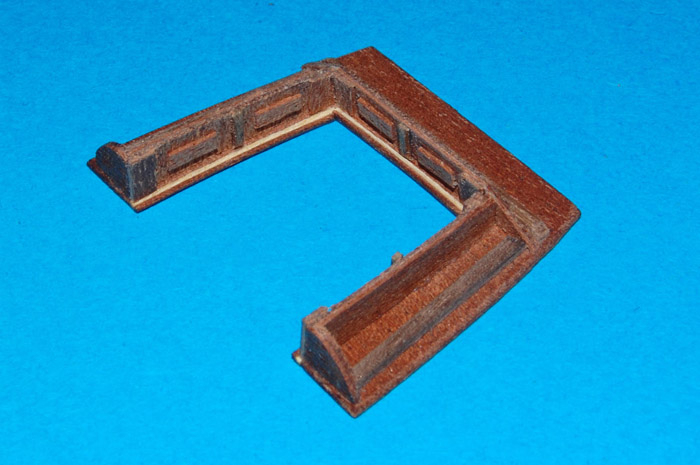

Pod ławki wkleiłem listwy dla usztywnienia.

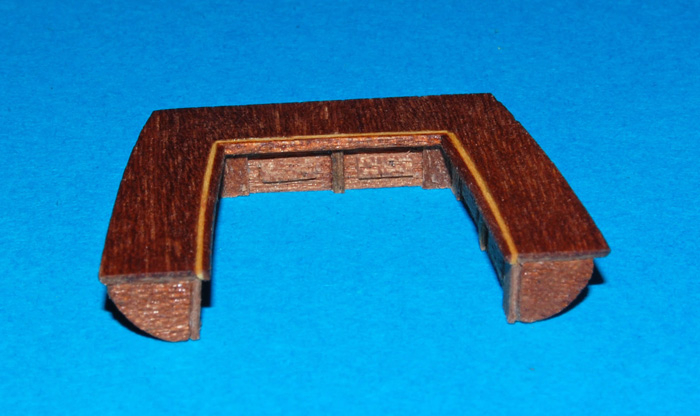

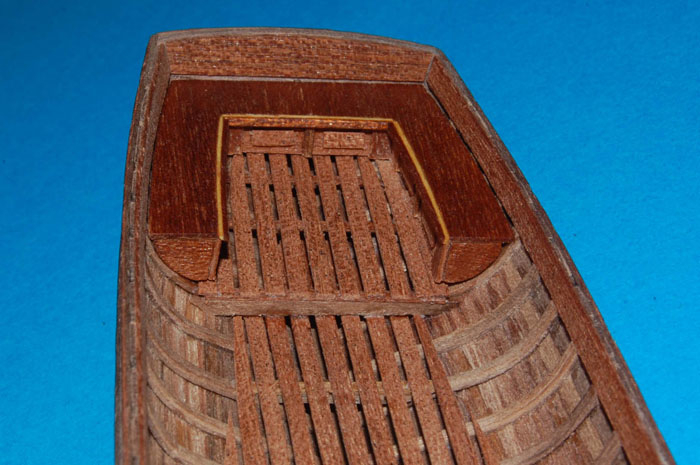

Przymiarka na sucho.

cdn.
