Karrex

Już jakiś czas temu zdecydowałem, że następny model wykonam metodą "kopytową". Wybór padł na ...szalupę (lancha) ST Wink

.
Nie będę ukrywał, że inspiracją do waloryzacji szalupy były artykuły pana [link widoczny dla zalogowanych], które za zgodą autora mamy na naszym forum.

W budowie inspirowałem się angielską łodzią typu launch i z niewiedzy

ZROBIŁEM BŁĘDNIE Z KOŁOWROTEM I SZYBAMI DENNYMI, KTÓRYCH W LATACH 1769 - 1805 ICH NAJPEWNIEJ NIE BYŁO. WYMYŚLIŁ JE SZKUTNIK

A ZOSTAŁY WPROWADZONE W ROYAL NAVY W POŁOWIE XIX W.

[link widoczny dla zalogowanych]

Decydując się na jakąkolwiek waloryzację warto o tym wiedzieć.

Przystąpiłem do wykonania, metodą inną niż zaproponowana w kolekcji DeA (i OcCre), co opiszę krok po kroku w niniejszej relacji.

SZALUPA - hiszp. lancha, ang. launch, fr. chaloupe

001lan1966

Dane szalupy:
długość.... 160 mm
szerokość.. 45 mm
wysokość... 20 mm

Wpadła mi do ręki brzoza, z której wyciąłem deseczki gr. 4 mm i to jest mój materiał na kopyto, które oparłem na planach szalupki OcCre,

lekko modyfikując (pełne wręgi i podłużnica).

cdn.

Karrex

Kontynuacja

Po dopasowaniu szczelin wręg i podłużnicy elementy pokleiłem w całość i wyszedł mi taki "fishbone" Wink

.

Wstępnie doszlifowałem (i zeskosowałem) wręgi.
Zastanawiam się, czy robić wypełnienia między wręgami (monolit), choć myślę, że uda mi się zrobić skorupę na samym szkielecie.
_______________________
cdn.

Karrex

Kontynuacja

Wierzch wręg „malnąłem” bejcą (żeby mieć widoczną linię zakończenia burty) i dokleiłem wstawki wyrównując płaszczyznę kopyta (to po to, aby łatwiej oklejać taśmą typu „skotch” - separator).

Ściąłem "zbędny materiał" na rufie Wink

.

Ze „sklejki“ z forniru meranti wyciąłem rant szalupy.

______________________
cdn.

Karrex

SEPARATOR

Kopyto okleiłem taśmą klejącą - separator aby skorupa nie przykleiła się do kopyta.

Z forniru orzecha amerykańskiego (skleiłem 6 warstw, 3 mm gr.) wyciąłem stewę. Po wewnętrznej stronie wkleiłem 2 mm pasek forniru.

Uzyskałem szczelinę, w której przykleję wręgi.

Stewę "przyszpiliłem" do kopyta. Do stewy przykleiłem pawęż szalupy. Wręgi z pasków forniru wygięte na gorąco do kształtu kopyta.

_________________
cdn.

Karrex

Fornirowe wręgi wkleiłem stykowo CA

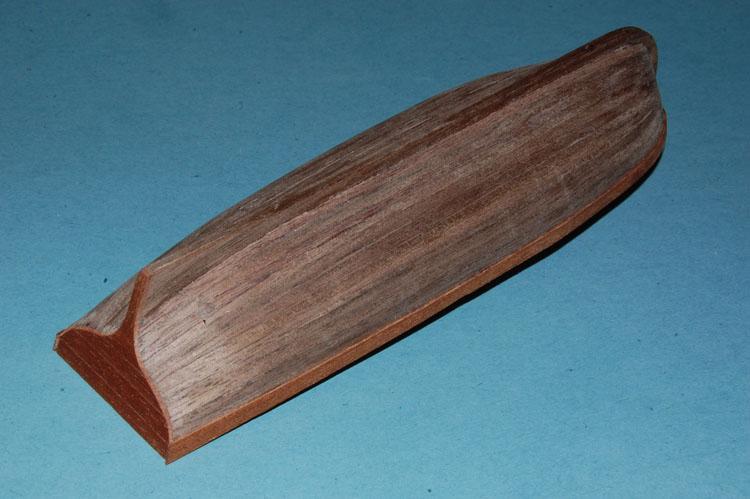

Pierwsze poszycie. Listewki z forniru orzecha amerykańskiego, tuż przy stewie 2 mm, dalsze 3 mm - [link widoczny dla zalogowanych] kleiłem do wręg również klejem CA.

i dla symetrii po drugiej stronie.

___________________
cdn.

Karrex

Pisałem:

Karrex

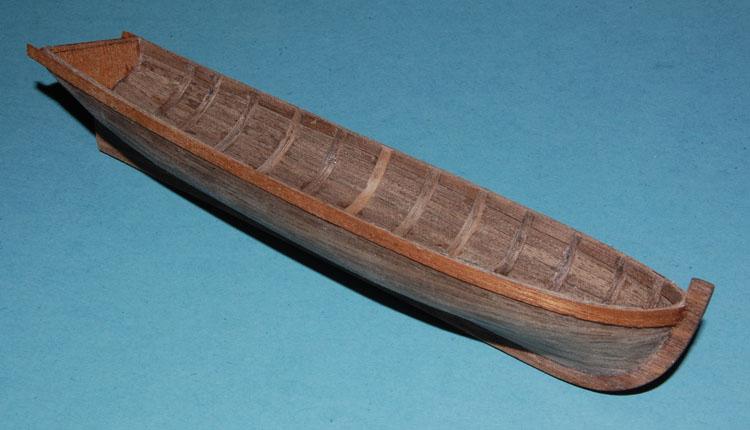

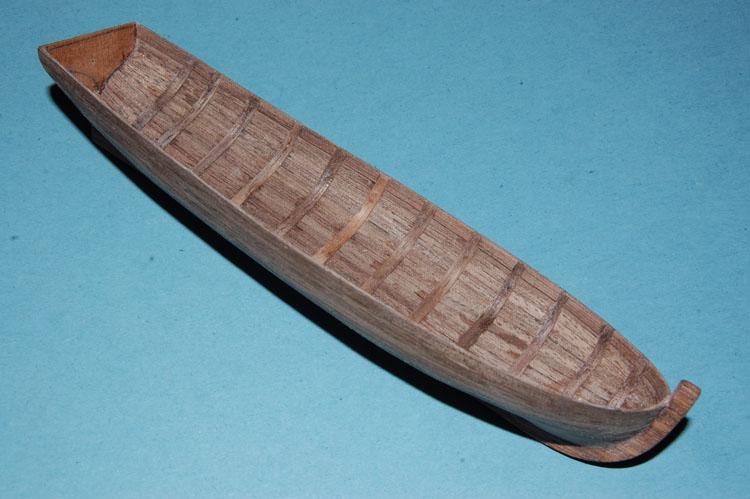

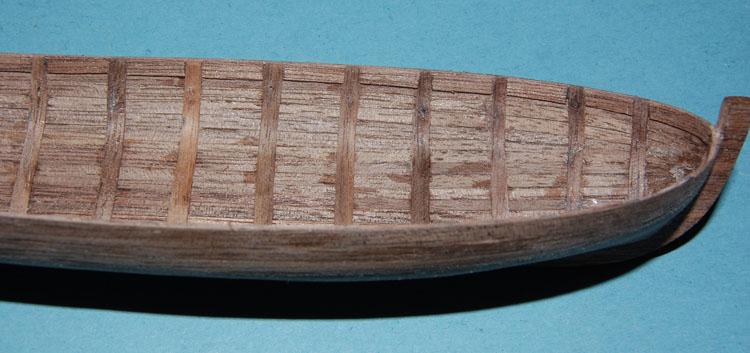

Wykorzystując, że mam dostęp do wnętrza skorupy, wkleiłem między wręgi wzmocnienie z kawałków listewki

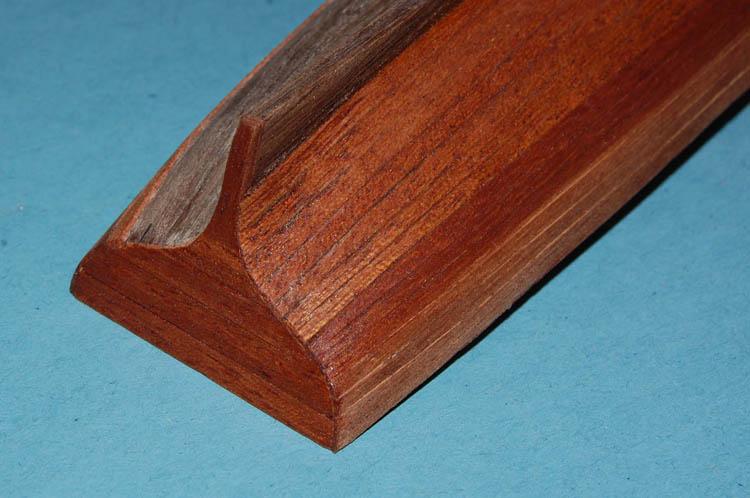

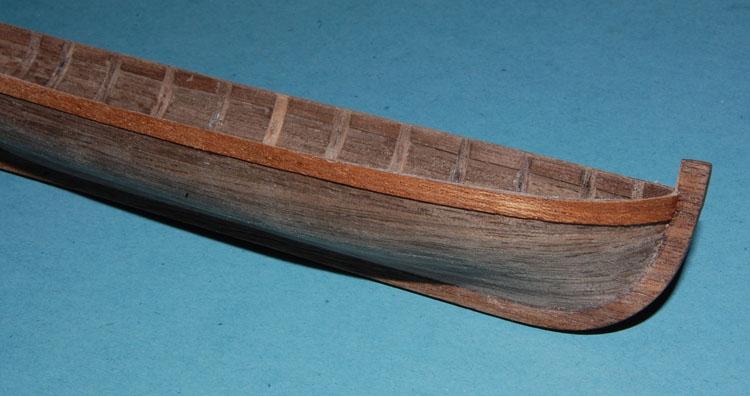

Na drugie poszywanie wybrałem listewki z forniru meranti. Listwami okleiłem pawęż i zrobiłem wzmocnienie na zewnętrznej stronie burty.

_____________________
cdn.

Karrex

2010-09-26

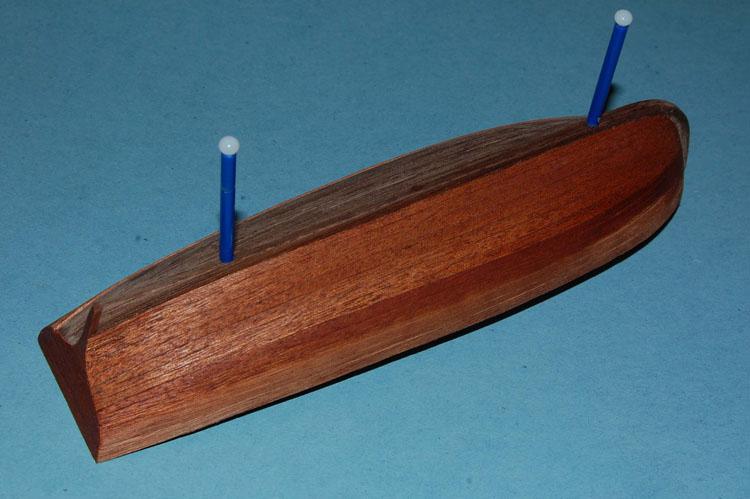

Do dalszych prac skorupa wróciła na kopyto.

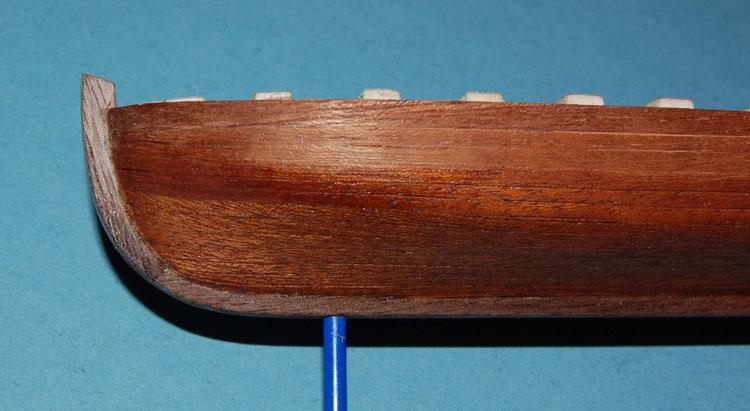

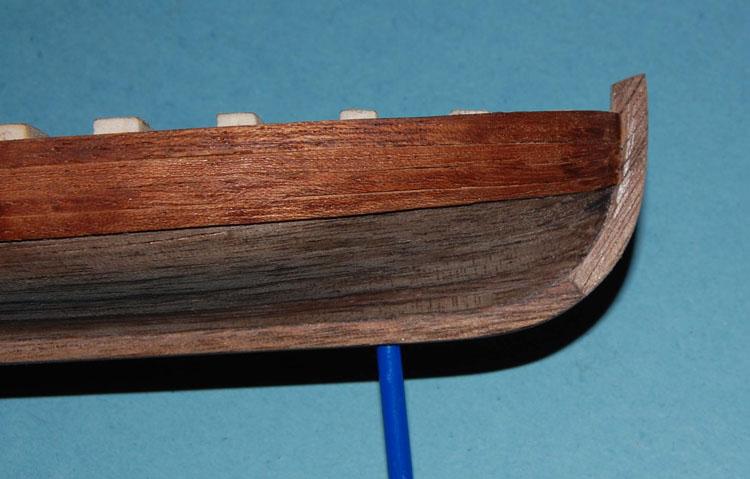

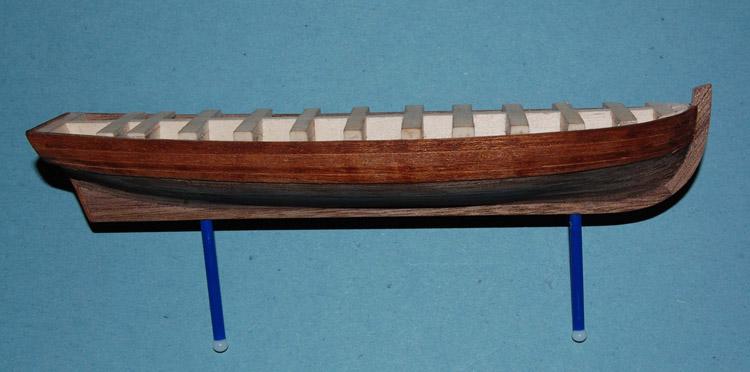

Drugie poszycie

Listewki z forniru meranti (stosuję, bo lubię ten kolor i jeszcze trochę mam Wink

) naklejam na pierwsze poszycie klejem kontaktowym Pattex Moment.

_____________________________
cdn.
