Karrex · Wysłany: Wto 2:41, 22 Gru 2020 Temat postu: 2011-01-01

2011-01-01

Kontynuacja

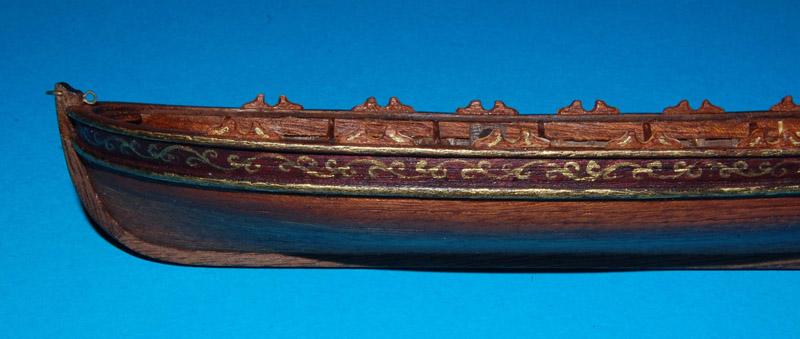

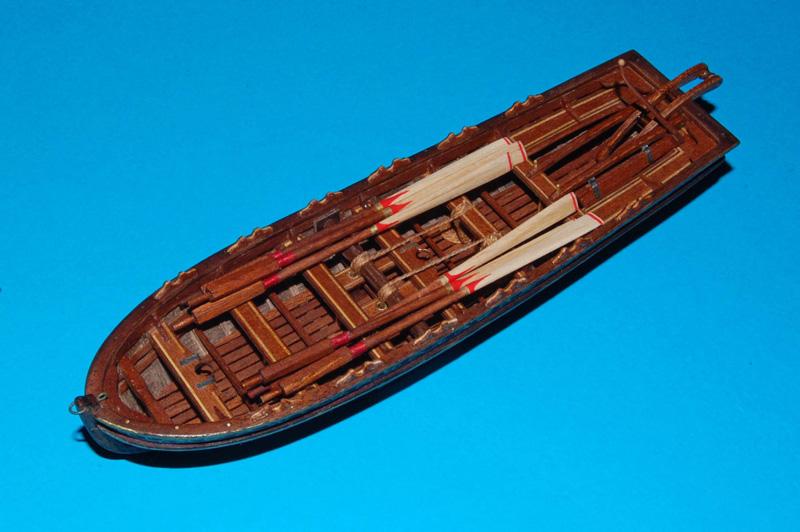

Wkleiłem żurawik (powtórnie), namalowałem ornamencik (powtórnie),

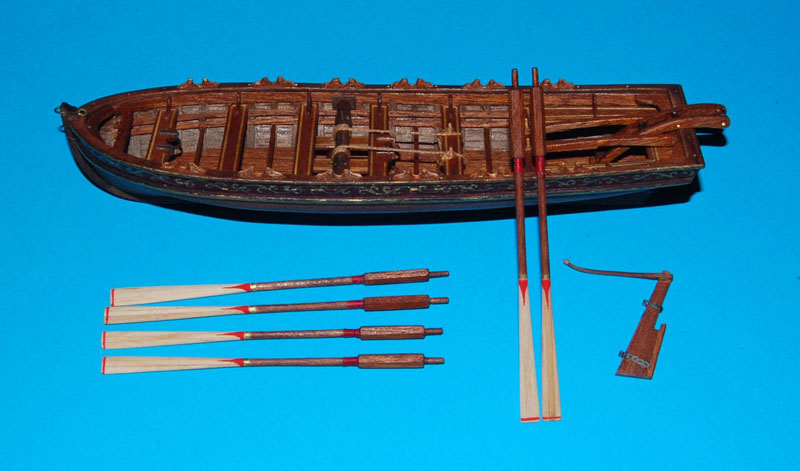

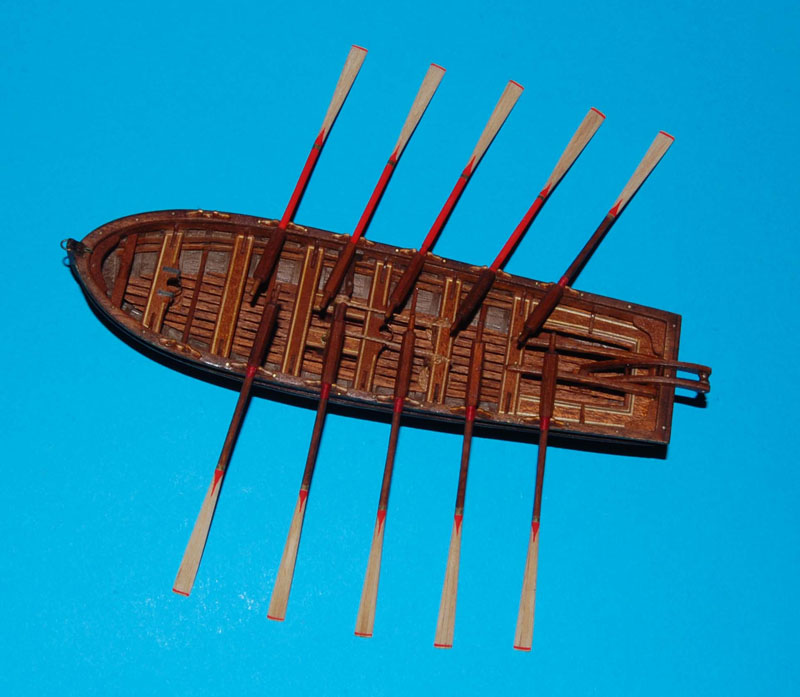

wg [link widoczny dla zalogowanych] pomalowałem wiosła.

_______________
???

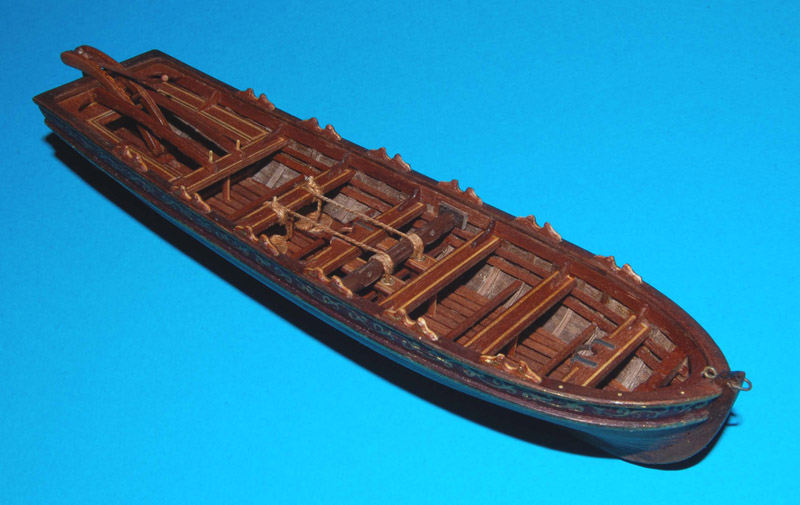

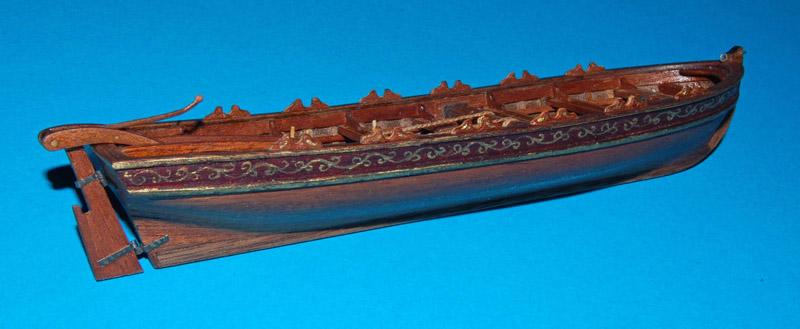

Mam do wyboru, albo wymontować studzienki, albo zrobić drugą szalupę. Mam kopyto, więc robię drugą szalupę.

Karrex · Wysłany: Wto 2:54, 22 Gru 2020 Temat postu: 2011-08-29 Maszty

2011-08-29

Maszty

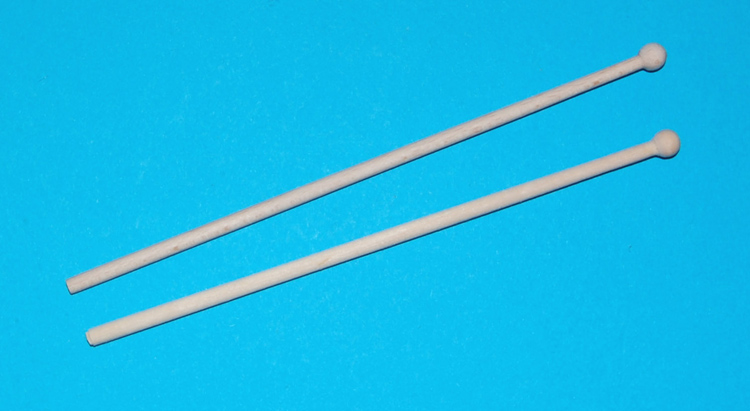

Robiąc maszty do szalupy Victory niejako przy okazji zrobiłem maszty do szalup Santisimy Trinidad.

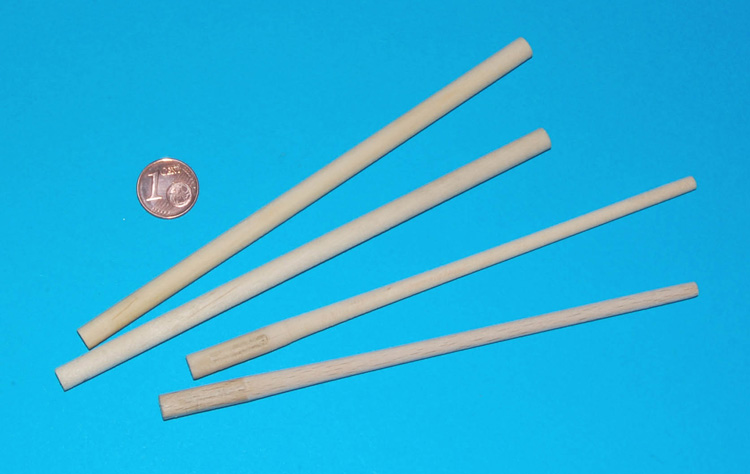

Maszty zrobiłem z patyczków z drewnianych grabi (brzoza, buk, olcha) dł. ok. 140 mm, ø = 0,6 mm.

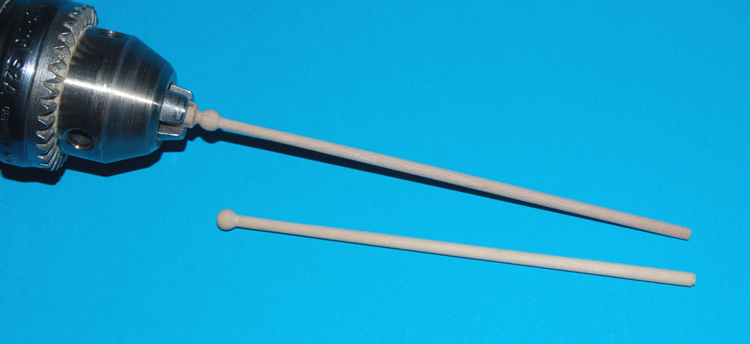

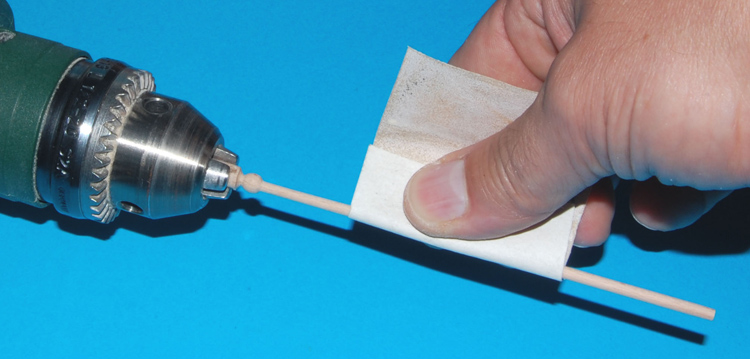

Do odpowiedniej średnicy ścieniałem papierem ściernym (100, 120 wstępnie), wykorzystując wiertarkę,

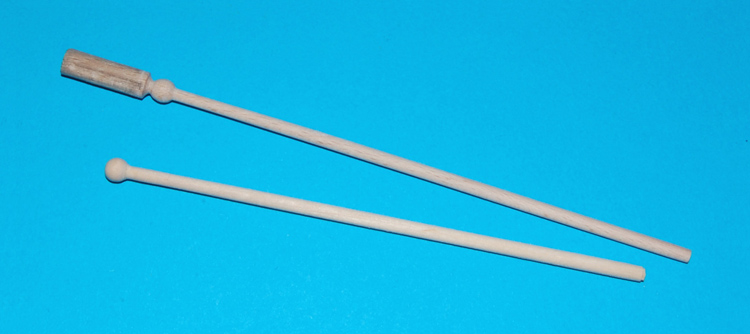

na topie zrobiłem jabłko (5 mm), a trzon wyprofilowałem, aby przy pięcie miał ø= 3,5 mm, a przy jabłku (na topie) ø= 2,7 mm.
Całość wyrównałem papierami 180, 240, a następnie wykańczałem gąbką ścierną

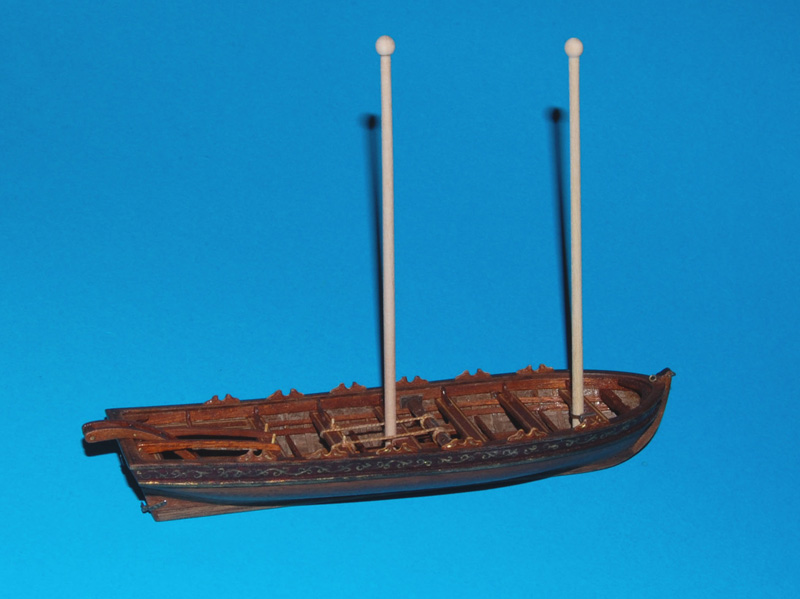

Przymiarka na sucho

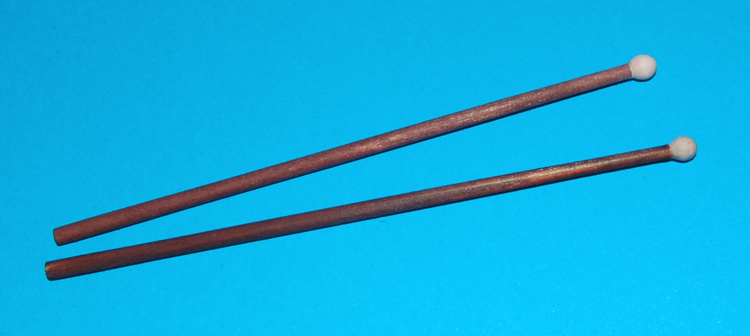

Maszty będą zabejcowane, jabłka zostaną jasne, jak [link widoczny dla zalogowanych].

Na temat ożaglowania zbieram dalej informacje:

[Santisima] Lancha - ożaglowanie XVIII/XIX w.
[link widoczny dla zalogowanych]

Karrex

OŻAGLOWANIE

Wykonałem dwie szalupy do modelu Santisima Trinidad, jedna ma być jako odrębny model z żaglami i mam kolejny dylemat dotyczący ożaglowania na hiszpańskich łodziach.

Co do hiszpańskiego ożaglowania to znalazłem aż trzy rozwiązania (mało wiarygodne bo z zestawów modelarskich).

1. Santisima Trinidad, Lancha del Capitan

Dwa maszty z żaglami rejowymi, bukszpryt i fok.

2. Príncipe de Asturias, 1794, lancha del Comandante

Dwa maszty z ożaglowaniem gaflowym, bukszpryt i dwa sztaksle.

3. Lancha

Dwa maszty z ożaglowaniem lugrowym.

Podobne ożaglowanie (3) widziałem na zdjęciach replik angielskich łodzi z XVIII/XIX w. jak również na łodzi francuskiej repliki Hermion, 2012 (L'Hermion, 1779), z tą różnicą, że jest jeszcze wysuwany bukszpryt.

Jak na jedną "Lanchę" to trzy typy ożaglowania w tym samym okresie to trochę sporo Shocked

, ciekawe czy któryś z powyższych rozwiązań jest prawidłowy.

I jeszcze moje kombinacje:

lugrowe

lugrowe z bukszprytem i sztakslem

lugrowe z bukszprytem i dwoma sztakslami

gaflowe z bukszprytem i dwoma sztakslami
