Karrex · Wysłany: Pon 22:46, 21 Gru 2020 Temat postu: 2010-11-02

2010-11-02

Wkleiłem gniazda masztów.

Zamontowałem drugi element żurawika.

Zabejcowałem pas burty między poręczą a odbojnicą.

cdn.

Karrex · Wysłany: Pon 22:49, 21 Gru 2020 Temat postu: 2010-11-02

2010-11-02

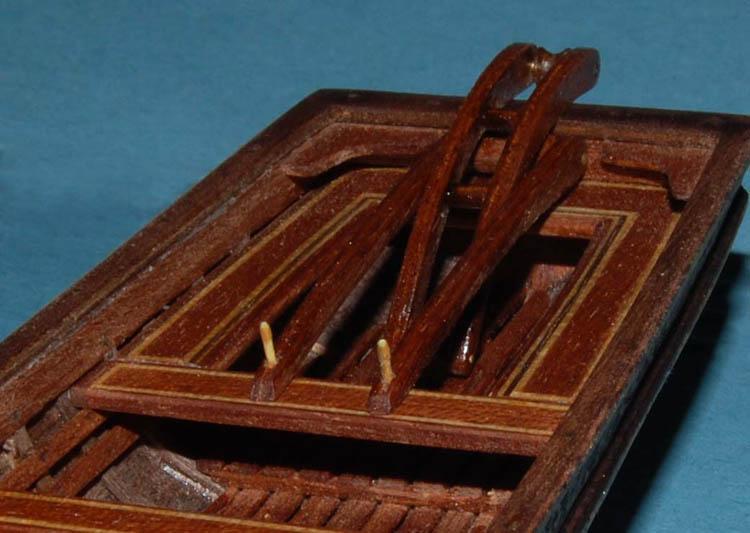

W ławce wywierciłem dwa otworki Ø 0,5 mm, dorobiłem dwa nagle i umieściłem w elemencie żurawika.

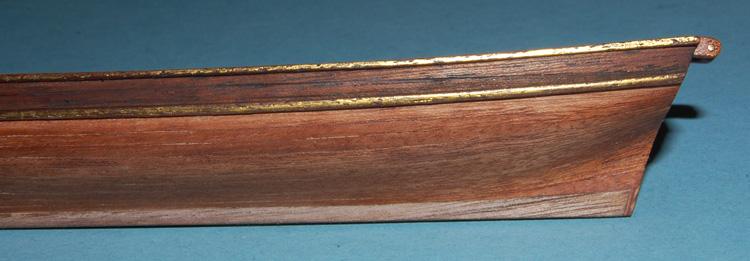

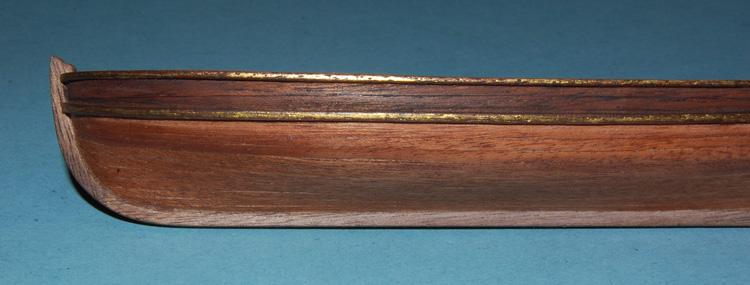

Krawędzie poręczy i odbojnic przetarłem pastą pozłotniczą. Pomiędzy nimi powstanie [link widoczny dla zalogowanych] Wink

.
Chociaż były "wykorzystywane dla nanoszenia ozdobnych malunków czy – w szczególnie paradnych egzemplarzach – nawet złoconych płaskorzeźb".

Prace przy szalupie są właściwie na ukończeniu (jeszcze tylko parę detali - dulki, wiosła itd. Wink

), więc czas na drugą łódź Wink

.
Prawdopodobnie [link widoczny dla zalogowanych] "barka admiralska" lub ewentualnie barkas (to dla tych, co nie lubią określenia barka), grand canot.

Krzysztof Gerlach napisał:

Karrex · Wysłany: Pon 22:52, 21 Gru 2020 Temat postu: 2010-11-07 WIOSŁA

2010-11-07

WIOSŁA

Wiosło – (wg Wiki) "...ręczny pędnik łodzi wykonany z drewna...
Wiosło składa się z następujących elementów:
pióro,
trzon,
mankiet (skórzany lub blaszany, zabezpieczający przed ścieraniem przez dulkę trzonu wiosła),
wałek (przeciwwaga - równoważy ciężar trzonu z piórem),
rękojeść. ..."
Będę wykonywał wiosło "...jednopiórowe (szalupowe) – do wiosłowania w dulkach na szalupach. ..."

Materiałem są patyczki do szaszłyków (brzoza).

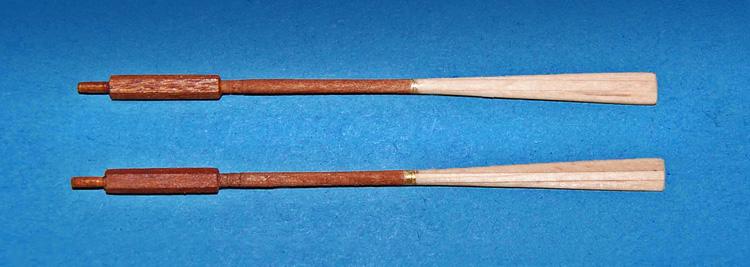

Patyczek, długości 90 mm podzieliłem na części składowe (jak wyżej) i w miejscu gdzie będzie pióro, zeszlifowałem ok. ¼ z obu stron – to na patyczki (dł.36 mm), z których zrobię pióro.
Skleiłem, obrobiłem do kształtu.

Prototyp wyszedł zadowalająco, czas na masówkę Wink

cdn.

Karrex

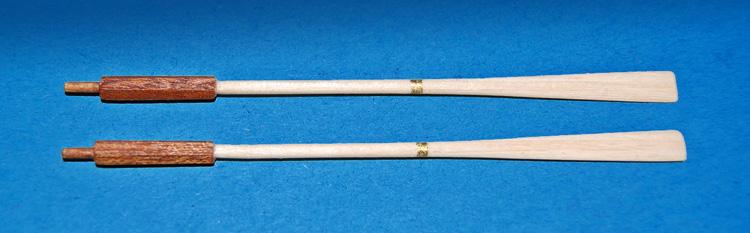

Trzon zeszlifowałem do ø= 1,8 mm, po nadaniu wałkowi (w przekroju) kształtu sześciokąta wyszła mi szer. 2 mm (trochę mało), więc postanowiłem dokleić paski forniru (końcowy wymiar 3 mm).

cdn.

Karrex

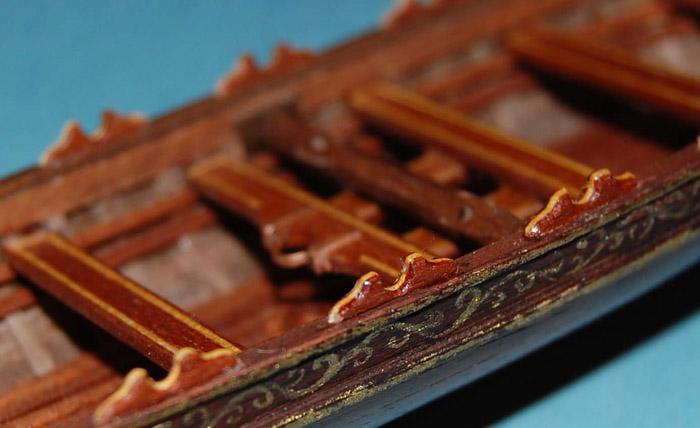

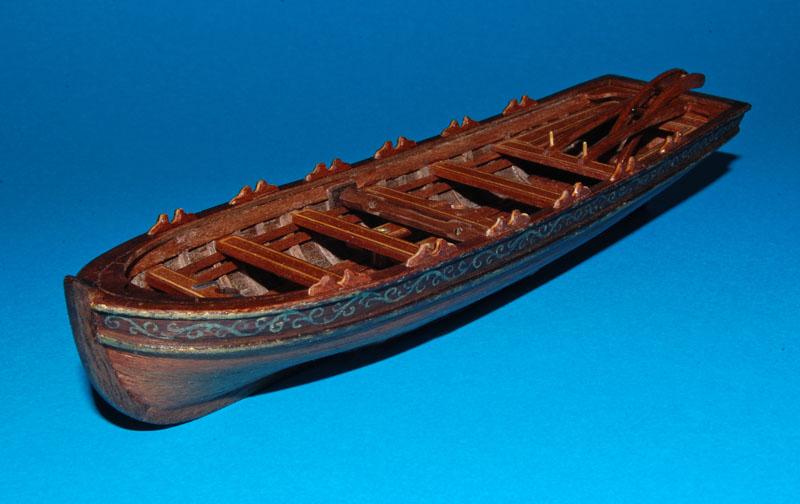

Namalowałem [link widoczny dla zalogowanych] ornamencik. Werniks retuszerski jako medium. Do malowania użyłem pędzelka retuszerskiego 000 (3/0).
Wzór malowania zaczerpnąłem z "modelu pokazowego" z muzeum w Madrycie.

W realu ornament czyta się bardzo delikatnie.

Fotka z ruchomym żurawikiem Wink

(tu też widać, że ornamentu prawie nie widać Shocked

)

cdn.

Karrex

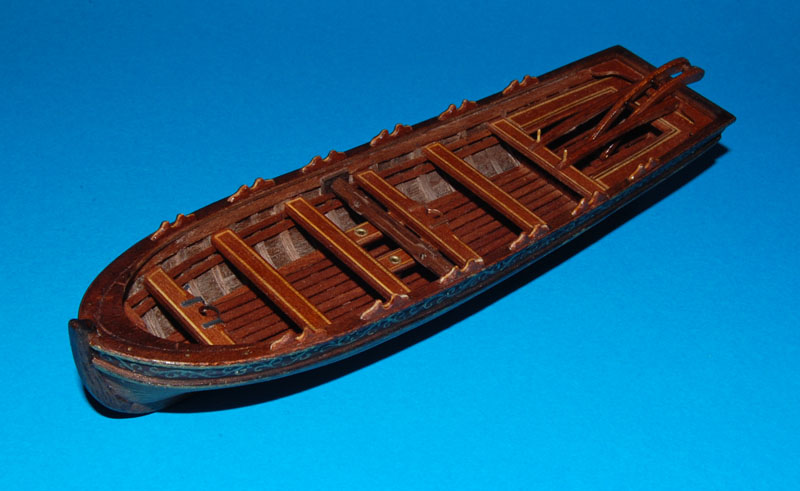

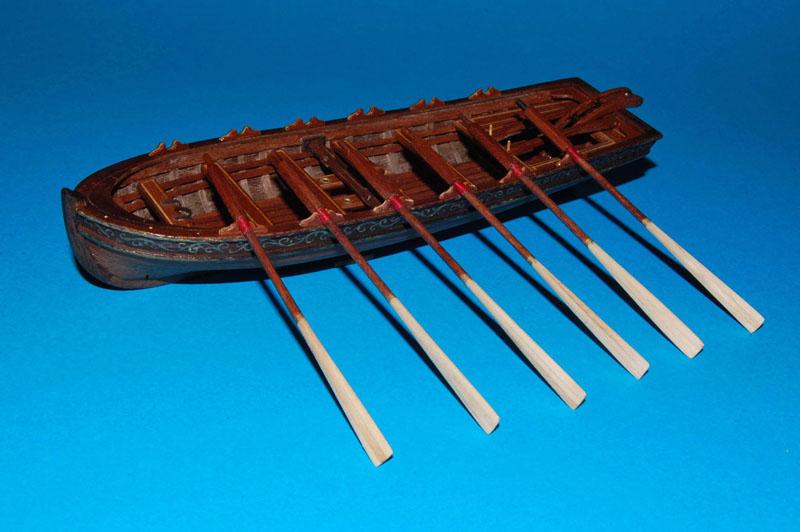

Właściwie do relacji wystarczyłoby tylko jedno zdjęcie,

ale co tam... Wink

Karrex

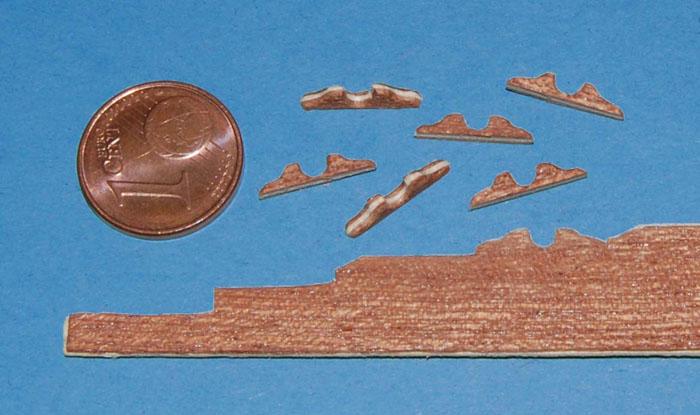

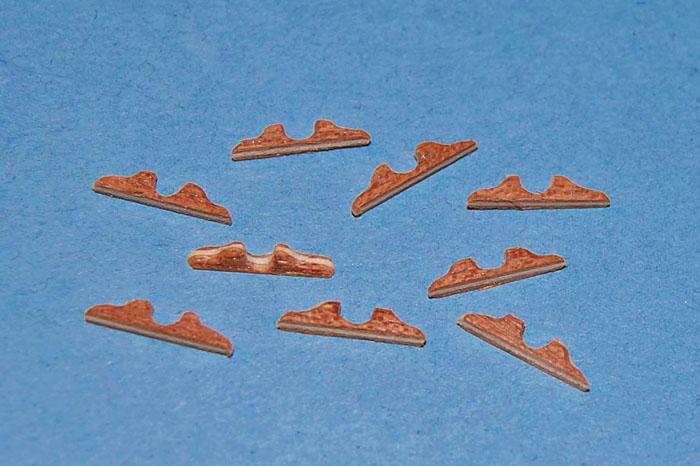

Dulki

Żeby mieć dulkę z białym paskiem, skleiłem 3 warstwy forniru, 2 meranti i w środek brzoza.
Wymiar dulki 10 x 3 x 1,5 mm

cdn.

Karrex · Wysłany: Wto 0:39, 22 Gru 2020 Temat postu: 2010-11-14 Szalupa - wiosła, dulki

2010-11-14

Kontynuacja

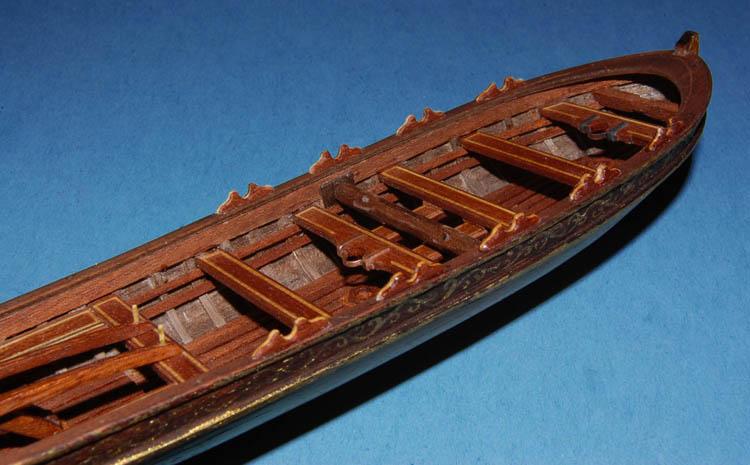

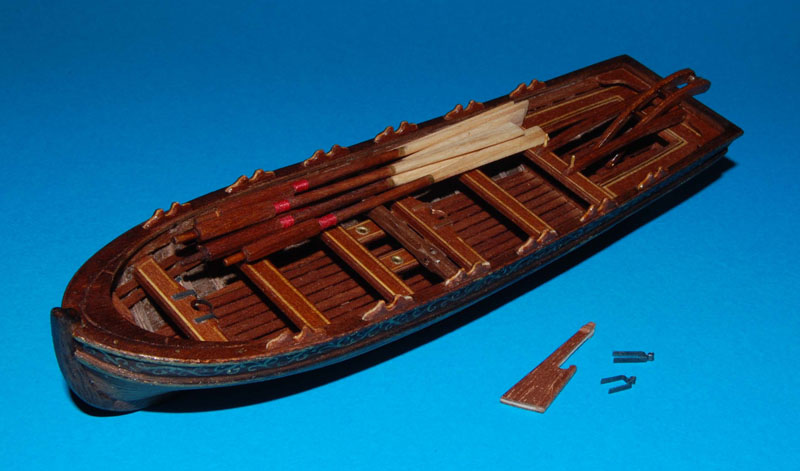

Zrobiłem i wkleiłem ostatnie dulki.

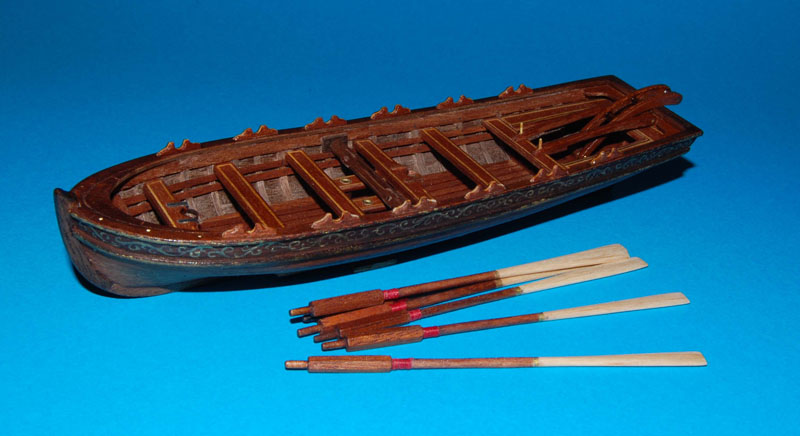

Wg [link widoczny dla zalogowanych] zacząłem malować wiosła,

zrobiłem mankiety czerwoną nicią.

Zacząłem robić ster.

cdn.
