Karrex

Wykonałem pierwsze detale centralnego szybu (studzienki - taka nazwa wynika z artykułu P.Gerlacha).

DECYDUJĄC SIĘ NA STUDZIENKI, NIESTETY POPEŁNIŁEM NIEZAWINIONY BŁĄD,
GDYŻ W LATACH 1769 - 1805 ICH NAJPEWNIEJ NIE BYŁO.
WYMYŚLIŁ JE SZKUTNIK

A ZOSTAŁY WPROWADZONE W ROYAL NAVY W POŁOWIE XIX W.

będą się znajdować między 3 a 4 ławką, tu też będzie kołowrót.

Wykonałem detale obejmy masztów i wkleiłem w ławki.

cdn.

Karrex

PS

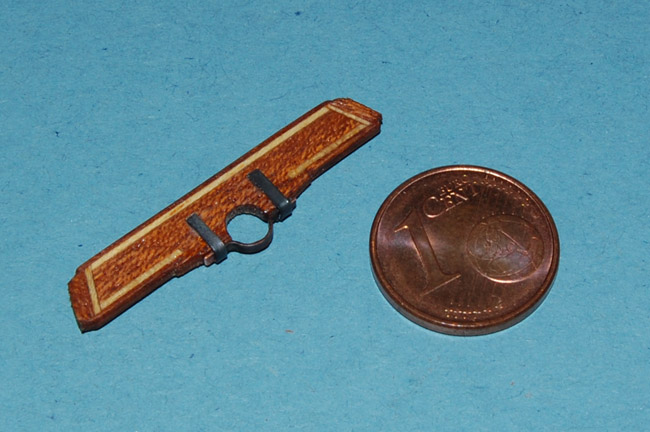

Jeszcze fotka porównawcza w układzie monetarnym Wink

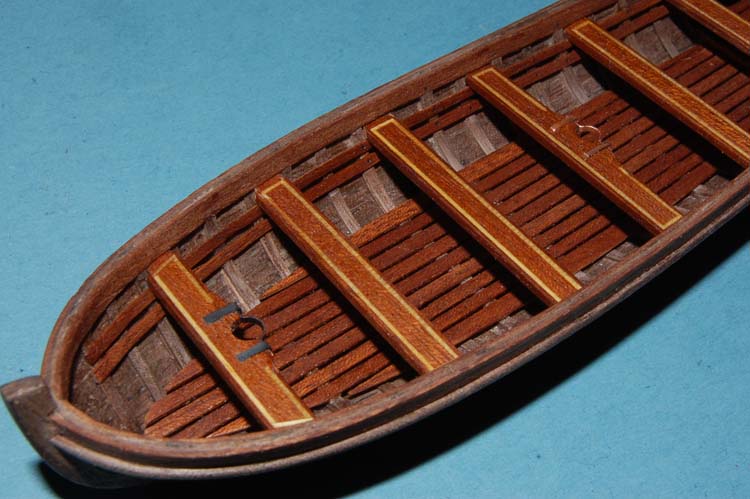

I fotki szalupki (ławki wstawiłem na sucho)

cdn.

Karrex

Kolejny detal szalupki. Beleczka z meranti 3x3 mm, zaokrąglenie w środkowej części na szer. 4 mm.

Beleczkę wpasowałem i wkleiłem na dziobie (w rzeczywistości przechodziły przez otwory w burtach, druga znajdowała się na rufie, patrz >>L'Hermione - na przykładzie szalup L'Hermione).

Wywierciłem otworki w poręczy i szalupie. Przyszpiliłem, aby wywiercić kolejne otworki w części dziobowej.

cdn.

Karrex

2010-10-24
[EDIT] 31.12.2010

Wykonanie szybów na śródokręciu (tu i w dalszych postach) było zbyteczne.
W momencie przystąpienia do realizacji studzienek szalupa przestała być łodzią okrętową Santisima Trinidad.

Kontynuacja

Wykończyłem detal studzienki.
Z beleczki meranti (3x3x5 mm) wykonałem "tulejki" o przekroju ośmioboku i dokleiłem do "deseczek z dziurką".
Całość skleiłem z ławką i wkleiłem z pozostałymi ławkami do szalupy.

cdn.

Karrex · Wysłany: Pon 16:16, 21 Gru 2020 Temat postu: 2010-10-26 / Kołowrót

2010-10-26

Do kołowrotu dorobiłem elementy osi.

I małe ups. Musiałem odkleić ławki z elementem studzienki i obniżyć studzienki względem ławek doklejając paski forniru.
Po prostu między kołowrotem a deskami studzienki było mało miejsca na liny.

Wkleiłem pierwszy element ośki kołowrotu. Na fotkach zbliżenia miejsca wklejenia forniru między ławkę a deski studzienki.

cdn.

Karrex · Wysłany: Pon 16:22, 21 Gru 2020 Temat postu: 2010-10-26 / Kołowrót

2010-10-26

Kontynuacja

Zamontowałem kołowrót.

Wkleiłem parapet szalupy.

cdn.

Karrex · Wysłany: Pon 16:25, 21 Gru 2020 Temat postu: 2010-10-28 / Żurawik

2010-10-28

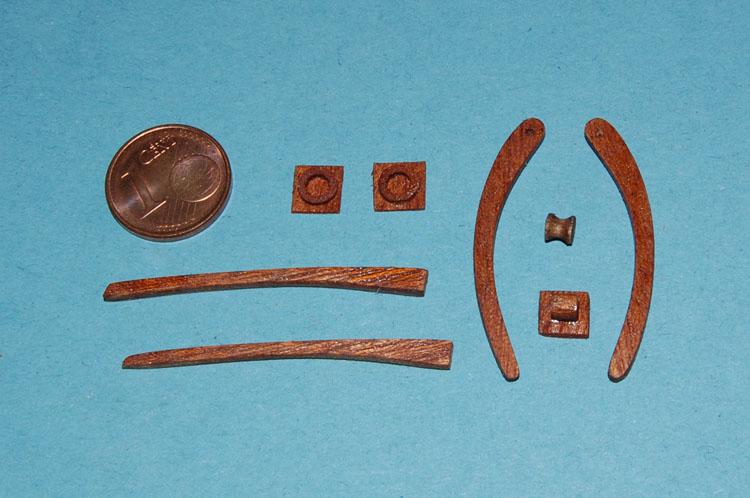

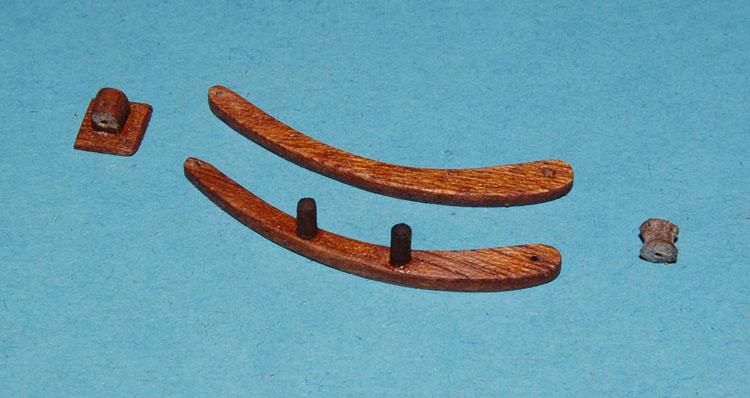

Wykonałem gniazda masztów i elementy żurawika.

Początkowo chciałem zrobić atrapę żurawika, ale skoro kołowrót się obraca... Wink

, wiertełkiem Ø 0,5 mm wywierciłem otworki.

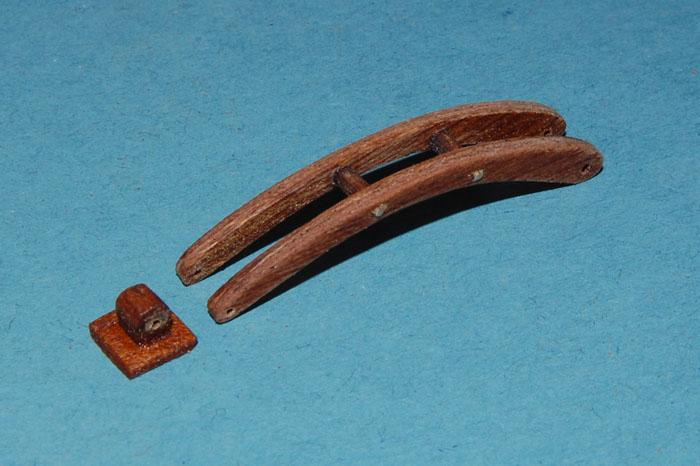

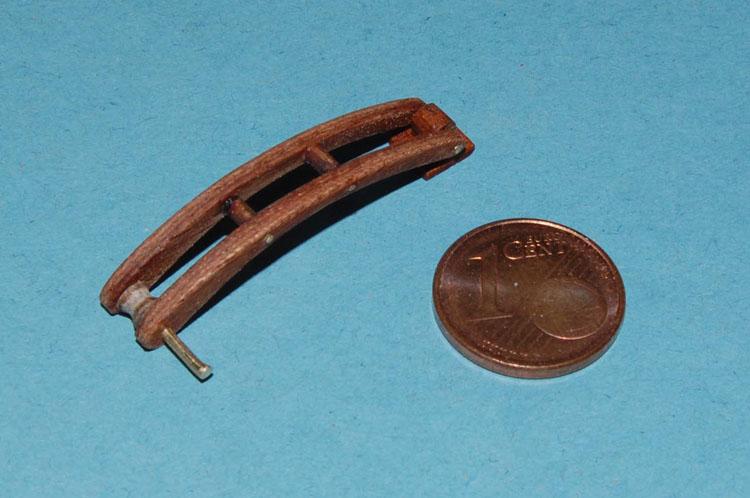

Oś wykonałem z drutu mosiężnego Ø 0,5 mm (rozklepany na końcach jak nit).

Oś krążka zrobiłem z drutu Ø 0,8 mm. W krążku pierwszy otwór wyszedł nie w osi, więc "wyprostowałem" wiertłem o większej średnicy. Drut rozklepany na końcach.

cdn.

Karrex · Wysłany: Pon 16:38, 21 Gru 2020 Temat postu: 2010-11-01

2010-11-01

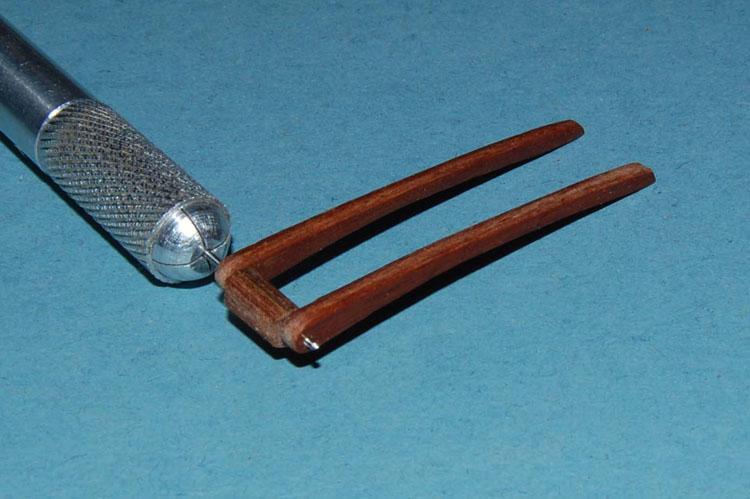

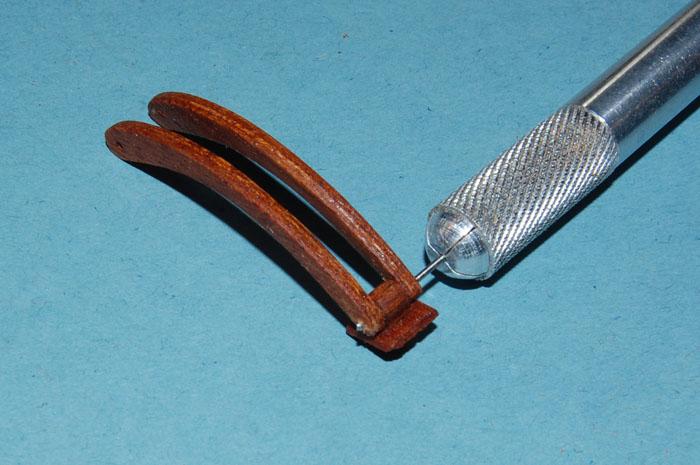

Wiertełkiem Ø 0,5 mm wywierciłem otworki.

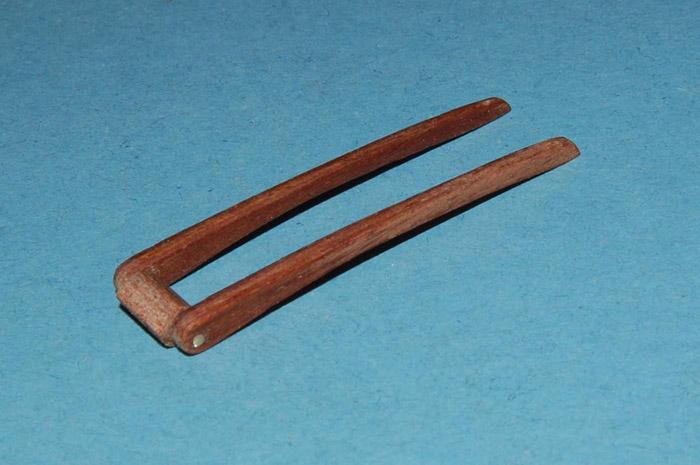

Oś wykonałem (jak poprzednio) z drutu mosiężnego Ø 0,5 mm (rozklepany na końcach).

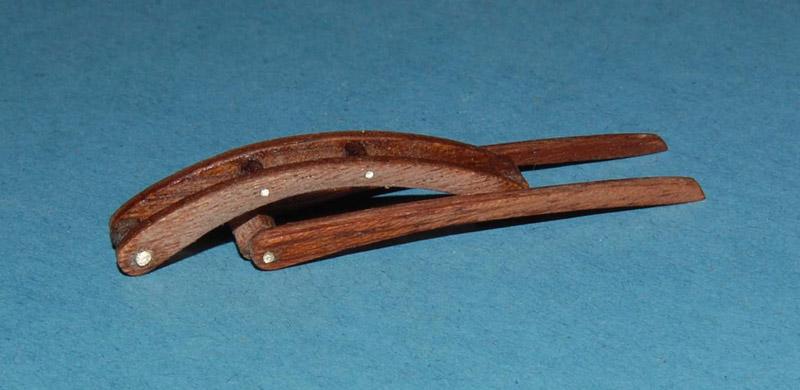

Oba długie elementy przykleiłem do osi klejem CA, żeby unosiły się jednocześnie.

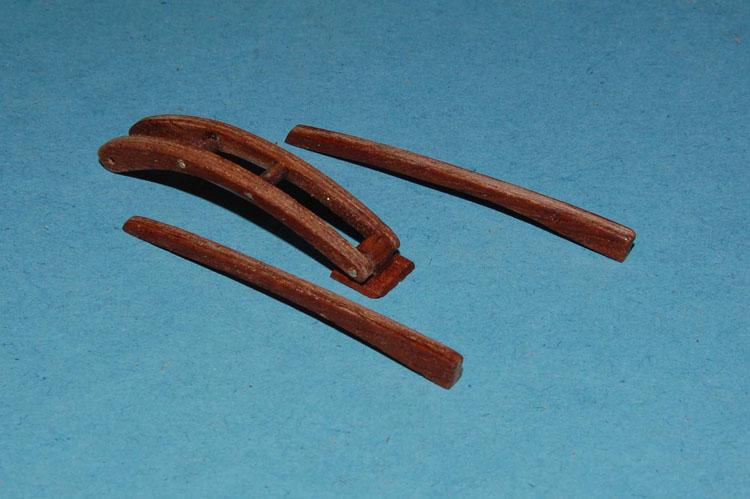

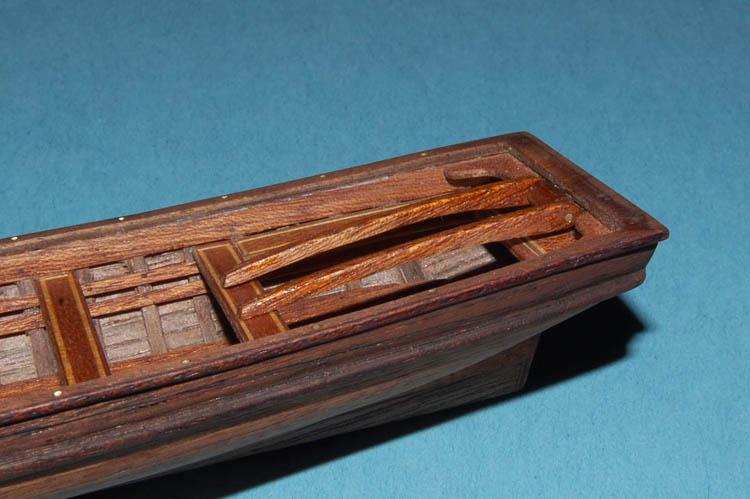

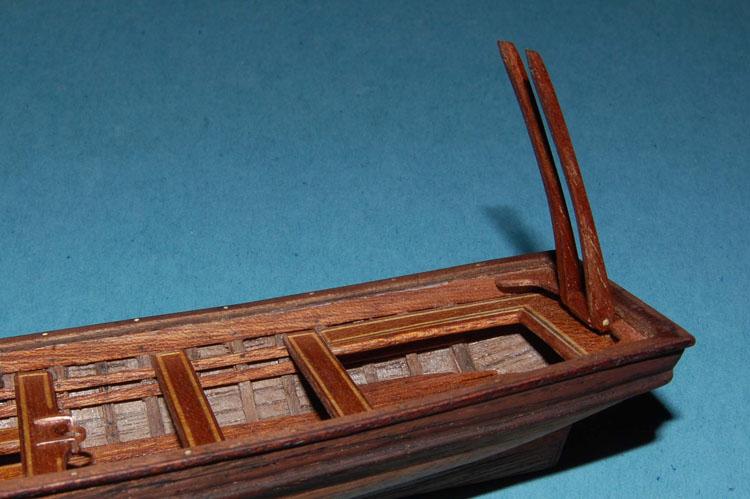

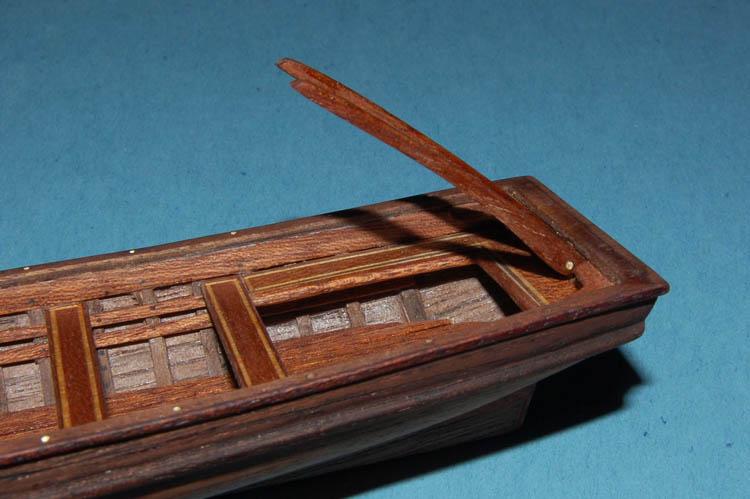

Gotowy detal przykleiłem do pawęży szalupy.

cdn.
