Karrex

24 września 2009

PARKIET - Romby

Jako że komora kajut oficerskich czy salonu (nie bardzo wiem co się tam znajdowało) jest przedzielona stewą rufową dało mi to szansę do zaprojektowania innego wzoru parkietu - gwiazdy na bazie trójkolorowych rombów (a co tam). Przypomnę prosty sposób wykreślania rombów, za pomocą cyrkla (dla nietechnicznych).

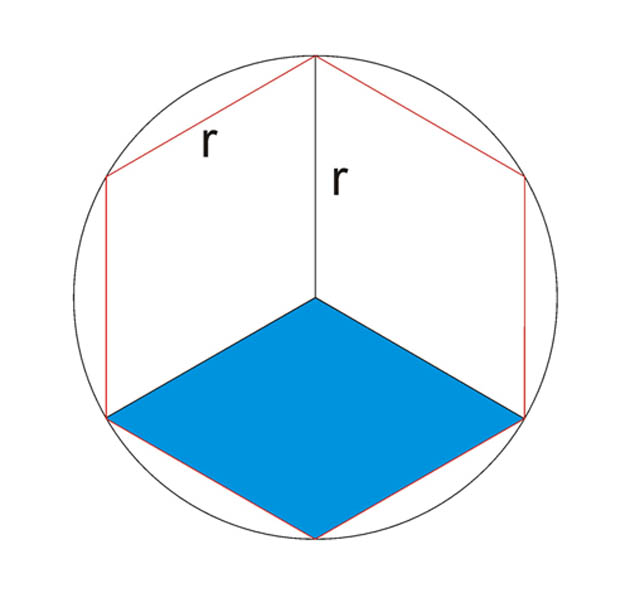

Rysujemy okrąg o promieniu r, następnie promień r odkładamy 6-cio krotnie na okręgu. Powstał sześciokąt foremny. Łączymy środek okręgu z co drugim wierzchołkiem sześciokąta i otrzymujemy romb, który posłuży za szablon.

Promień zaprezentowany w relacji r = 5 mm.
Podłoga z parkietem z rombów ma wymiary 50 x 32 mm.

Przygotowujemy listewki szer. 4 mm z trzech fornirów: jasny - brzoza, brązowy - meranti, ciemny - wenge i wycinamy romby (kąty 120° i 60°),

które nożna łączyć w różne wzory. Od najprostszych jak lina /poniżej/

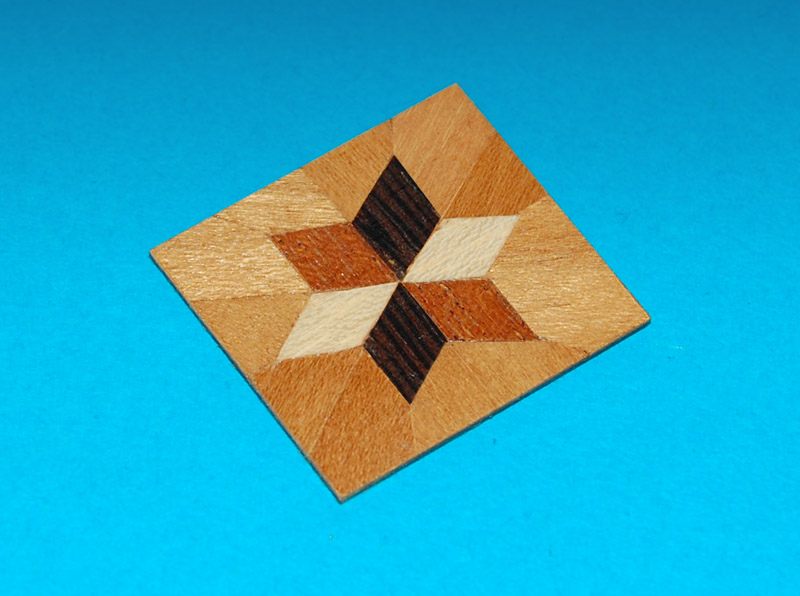

czy wzór sześcioramiennej gwiazdy,

który może być odrębną dekoracją

lub po dołożeniu kolejnych rombów uzyskać zupełnie coś innego Laughing

aż do [link widoczny dla zalogowanych] lub innych [link widoczny dla zalogowanych].

Żeby był poprawny efekt elementy muszą być jednakowe i idealnie wycięte (niestety Wink

, trochę mało się przyłożyłem Embarassed

). Najlepiej to zrobić sobie przymiar wg którego będziemy ciąć.

Należy jeszcze pamiętać aby słoje danego koloru szły w tym samym kierunku (wybierałem takie fotki, żeby było to dobrze widoczne).

Tak się prezentują parkiety w obu kajutach, teraz brakuje tam drzwi (o obrazach na ścianach nie wspomnę Laughing

).

Rombowa jeszcze przed szlifowaniem (wł. cyklinowaniem, bo teraz mam sprawność parkieciarza Laughing

) i lakierowaniem.

Karrex

27 września 2009

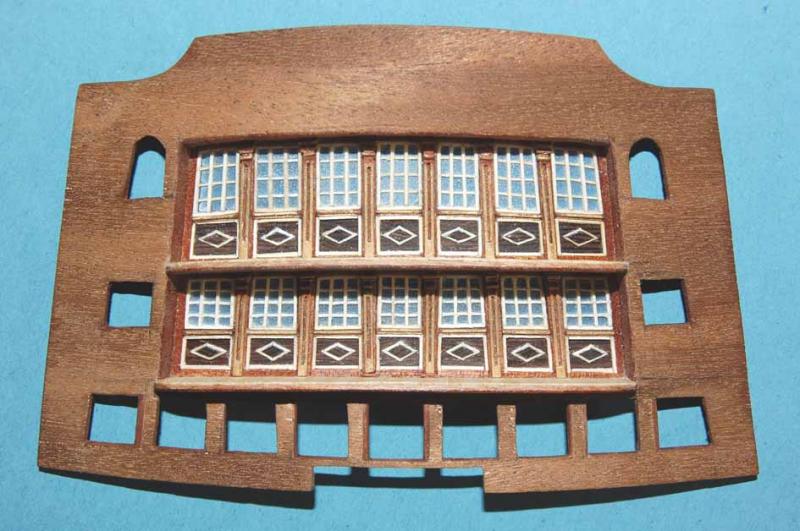

Uff. Skończyłem płyciny na drugim balkonie.

Karrex

28 września 2009

Wstawiłem (na sucho) pozostałe okna (po bokach i na dole), żeby udokumentować ten etap budowy.

Z [link widoczny dla zalogowanych] w górnym salonie? Wink

(nie robię oświetlenia Laughing

).

Karrex

Wykonałem detal, na którym umieszczę dekoracje ([link widoczny dla zalogowanych] lub [link widoczny dla zalogowanych]).

Element wykonałem sklejając 4 warstwy forniru merbau, a na wierzch wenge.

Jeszcze obramowanie wewnętrzne tego elementu i dekoracje.

Karrex

2 października 2009

Przygotowałem listwy ok 4 mm; gięcie na gorąco /w dalszym ciągu zalecam ostrożność/.

Wklejam do elementu.

Na łuku (dół detalu, łuki w dwóch płaszczyznach) wklejałem listwy szer. ok 5 mm, odcinkami ok 15 mm. Następnie dokleiłem drugą warstwę listewek, aby obramowanie było szersze. Po wyschnięciu doszlifowałem do odpowiedniej wysokości /grubości/

Grubość detalu 3,25 mm.
Wysokość obramowania 3,75 mm.

Karrex

5 października 2009

Przygotowałem listwy (opaski) wykończeniowe dołu balkonu; gięcie na gorąco do kształtu balkonu.

I pawęż w pełnym słońcu.

Listwy górnego balkonu.

Profil listwy i profil poręczy balustrady (metoda naklejkowa czyli naklejanie 3 do 4 warstw forniru o różnej szerokości, zaokrąglanie papierkiem ściernym Laughing

).

Listwy po wygięciu i spasowaniu wklejone do pawęży

Tak się prezentuje całość.

Karrex

8 października 2009

Poręcz

Listwy poręczy balkonu nie udało mi się wygiąć do właściwego kształtu, więc zaokrąglenia zrobiłem oddzielnie, wycinając z forniru łuki i doklejając do listwy.

Tralki

Pora na tralki. Zrobiłem tralkę 7 mm, a że potrzebuję w pierwszym etapie półkolumienki, postanowiłem odlać je z Distalu. Żeby skrócić czas zrobiłem formę (odcisk) w modelinie.

Po wstępnej obróbce przygotowałem do wklejenia po 5 tralek.

Karrex

10.10.2009

Tralki - półkolumienki wkleiłem po bokach pawęży. Szukając koncepcji wykończeniowej na tralki nałożyłem warstwę akrylu (siena), a następnie przetarłem brązem (złoty proszek na szelaku).

I dalsze wklejanie tralek (symetrycznie po obu stronach) i malowanie

Przymiarka poręczy.

I przetarcie brązem.
