Karrex · Wysłany: Czw 22:09, 24 Lut 2022 Temat postu: 2010-06-05 Kołkownice

2010-06-05

Po blisko miesięcznej niechęci, zmobilizowałem się i wziąłem za kończenie nagelbanków fokmasztu.

Jeszcze podpory drugiej kołkownicy i nagelbanki gotowe Laughing

.

Karrex · Wysłany: Czw 22:10, 24 Lut 2022 Temat postu: 2010-06-08 Kołkownice

2010-06-08

Zaszelakowałem kołkownice i wkleiłem przy opętniku fokmasztu.

Podpory to nie jest mój pomysł, wzorowałem się na wielokrotnie cytowanej przeze mnie relacji.

Karrex · Wysłany: Czw 22:11, 24 Lut 2022 Temat postu: 2010-06-10 Polery

2010-06-10

Polery

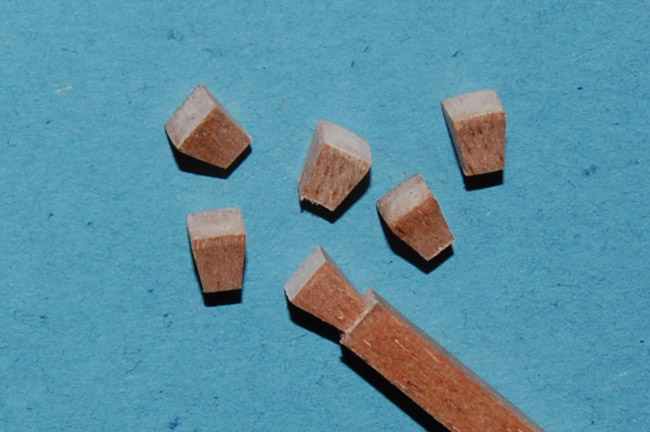

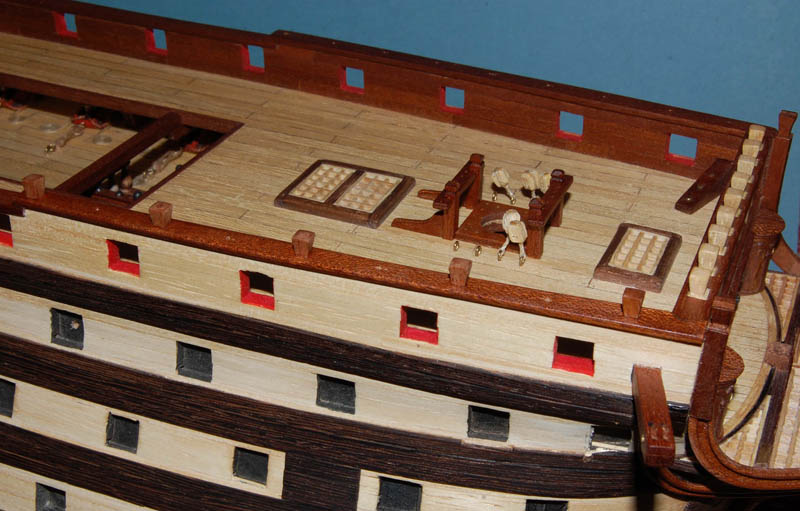

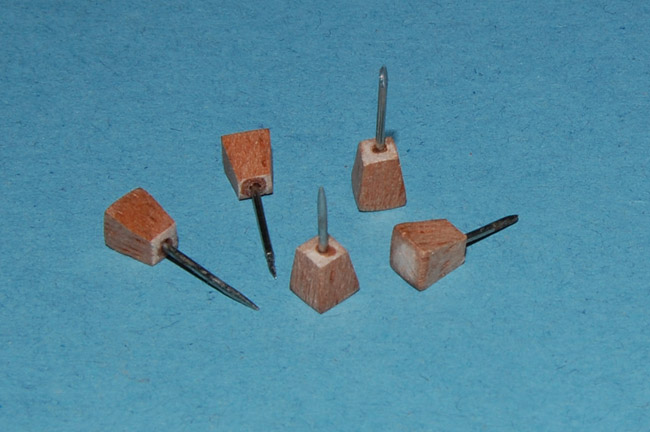

Będąc w części dziobowej, wziąłem się za wykonanie polerów z meranti (4 x 4 x 5 mm, 18 sztuk).
W pachołki po nawierceniu otworu wkleiłem bolce Ø = 0,6 mm na klej CA.

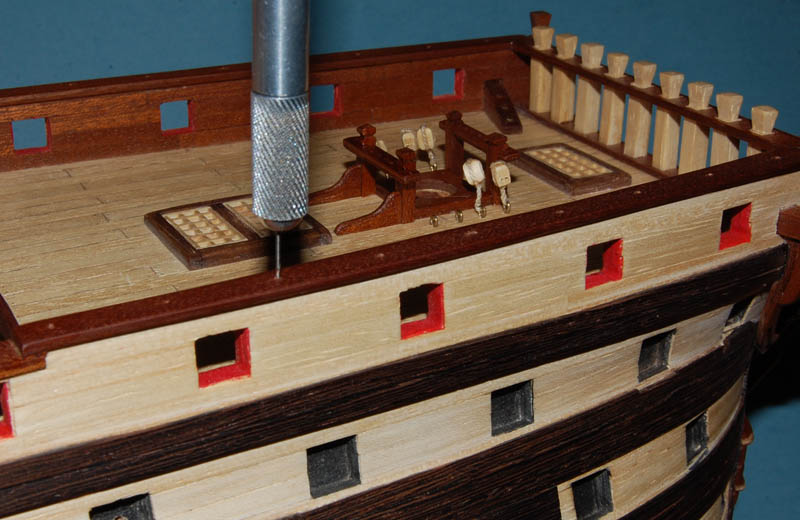

Natrasowałem po 9 punków na burtę (←17 mm→) i nawierciłem wiertłem Ø = 0,6 mm na bolce.
I klejem CA przykleiłem polery.

Karrex · Wysłany: Czw 22:14, 24 Lut 2022 Temat postu: 2010-06-12 Polery / Pachołki

2010-06-12

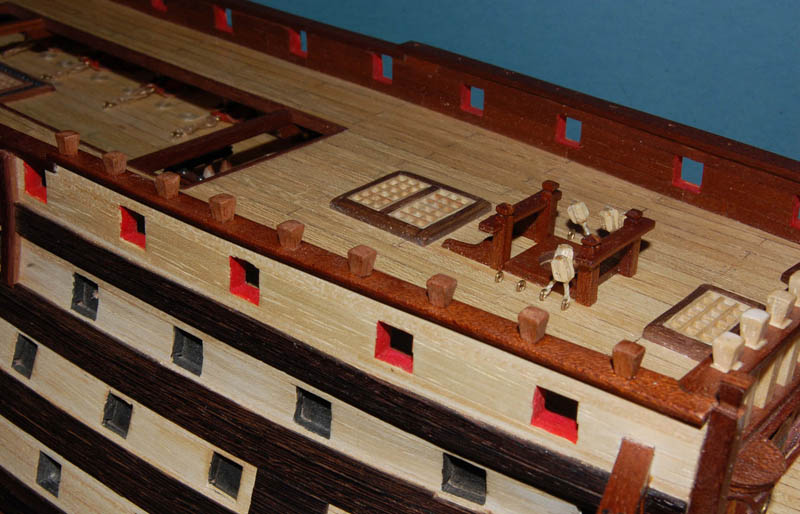

Po sterburcie pora na polery na bakburcie.

Karrex · Wysłany: Czw 22:17, 24 Lut 2022 Temat postu: 2010-06-13 Schody burtowe

2010-06-13

Schody burtowe

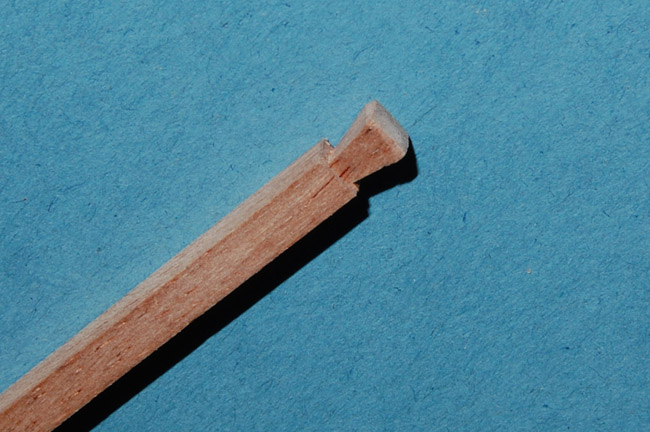

Przystąpiłem do wykonania schodów burtowych (dłuższych - 18 x 4 x 3 mm) 12 szt. na burtę, co daje 24 na model, a 48 na model z przekrojem Wink

.
Krótsze mają wymiar 8 x 4 x 3 mm - 14 szt. na model.
Trochę zmodyfikowałem kształt stopni względem instrukcji, trzymając się wymiarów.

Schody burtowe chciałem zrobić wg planu w [link widoczny dla zalogowanych]. Tu otwór wejściowy usytuowany jest pomiędzy ambrazurami, a jeżeli to będzie niemożliwe
to zrobię wzorując się na HMS Victory, czyli otwór zrobię w ambrazurze.
Do przemyślenia.

Karrex · Wysłany: Czw 22:18, 24 Lut 2022 Temat postu: 2010-06-15

2010-06-15

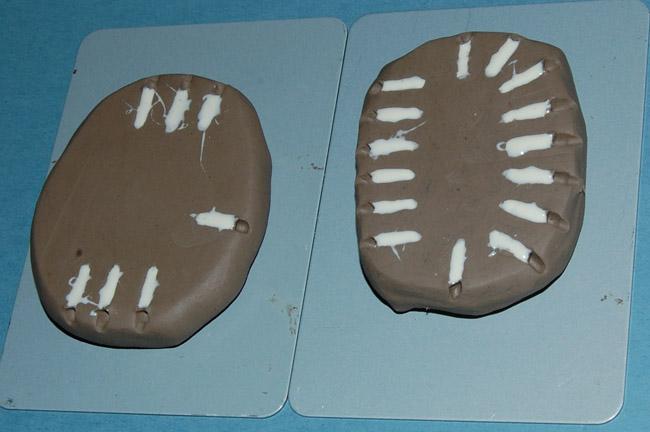

Mozolnie sklecam stopnie schodów Wink

, pierwsza 12 prawie gotowa.

Przymiarka na burcie wg schematu z kolekcji DeA.

Do następnego raportu Wink

Karrex · Wysłany: Czw 22:21, 24 Lut 2022 Temat postu: 2010-07-09 Galion

2010-07-09

Galion

Spraw decyzyjnych trochę się już uzbierało, ale żeby nie było przestojów postanowiłem odlać galion. Gdy ostatnio [link widoczny dla zalogowanych] było wszystko w porządku. Formę chciałem teraz zmodyfikować dodając "kołki spasowujące" (w druku pasery Wink

), ale zauważyłem, że forma się deczko obkurczyła (pewnie za długo czekała) Sad

.
Odlewanie chciałem przeprowadzić w dwóch etapach, ale postanowiłem poeksperymentować i zrobić cały odlew od razu.

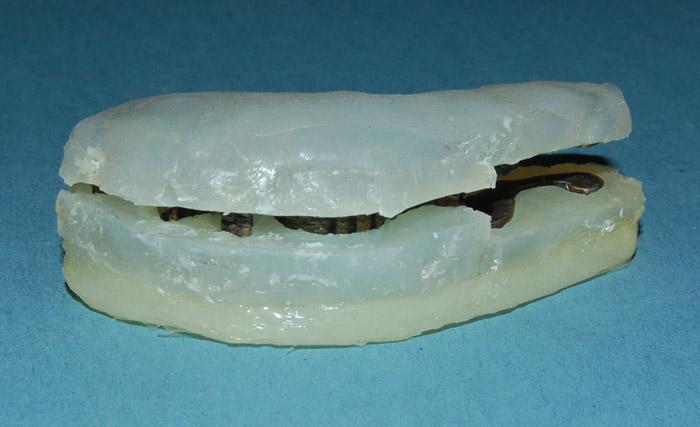

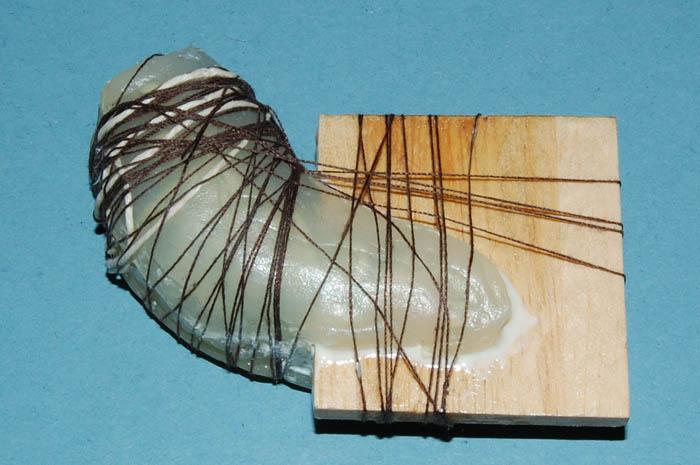

Nie mając prawidłowo przygotowanej formy obwiązałem nitką co by się nie rozjeżdżało.

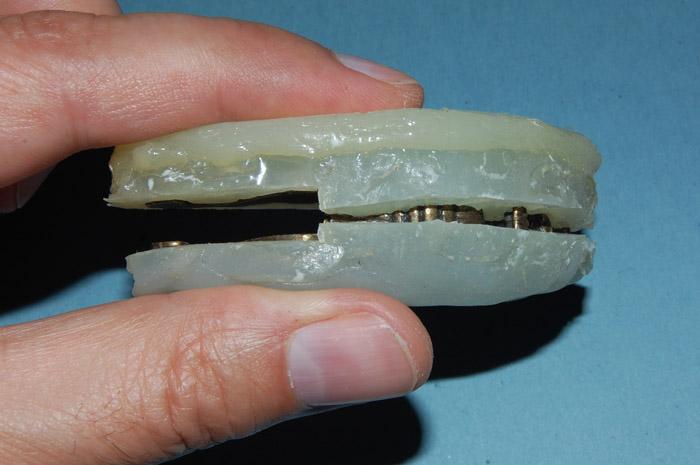

Nadmiar Distalu zużyłem na odlanie tralek do wykuszy rufowych i balustradek na pokłady.

cdn.

Karrex · Wysłany: Czw 22:24, 24 Lut 2022 Temat postu: 2010-07-10

2010-07-10

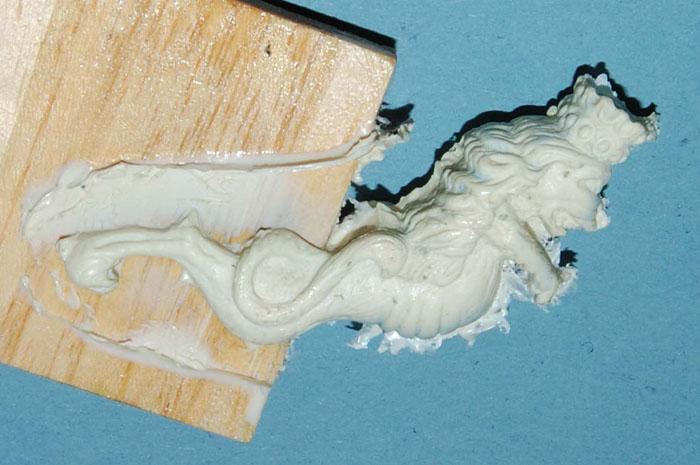

Pierwszy raz coś takiego odlewałem (i w taki sposób), ale ku mojemu zdziwieniu nawet wyszło.
Zazwyczaj jest tak, że jak z formy się "ulewa", to w odlewie brakuje.

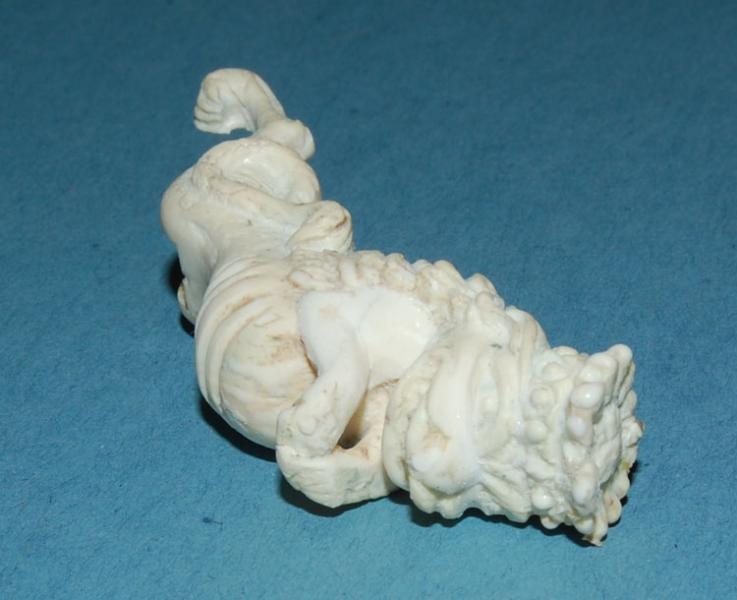

Te ciemniejsze obszary w pysku i pod to wyrwany kawałek formy Sad

.

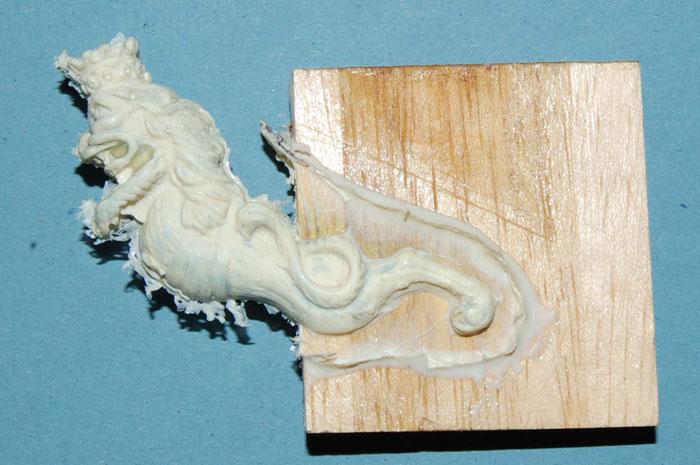

Po wstępnym ścięciu nadlewek.

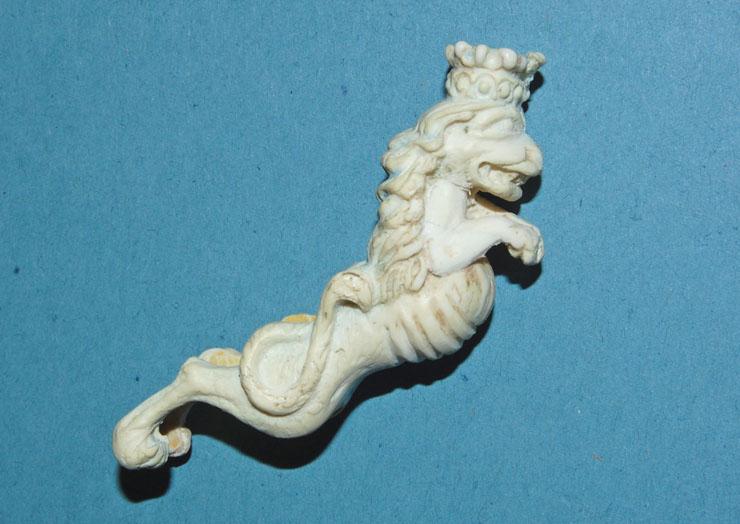

Odlew jest mniejszy od pierwowzoru, ale będę mógł pokombinować jak poprawić jego anatomię - przednie łapy i fizjonomię.
Obkurczenie formy ok. 2-3 mm

Forma właściwie nie nadaje się do wykonywania dalszych odlewów.

Przednie łapy chcę zrobić w formie wspartej (jak ktoś nazwał proszącej) może na mieczu lub na herbie Wink

Z powodu obkurczenia formy, tylna łapa wyszła 2mm krótsza. Zrobiłem odcisk w modelinie i po zeszlifowaniu łapy w odlewie, odlałem łapę o poprawnej długości, jednocześnie na odlewie zrobiłem bandę i zalałem Distalem. Po kilku godzinach, gdy Distal był jeszcze plastyczny (nie stwardniał) zdjąłem modelinę i ukształtowałem z grubsza łapę.

Wyciąłem dłutkami i nożykami nadmiar materiału w górnej części, nadając kształt zgięcia łapy.

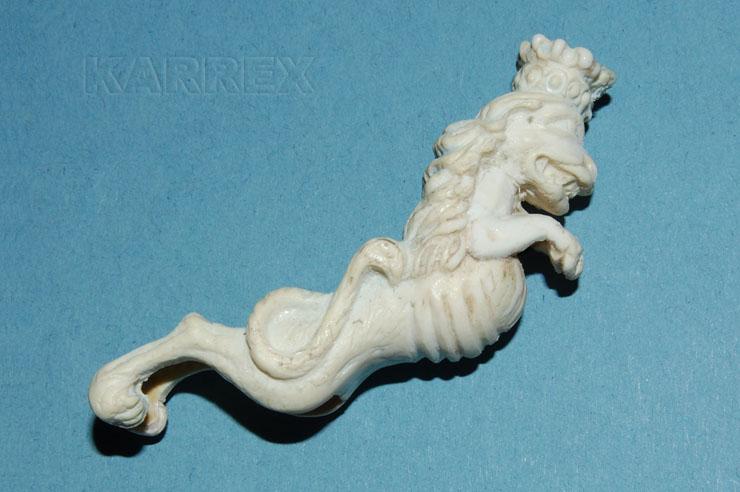

Tylne łapy są już jednakowej długości, a między przednimi łapami wyciąłem ażur

Formę mogłem zrobić z plasteliny i przednie łapy "wyrzeźbić" w negatywie bezpośrednio w formie.
