Karrex · Wysłany: Czw 21:24, 24 Lut 2022 Temat postu: 2010-04-15

2010-04-15

Kontynuacja

Dopasowałem i wkleiłem ostatni greting.

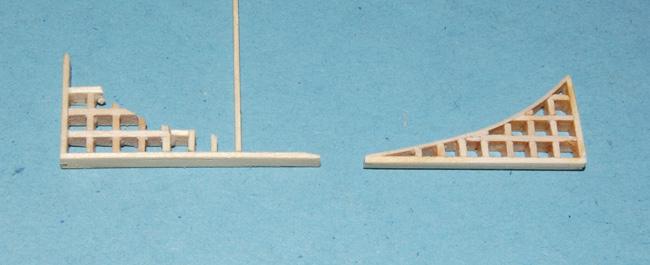

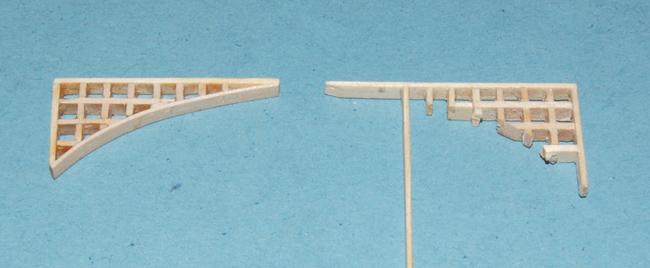

Zacząłem robić gretingi przydziobowe (ponadplanowe).

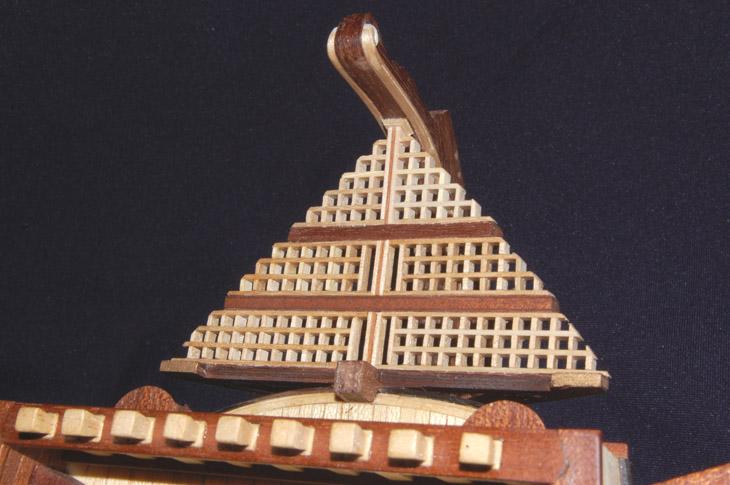

Jeszcze słówko w sprawie gretingów. Jak zacząłem budowę ST przyjąłem „budowę zestawową” i gretingi są takie jak w zestawie i kolekcji DeA, więc w koszu dziobowym konsekwentnie robię takie same gretingi. Powinny być w proporcjach 1 : 1 czyli otwór szerokości listwy, najlepiej zamienić na mniejsze oczka, jak pisałem wyżej choćby kupne 2 x 2 mm.

Jest jak jest, może to jeszcze wymienię, jak ukończę kadłub.

[EDIT 2012.02.27]
Gretingi usunąłem, ale trochę późno (lepiej późno, niż wcale Wink

)
[link widoczny dla zalogowanych]

Karrex · Wysłany: Czw 21:26, 24 Lut 2022 Temat postu: 2010-04-16 Kosz dziobowy

2010-04-16

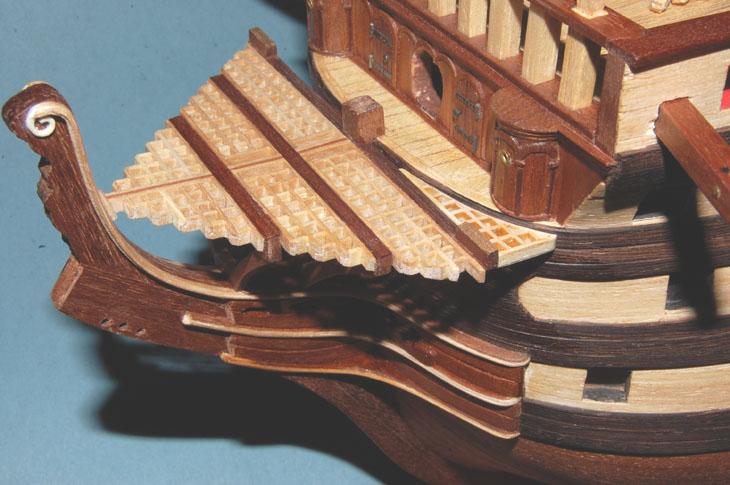

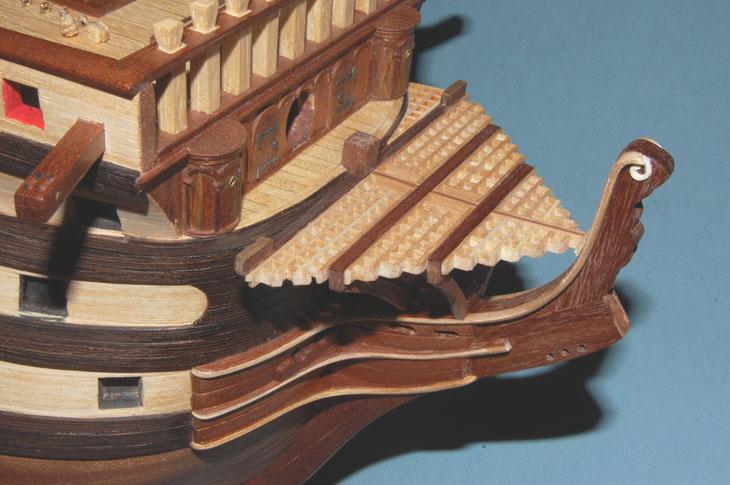

Po wklejeniu ostatniego gretingu, okleiłem powstałą platformę listwami.

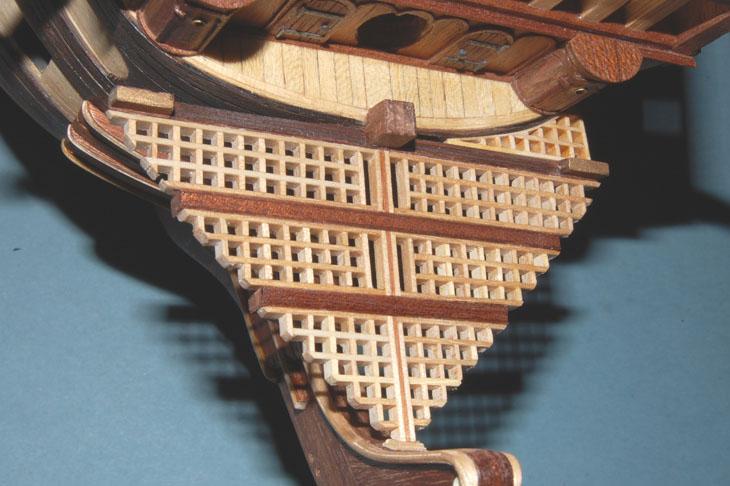

Na zdjęciach trochę przekontrastowane wnętrza oczek gretingów (w realu tego nie widać).

Karrex

2010-04-18

Listwy kosza dziobowego

Ponieważ podniosłem nieco płaszczyznę gretingów, musiałem zmodyfikować i zrobić nowe listwy.
Po kilku próbach zrobienia właściwego szablonu, sukces (ale połowiczny).

Górną listwę postanowiłem zrobić jako jeden element (z belką). Kleiłem warstwowo z pasków forniru wygiętych do kształtu.

Aby dopasować listwę z belką do platformy kosza, trzeba ją wygiąć w drugiej płaszczyźnie. To niestety się nie udało, zbyt duży kąt.

Po próbie gięcia - na zdjęciu widać jak odgięły się listewki, a uzyskany kąt był niewielki.

Przeciąłem listwę, z nadzieją, że uda mi się dopasowywać ją na koszu.

To też się nie powiodło. Muszę wymyślić inny sposób.

Karrex

Kontynuacja

Przystępując do realizacji kosza, postanowiłem sobie nieco utrudnić robiąc listwę profilowaną z boku i połączoną z belką.
Niestety technologicznie nie jestem na poziomie frezowania, więc profil listwy uzyskałem klejąc różnej szerokości paski forniru (dlatego wybrałem tę metodę).
Na poprzednich fotkach słabo to widać, więc zrobiłem nowe, żeby to zobrazować.

Ta metoda jest OK, ale tylko przy wyginaniu w jednej płaszczyźnie (i można uzyskać kształty naprawdę fantazyjne), w drugiej płaszczyźnie muszę wygiąć ok. 40°, a to jest już nie do uzyskania.
Przemyślałem sprawę, porobiłem próbki i już mam rozwiązanie na te listwy. Nie będzie to tak finezyjne jak na fotkach wyżej, ale również do przyjęcia.
Ale to już w następnej relacji Wink

.

Karrex

2010-04-20

Listwy wykonałem z najcieńszego forniru jaki miałem (0,4 mm) sklejonego ze sobą, wg pierwszej koncepcji, czyli odrysowałem od przygotowanego szablonu.
Następnie wyciąłem szczelinę

i nakleiłem na kolejny fornir.

Pokleiłem wszystkie przygotowane warstwy.

Belkę skleiłem z kolejnych warstw.

Karrex

Kontynuacja

Listwy przeszły pomyślnie próby gięcia

i szelakowania Laughing

.

cdn.

Karrex · Wysłany: Czw 21:38, 24 Lut 2022 Temat postu: 2010-04-21 Listwy - klejenie

Kontynuacja

Klejenie listew kosza podzieliłem na dwa etapy. Nawierciłem otwory w belce i przykleiłem do kadłuba i do pierwszej wręgi.

W drugim etapie przykleiłem do krawędzi platformy i końcówkę (stykowo CA) do stewy.

Uniosłem nieco trzeci greting (trójkątny) uzyskując lekko łukowatą płaszczyznę.

cdn.

Karrex · Wysłany: Czw 21:40, 24 Lut 2022 Temat postu: 2010-04-23

2010-04-23

W sposób analogiczny zrobiłem najkrótsze listwy. Wygiąłem na gorąco do kształtu, zaszelakowałem i wkleiłem (końcówki stykowo CA).

Wkleiłem drugą listwę.

Przy montażu belki z pierwszą listwą przyciąłem gzymsik.

cdn.
