Stewa dziobowa / Nos / Kolano dziobowe
[Temat wydzielony z relacji Santisima Trinidad i uaktualniony 16 kwietnia 2012 r.]

Nos i kolano dziobowe (stewa w kolekcji) są uproszczone. Postanowiłem je nieco zwaloryzować i okleiłem (stewę) wzorując się na modelu Włocha o nicku jack.aubrey z "niebieskiego forum":

Koledzy delikatnie dali do zrozumienia, że powyższy układ jest niewłaściwy Wink

Znalazłem kilka rozwiązań "belkowania":

HMS Victory

Jeden z kolegów zamieścił plan stewy HMS Victory (zapewne z jakiejś instrukcji zestawu), gdzie belki idą pionowo, czyli tak jak zrobił jack.aubrey - czyżby wzorował się na tym planie? Wink

.

I jeszcze ilustracja z książki "H.M.S. Victory Building, restoration & repair"

Jednak stewa - kolano dziobowe Victory wg "Anatomy of ..." ma te belki zupełnie inaczej

Nie ma takiego jak stewa ST, więc żeby nie blokować budowy, nakleję listwy po formie kolana dziobowego (łuku galionu).

dolna część

i górna część stewy

Jeżeli ktoś z kolegów zechce również waloryzować stewę (kolano dziobowe), to należy pamiętać, aby ścienić ją o dwie grubości forniru (w miejscu gdzie będzie figura galionowa, tak żeby mieściła się między łapami lwa). Cytowany modelarz jack.aubrey (ten sam, który prowadzi pokazowe relacje na włoskiej stronie DeAgostini) jej nie ścienił i żeby osadzić figurę musiał wyciąć fornir.

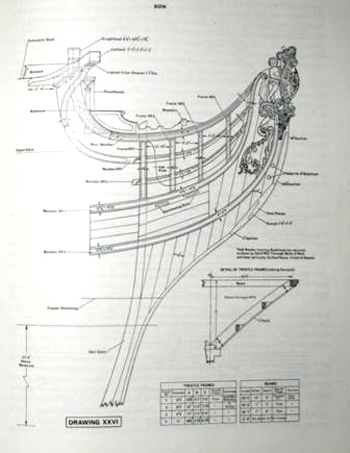

Układ belek można wzorować na "The Anatomy of Nelson's Ship", taki sam jak w "Anatomy of the Ship. HMS Victory"

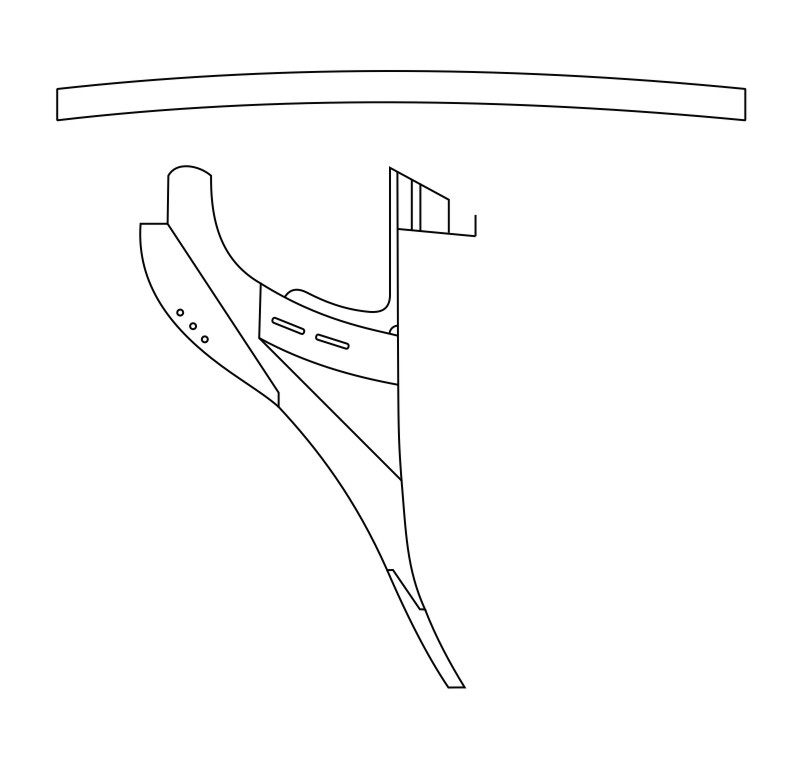

Rysunek dla stewy Santisima Trinidad wg kol. Rado. Jak widać bardziej wzorował się na stewie Victory niż na stewie ST, więc i tak trzeba będzie to sobie rozrysować indywidualnie.

u góry krzywizna pokładnika
