[link widoczny dla zalogowanych] - uzupełnienie

Póki jeszcze mam dostęp do okien podam wymiary otworów na mojej pawęży.

Nie podawałem tych wymiarów, bo każdemu wyjdzie co innego (szerokość okna na balkonach wychodzi z podziałów wnęki, pomniejszone o szerokości szprosów - pilastrów między oknami).

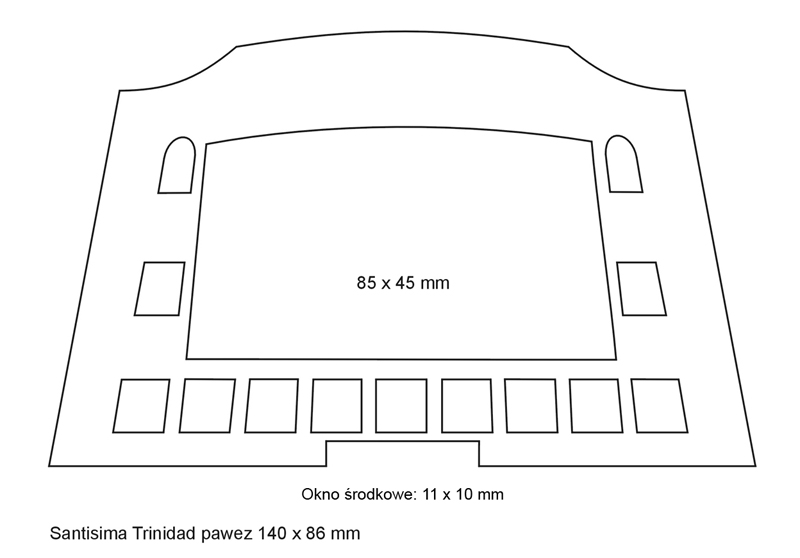

Przed przystąpieniem do prac, przygotowałem "orientacyjny" rysunek wg którego wycinałem otwory okienne.

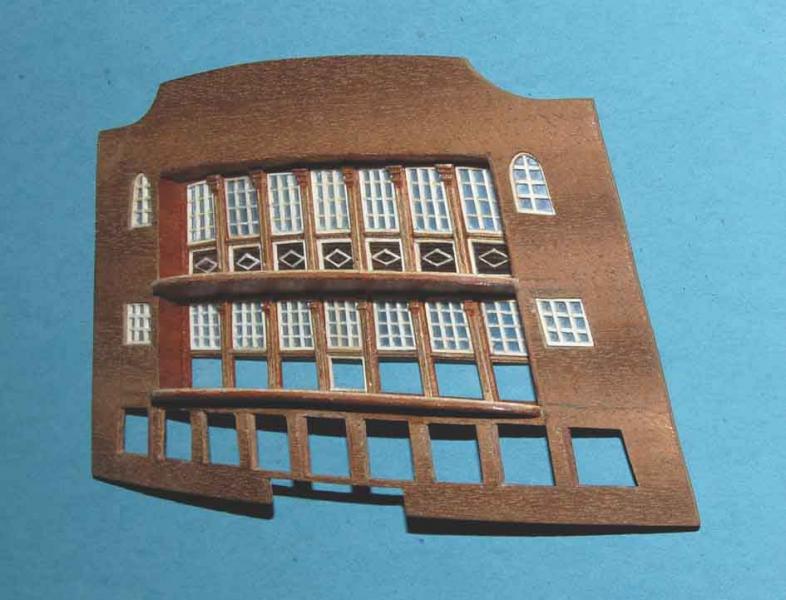

Napisałem orientacyjny, gdyż w trakcie prac dokonywałem modyfikacji (np. widać wklejki w dolnych otworach zmniejszające światło okna).

Okna górnego balkonu:

Wymiary środkowego okna w drzwiach (bez płycin).
wysokość: - 12 mm
szerokość: - 8 mm
odległość między oknami - 2 mm (na to naklejam pilastry o szer. 2 mm)
wym. światła w ościeżnicy
wys.: - 18 mm
szer.: - 8 mm

Okno łukowe:
wys. - 11 mm
szer. podst. - 7 mm

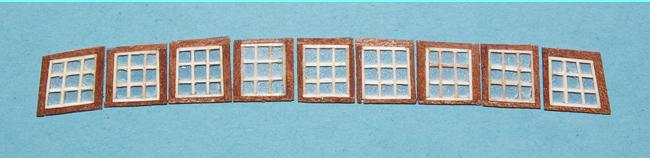

Okna dolnego balkonu:

Wymiar samych okien bez płycin:
wys. - 11 mm
szer. - 8 mm
Po przeróbkach na dolnym balkonie zrobiłem drzwi. Po 1 mm z każdej strony nachodzą na ościeżnicę.
Wymiar drzwi:
wys. - 21,5 mm
szer. - 10 mm

Okno boczne (skrajne):
wys. - 9 mm
szer. dół - 9 mm
szer. góra - 8,2 mm

Okna pod balkonami:

wys. - 11 mm
szer. - 10 mm
odległość między oknami - 3,5 mm (pilastry 3 mm)

Dolna krawędź okna 6 mm od dolnej krawędzi pawęży.

Po przeróbkach modyfikowałem okna (opis [link widoczny dla zalogowanych])

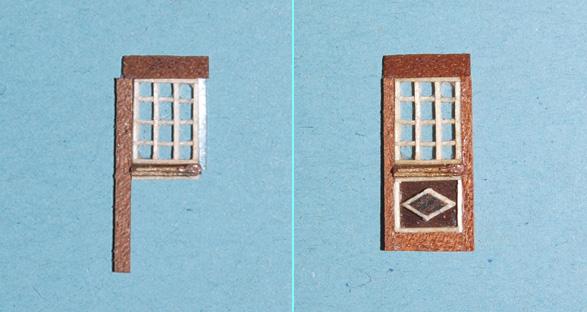

Drzwi balkonowe
zrobiłem również drzwi na dolnym balkonie
o wym.: 10 x 21,5 mm

Więcej w relacji
