Karrex

Plany kotwic

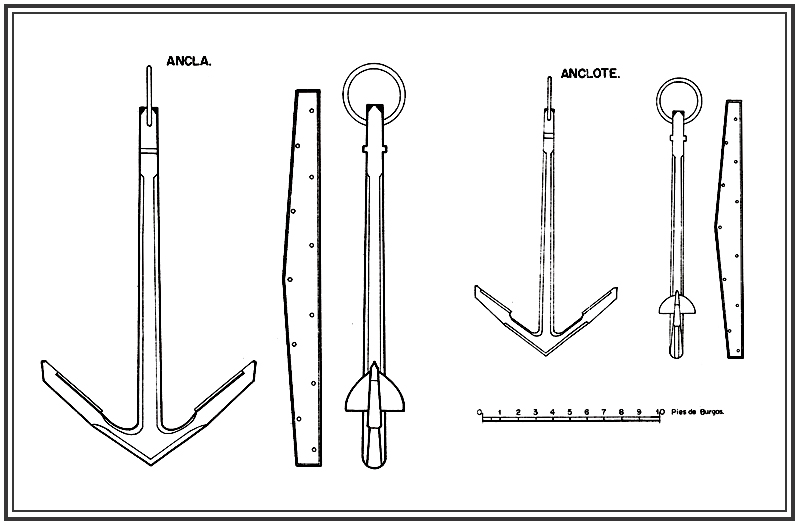

Wg planów na stronie [link widoczny dla zalogowanych] wynika, że było 10 kotwic
• 5 kotwic o wadze 3312 kg
• 1 kotwica - 3036 kg
• 1 kotwica - 2760 kg

• 1 kotwica - 1150 kg
• 1 kotwica - 782 kg
• 1 kotwica - 414 kg

[link widoczny dla zalogowanych]

Doskonale widać, że poprzeczki są dłuższe od kotwic. Nie pokrywa się z kotwicą z kolekcji.

+ 2 kotwice do łodzi

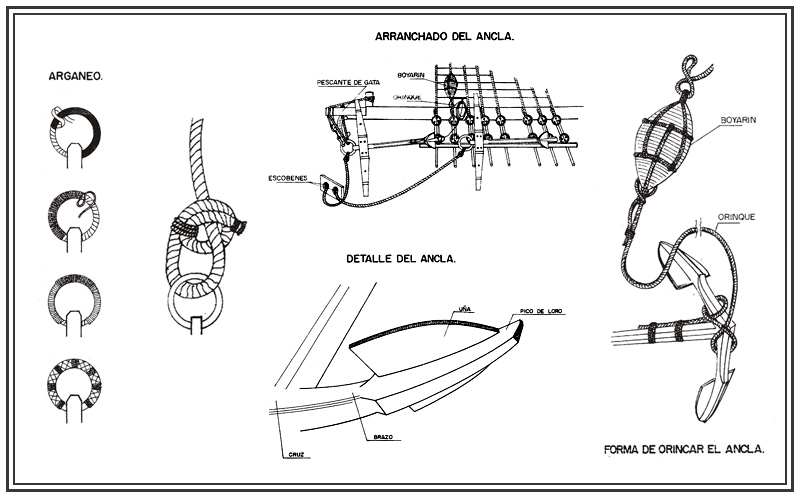

owijka na pierścieniu, węzeł kotwiczny, sposób podwieszania kotwic

Kształt drewnianych poprzeczek przy typowych kotwicach epoki żagla (z artykułu p. Krzysztofa Gerlacha).

A – prawie niezmienna na okrętach angielskich;
B i C – francuskie z lat 1680.;
D i E – francuskie z połowy XVIII w.;
F – hiszpańska z połowy XVIII w.;
G – najbardziej charakterystyczna dla okrętów francuskich z drugiej połowy XVIII i pierwszej połowy XIX w.

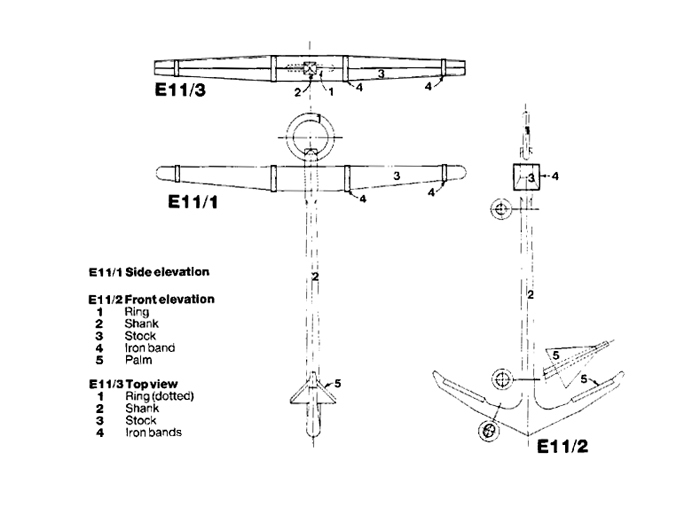

Plan kotwicy z "Anatomy of ...HMS Victory"

Plan kotwicy modelu "Predystynacja"
[img]http://www.koga.net.pl/phpbb3/bridge/file.php?id=3685&mode=view[/img]

Zobacz też:
[link widoczny dla zalogowanych]
[link widoczny dla zalogowanych]

Karrex

gruby9999 napisał:

Boja kotwiczna (anchor buoy)

Jest to boja kotwiczna (anchor buoy).
W modelach, które widziałem jest po obu stronach burt. Niestety żadnych dokładnych materiałów nie mam. Boje można wykonać z drewna i nadać kształt "cygarowaty" - jak piłka do rugby lub jak na Twoim przykładzie dwa połączone stożki. Wielkość ustal na podst. zdjęć.

Ja szacuję wymiar między 15 a 20 mm, ø 7 - 9 mm.

Na modelach z epoki

La Belle Poule, 1765

[img]http://www.koga.net.pl/phpbb3/bridge/file.php?id=15845&mode=view[/img]

Bernard Frolich

La Belle Poule, Michel Magerotte

Santisima Trinidad - Sorli

[link widoczny dla zalogowanych]
[link widoczny dla zalogowanych]

[img]http://www.koga.net.pl/phpbb3/bridge/file.php?id=4550&mode=view[/img]

"dwa stożki"

Model z epoki - Ipswich, 1730, starszy od Santisima Trinidad i Victory
[link widoczny dla zalogowanych]

przykład wiązania do kotwicy

Poszukaj na niebieskim forum modelshipworld.com .

Prośba do kolegów, jak coś znajdziecie na temat, to dodajcie do wątku.
