Karrex

KABESTAN

Kabestan został pominięty w naszej kolekcji (co nie znaczy, że będzie w drugiej wersji), bo z powodu braku w moim archiwum rzetelnego planu Le Soleil Royal trudno jednoznacznie stwierdzić, czy na widocznych pokładach był kabestan (czy nie) i ewentualnie na którym.

Jeżeli ktoś pokusi się waloryzować model i chciałby wykonać kabestan, to tu zbieramy wszelkie informacje na temat.

Na dużych żaglowcach z XVII w. znajdowały się trzy (np. Vasa) lub dwa kabestany - główny (duży) zazwyczaj podwójny (to zależało od wielkości jednostki) umiejscowiony na pierwszym i drugim lub drugim i trzecim pokładzie i pomocniczy (mały - pojedynczy czasem też podwójny) na trzecim pokładzie lub forkasztelu. Więcej pewnie będzie w zeszytach kolekcji.
Do tej pory mieliśmy do czynienia z kabestanem wczesnego wieku XVII (szwedzki Vasa, angielski SotS) i z drugiej połowy wieku XVIII (hiszpański Santisima Trinidad i angielski Victory).
Teraz musimy zebrać materiały dot. francuskiego kabestanu z drugiej połowy XVII w.

Na początek grafiki francuskich kabestanów z XVIII w. ilustrujące mniejszy kabestan i duży - podwójny (być może tak wyglądały kabestany na Soleil Royal).

Gregory Franchetti - petit cabestan

Gregory Franchetti - grand cabestan

oraz zdjęcia dużego kabestanu z muzeum w Rochefort

Podwójny kabestan z muzem w Rochefort - z archiwum Joli
[img]http://www.koga.net.pl/phpbb3/bridge/file.php?id=12675[/img]

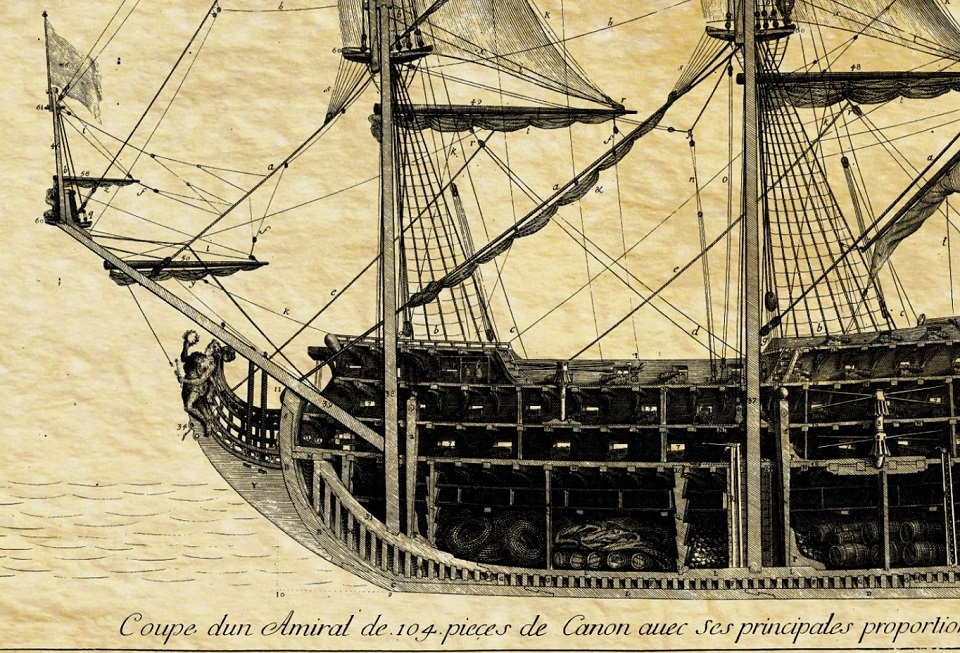

Na kopii grawiury z 1685 r. ze strony

[link widoczny dla zalogowanych]

widać kabestan (mniejszy) na trzecim pokładzie działowym przed forkasztelem

Jest to trochę naciągane, gdyż rycina nie przedstawia Soleil Royal tylko 104-działowy admiralski okręt trójpokładowy. Co jednak świadczy, że okręt pierwszej rangi mógł mieć kabestan na widocznym pokładzie.

Również na grawiurze angielskiego liniowca z 1685 r. kabestan umiejscowiony jest w tym samym miejscu.

Jeżeli na śródokręciu będzie brak miejsca na kabestan (ze względu na składowane łodzie), to dość sporo jest go na forkasztelu.

rysunek z zestawu Mantua

forkasztel modelu Kazia

Z przykładów, które można znaleźć w necie wiemy, że było to praktykowane:

Batavia (1628)

na duńskim modelu Sophie-Amalia (1650)

Royal Louis, (1692)

I lepsza rycina planu 70-działowca (z nieco późniejszych czasów Commers de Marseille)

Na plastikowym modelu Hellera Soleil Royal pewnie z braku miejsca na śródokręciu Mirek wykorzystał forkasztel.

[link widoczny dla zalogowanych]

[img]http://www.koga.net.pl/phpbb3/bridge/file.php?id=14088&t=1[/img]

Karrex

Jak mógł wyglądać kabestan na Soleil Royal?

Najbliższe francuskie przykłady będą z L'Ambitieux, 1692 i Le Saint Philippe, 1693

Mam też przykład angielskiego kabestanu z HMS Prince, 1670

[link widoczny dla zalogowanych]
[link widoczny dla zalogowanych]

Dość "sympatyczny" kabestan wykonał kol. Borek do modelu Bellony - można się wzorować przy wykonie głowicy

[link widoczny dla zalogowanych]

Też podobny zrobiłem do modelu Santisima Trinidad

[link widoczny dla zalogowanych]

[img]http://www.koga.net.pl/phpbb3/bridge/file.php?id=9944&mode=view[/img]
