GRODZIE
Z numerem 8 pojawiły się grodzie. W zestawach i kolekcjach te detale są mocno uproszczone, zazwyczaj sklejka oklejona fornirem (ramin lub sapeli) na to metalowy odlew drzwi. Tak jest i w naszej kolekcji.
Można jedynie w obrębie kolekcji, jak sugeruje Marek zmienić "fornirową okleinę" z pionu na poziom, kolor okleiny i pomalowanie (lub patynowanie) drzwi.
W zestawie Sergal-Mantua jest to mniej uproszczone. Grodzie są bardziej wzorowane na paryskim modelu i mamy tam drzwi i okna.
GRODZIE - WALORYZACJA
Poświęcając trochę czasu na zbieranie archiwum można natknąć się na materiały przydatne w waloryzacji, jak np. plan kajuty kapitana na pokładzie rufowym:
plan Beraina z sześcioma otworami okiennymi (w tym dwa portfenetry czyli okna od podłogi do sufitu)
i tu widzimy, że gródź nie jest płaską ścianką (jak to będzie w kolekcji) tylko wnęką. Koledzy budujący Victory i chyba XII robili podobną wnękę.
Na zdjęciach wspomnianego modelu paryskiego ścianki wnęki wyposażone są w drzwi i okna.
Poruszam temat grodzi (tylko dla osób chcących waloryzować model), póki jeszcze nie jest za późno o podjęciu decyzji o ich waloryzacji.
Mam za sobą również taką waloryzację (model Santisima Trinidad) i łatwiej to zrobić w trakcie budowy modelu niż jako przeróbkę (po zerwaniu pokładu i wszystkiego wokół  ).
[link widoczny dla zalogowanych]
[link widoczny dla zalogowanych]
Gródź diobową (bukszprytową) też można wykonać lepiej niż w kolekcji.
Post został pochwalony 0 razy
Ostatnio zmieniony przez Karrex dnia Nie 18:48, 08 Gru 2019, w całości zmieniany 4 razy
|
|
| Powrót do góry |
|
 |
|
|
|
| Zobacz poprzedni temat :: Zobacz następny temat |
| Autor |
Wiadomość |
Karrex
Administrator
Dołączył: 27 Kwi 2019
Posty: 2374
Przeczytał: 0 tematów
Pomógł: 1 raz
Ostrzeżeń: 0/5
Skąd: Gdynia
|
| Wysłany: Czw 16:28, 12 Gru 2019 Temat postu: |
|
|
| Marek napisał: | ...
Jeśli ktoś nie ma zamiaru uprawiać "szaleństwa waloryzacyjnego" na ściankach grodziowych swojego modelu, to pokazuję, że grodzie na naszym Soleil Royal nie są wcale aż tak siermiężne i nie ograniczają się jedynie do drzwi i ewentualnej zmiany kąta ułożenia desek.
Wydaje się, że warto poczekać i dopiero na "żywym organizmie" próbować ingerować np. w kolory czy podobnie.
... |
Żeby była jasność, nikogo nie namawiam do "szaleństwa waloryzacji", jedynie pokazuję i objaśniam niezgodność uproszczeń w kolekcji do istniejących planów i wizerunków oraz do epoki.
Post mój, co podkreślam, dedykowałem: tylko dla osób chcących waloryzować model tzn. do osób, które nie porywają się na budowę modelu od podstaw, ale chcą i mają możliwości oraz umiejętności takie zmiany przeprowadzić, aby mieć model inny (bardziej indywidualny i zgodny przynajmniej z epoką) od tego co oferuje kolekcja.
Wiadomo, że większość (w domyśle żółtodziobów) pomaluje wg instrukcji i przyklei te odlewy z kolekcji, nie wgłębiając się w niezgodność z epoką i z istniejącymi wzorami.
Nie każdego interesuje, że wszystkie "ścianki" były demontowalne - na czas bitwy usuwano je z pokładów i składowano w "magazynach zęzowych", więc nie były z pojedynczych dech, ani poziomych ani pionowych, tylko całościowych segmentów.
Na zdjęciu z instrukcji ta gródź gdzie powinna być wnęka, jest jak czytam szklaną witryną od "podłogi po sufit" - kolejna niezgodność z epoką, na taką ekstrawagancję to nawet Król Słońce by sobie nie pozwolił.
101
Reasumując, pojęcie siermiężności jest względne i jak gust nie podlega dyskusji  , nikomu nie nakazuję i nikogo nie namawiam do waloryzacji, jedynie zachęcam tych, którym uproszczenia z kolekcji nie odpowiadają, jak opisana wcześniej artyleria czy poprzeczki kotwic.
Każdy zbuduje model na miarę swoich możliwości.
Post został pochwalony 0 razy
|
|
| Powrót do góry |
|
|
| Zobacz poprzedni temat :: Zobacz następny temat |
| Autor |
Wiadomość |
Karrex
Administrator
Dołączył: 27 Kwi 2019
Posty: 2374
Przeczytał: 0 tematów
Pomógł: 1 raz
Ostrzeżeń: 0/5
Skąd: Gdynia
|
| Wysłany: Śro 15:54, 08 Sty 2020 Temat postu: Heller |
|
|

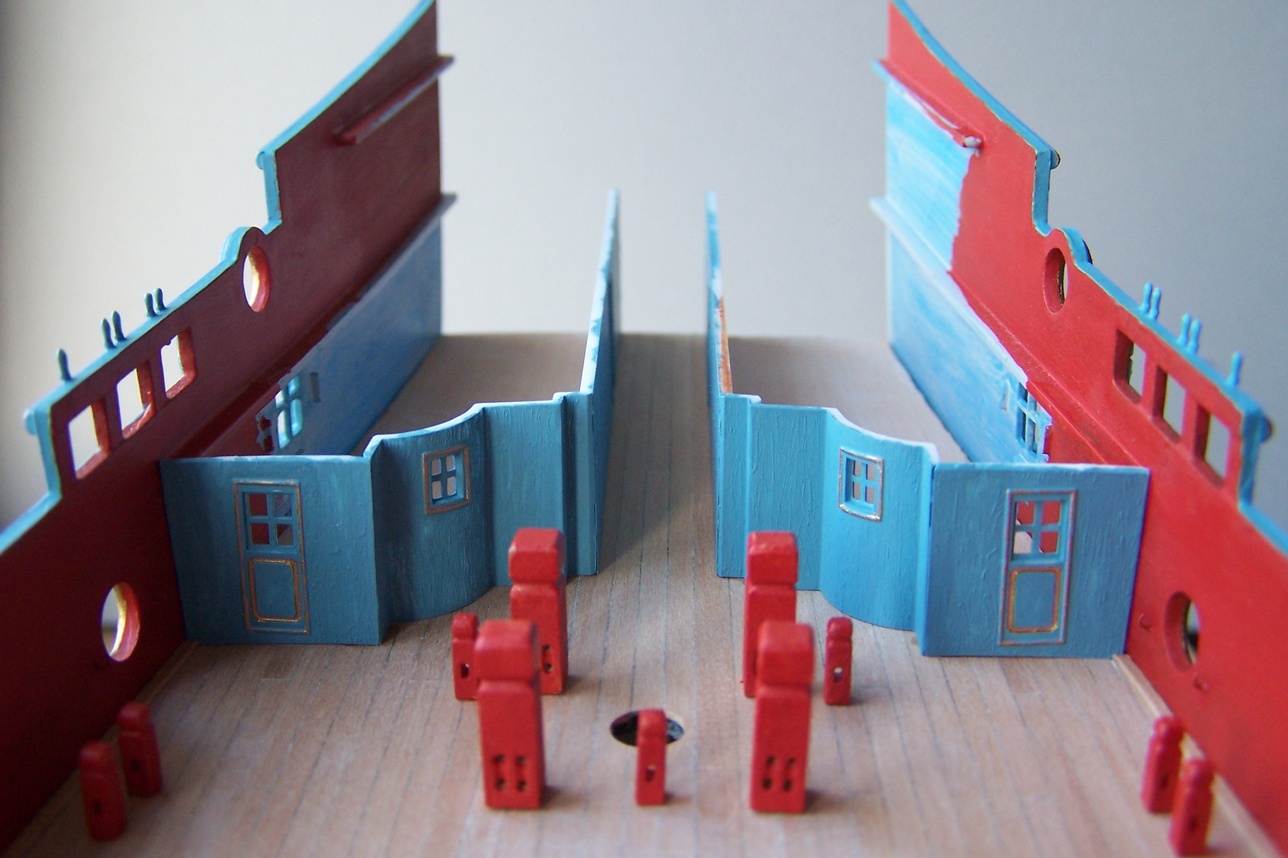

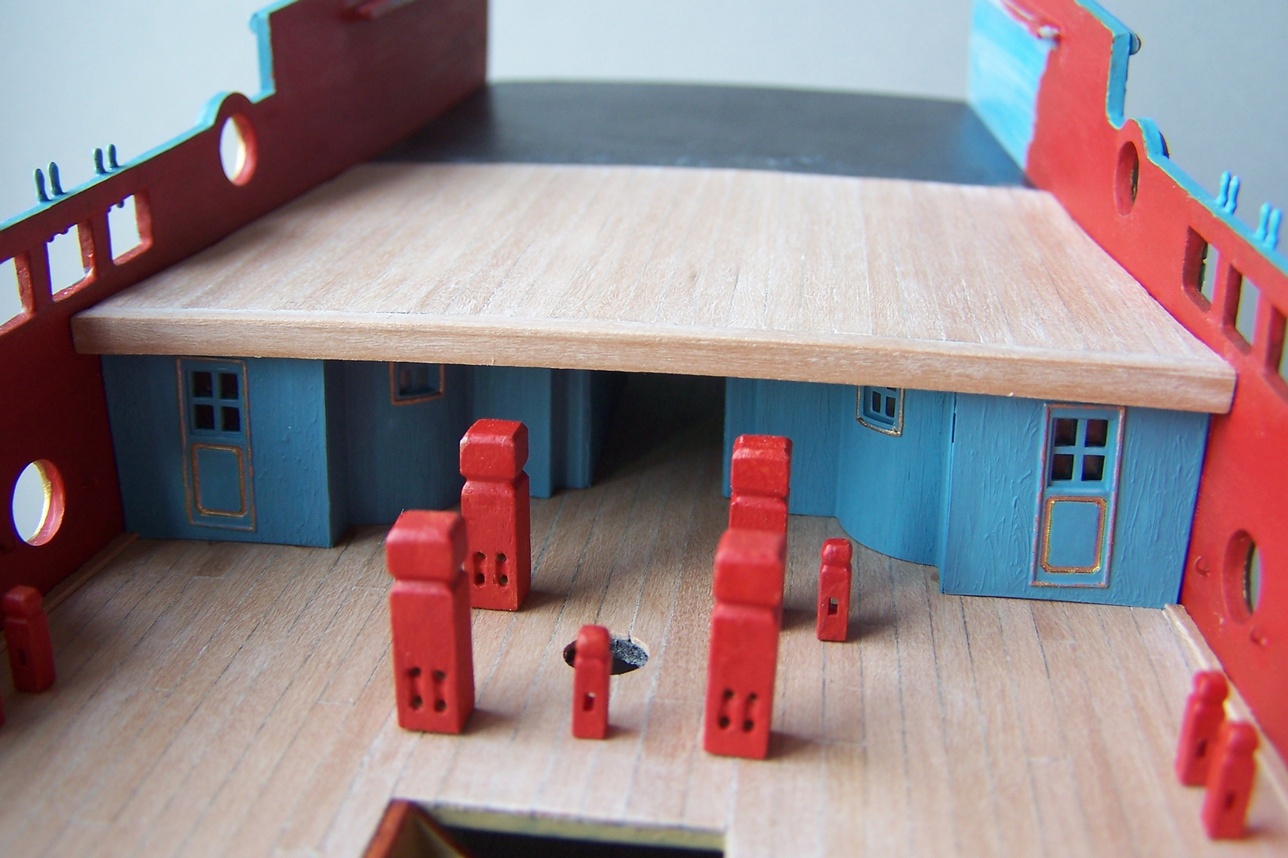

Tak wnęka wygląda na modelu Kazia (domniem[yw]am, że oparty na zestawie Mantua).
[link widoczny dla zalogowanych]
Waloryzując jakiś detal często brakuje wzorów, dlatego każdy jest na wagę ...
nawet plastik Hellera
Mirek77
[link widoczny dla zalogowanych]
Post został pochwalony 0 razy
Ostatnio zmieniony przez Karrex dnia Pon 23:34, 10 Lut 2020, w całości zmieniany 2 razy
|
|
| Powrót do góry |
|
|
| Zobacz poprzedni temat :: Zobacz następny temat |
| Autor |
Wiadomość |
Karrex
Administrator
Dołączył: 27 Kwi 2019
Posty: 2374
Przeczytał: 0 tematów
Pomógł: 1 raz
Ostrzeżeń: 0/5
Skąd: Gdynia
|
| Wysłany: Pon 23:36, 10 Lut 2020 Temat postu: |
|
|
| macmann napisał: | ...

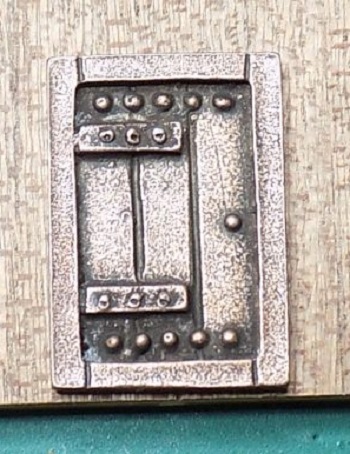

Dla chcących waloryzować wymiary drzwi z kolekcji w mm:
Futryna:
Wysokość - 21.5mm
Szerokość - 14.8mm
Grubość - 2.00mm
Drzwi:
Wysokość - 17.38mm
Szerokość - 11.2mm
Szerokość "deski" - 3.86mm
Szerokość "zawiasu" - 2.00mm
... |
Rozumiem, że chodzi o te drzwi
Czy ktoś z kolegów zrobił rachunek ile wynosi wymiar tych drzwi w "rzeczywistości"
17,38 x 70 = 121,66 cm
czy tak niskie włazy mogły być stosowane na XVII w. żaglowcach - mogły, ale na jednostkach małych, o niskich pokładach (co wiemy z postu p. Mariana Huflejta dot. praktyk szkutniczych), a sam miałem okazję się przekonać na VOC Amsterdam w najwyżej położonej kajucie na rufie. Na dużych galeonach, liniowcach raczej nie sądzę. Takie drzwi bardziej pasują do modelu w skali 1:100 (i chyba takie same były w kolekcji Santisima Trinidad w skali 1:90).
Nie mając odpowiednich planów pawęży, też miałem problem z określeniem wysokości [link widoczny dla zalogowanych] (przyjąłem ok. 25 mm).
Wg mnie konstruktorzy zestawów w pierwszej kolejności wykorzystuję elementy jakie mają na składzie (te można było też kupić na stronie producentów zestawów), niekoniecznie odpowiednie do modelu, a tych których nie mają dopiero w drugiej kolejności dorabiają.
