DZWON OKRĘTOWY
Dzwony główne były zawieszane w specjalnych dzwonnicach. Początkowo wznoszono je w formie pojedynczych arkad, z czasem zaczęły przybierać coraz bardziej wyszukane formy, wyrażające trendy panujące w danym czasie w architekturze. W drugiej połowie XVII w. w angielskiej flocie rufa i dzwonnica stanowiły najbardziej ozdobne elementy okrętu. Dzwonnice były to altanki zdobione i polichromowane, zwieńczone wieżyczkami o wymyślnych kształtach. Oficerowie wykorzystywali je często jako miejsca spotkań. Na mniejszych okrętach dzwonnice miały kształt pojedynczych arkad, również bogato rzeźbionych i zdobionych. Moda przesadnego wręcz zdobienia dzwonnic musiała przybrać niebezpieczne rozmiary, skoro położono jej kres w roku 1703 rozporządzeniem królowej Anny Stuart. Konieczność zrezygnowania z rzeźb i polichromii zwróciła wyobraźnię budowniczych w innym kierunku. Zamiast zdobień zaczęto stosować różne rozwiązania konstrukcyjne. Początkowo budowano dzwonnice na planie prostokąta, wydłużone ku rufie. Miały one pełne ścianki boczne, które wspierały wypukły dach. Z czasem jednak boki dzwonnic coraz częściej bywały półotwarte, a w końcu całkowicie z nich zrezygnowano. W ten sposób powstała dzwonnica na planie kwadratu, o czterech kolumnach wspierających dach. Najbardziej znaną, bo zachowaną w oryginale do naszych czasów, jest dzwonnica na okręcie - muzeum "Victory". Mimo że nie ma rzeźb, ani polichromii, to znajdujący się wewnątrz parkiet wskazuje na szacunek z jakim traktowano to miejsce na okręcie.
Na okrętach francuskich obudowy dzwonów miały skromniejsze formy. Zazwyczaj były to pojedyncze arkady o wypukłych dachach, które z czasem uległy spłaszczeniu.
Le DUC de DURAS, 1765

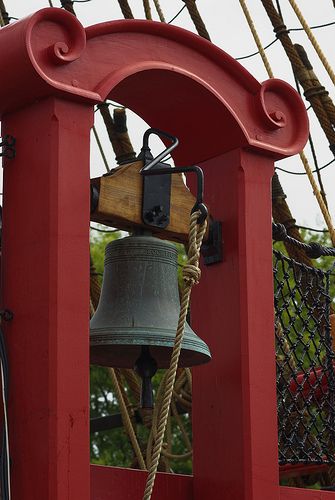

Hermione
DZWONY W KOLEKCJACH

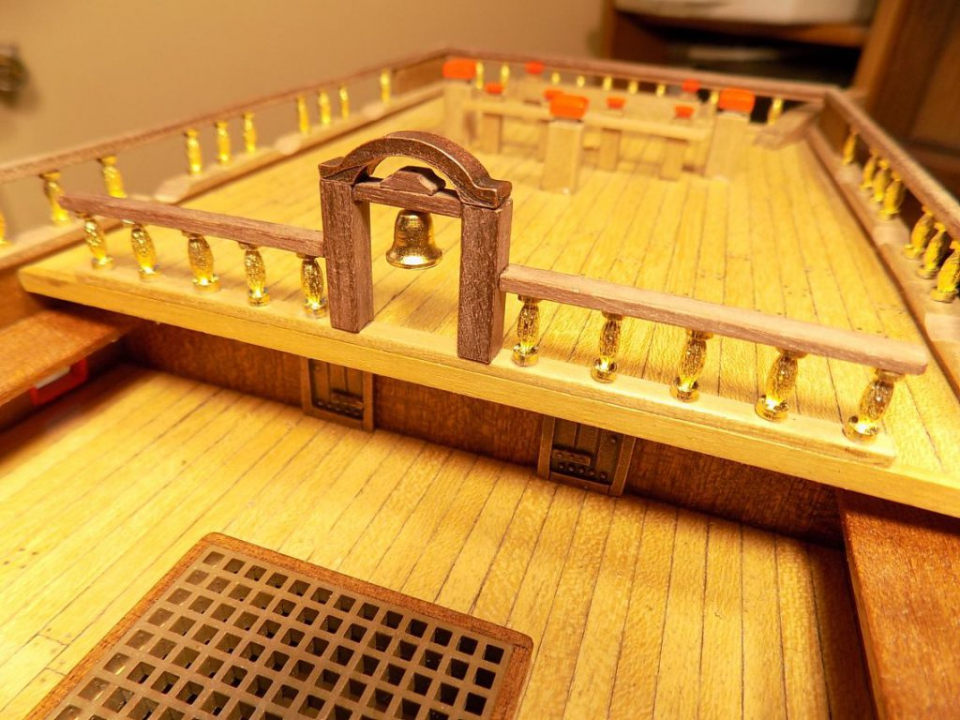

Elementy dzwonu okrętowego, które dostaniemy w numerze 69 są typową zestawową masówką (również tralki wybitnie zestawowe) zero finezji czy choćby indywidualizmu - jak pisałem w "Różnicach" - efekt końcowy taki sobie i jeżeli ktoś zechce waloryzować, będzie miał sporo na inwencję twórczą

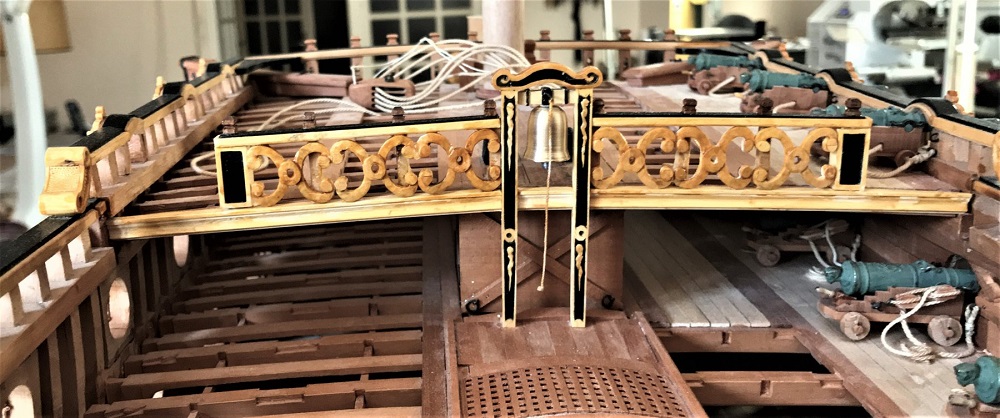

Gdybym decydował się na "uproszczoną" waloryzację wzorowałbym się na modelu Sauniera.
I mam wrażenie, że twórcy nowszego zestawu (z AL) korzystali z tych samych wzorów co Saunier. Elementy są zdobniejsze, również elementy relingów. Brak jedynie drewnianego jarzma nad dzwonem.

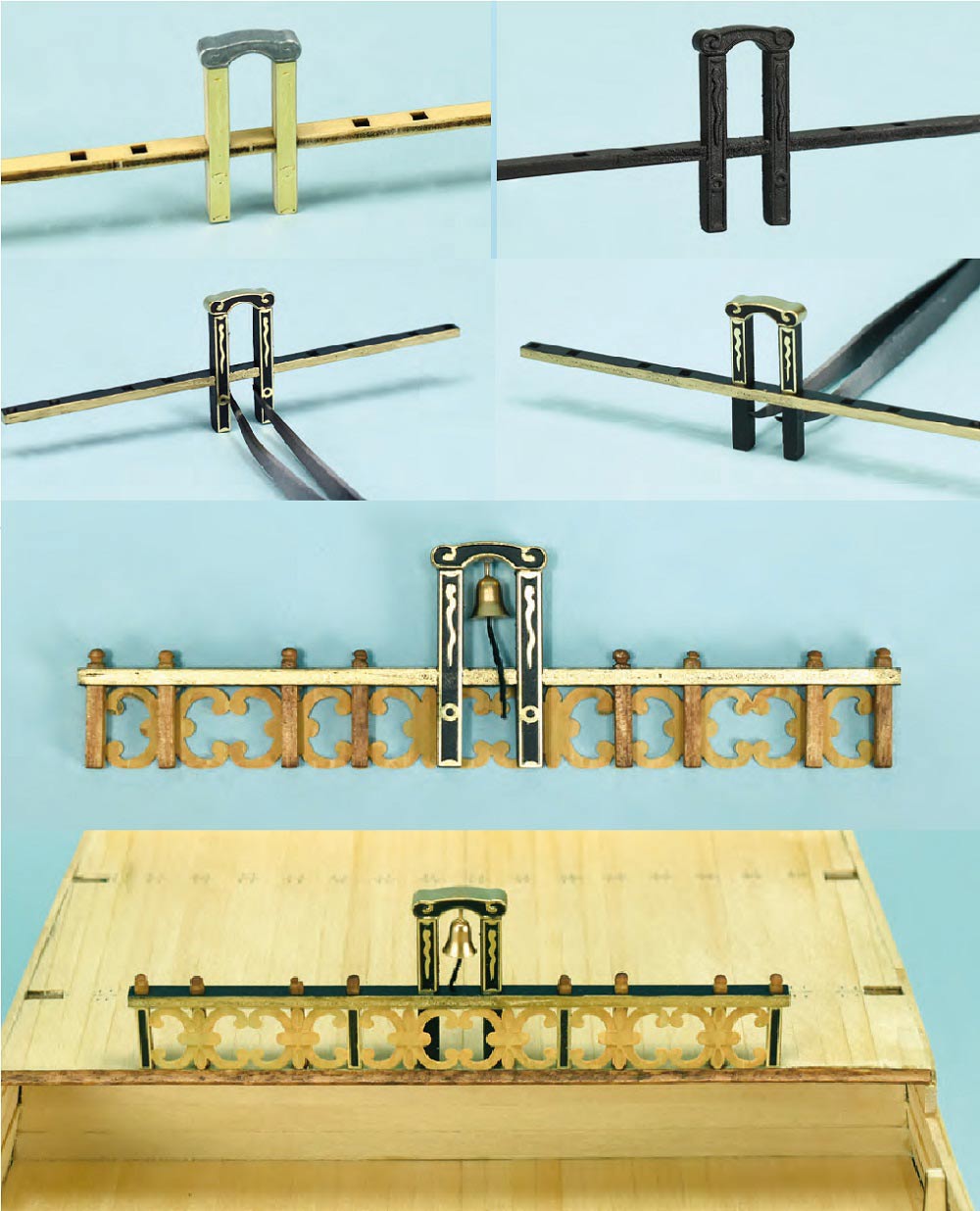

W nowym zestawie są dwa dzwony:
dziobowy
tu instrukcja nieco przesadziła z długością ringabuliny i jeżeli ktoś zdecyduje się na taką opcję, to niech użyje krótszej (i nieco cieńszej) linki ...
... chociaż na modelu Sauniera i Hermione widać, że ta linka mogła być długa.
Rufowy:
Zwracam też uwagę, że ta opcja jest niewłaściwa dla epoki, ringabulina nie była mocowana do serca dzwonu lecz do pręta połączonego z drewnianym jarzmem nad dzwonem.
Co dobrze widać na prezentowanej wyżej replice Hermione
Konstrukcja dzwonniczki oparta na pojedynczej arkadzie jest typowa dla marynarki francuskiej.
Ale ...
Ja osobiście, gdybym budował model Soleil Royal, wybrałbym wzory typowe dla baroku i floty angielskiej czyli bardziej rozbudowaną dzwonniczkę na czterech kolumnach z daszkiem, które znamy z kolekcji [link widoczny dla zalogowanych] czy Victory. Jest to oczywiście NIEZGODNE z epoką i BŁĘDNE, ale sami przyznacie, że taka forma jest zdobniejsza

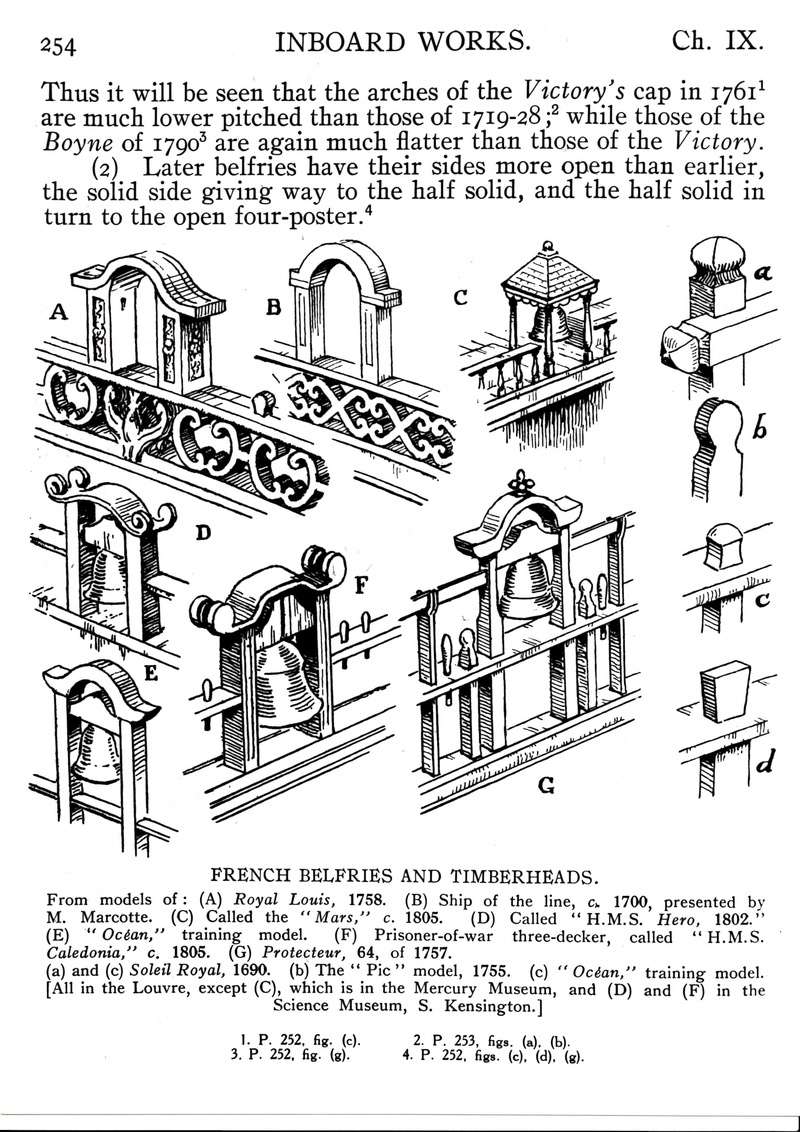

Inne przykłady z modeli, literatury i neta

Czy chociażby z moich relacji
Kolumny teraz dałbym nieco smuklejsze, zdobniejszy daszek i cieńszy drut na ringabulinę
Wymienione przykłady znajdziecie w wątkach
» Dzwonnica liniowca
http://www.shipman.fora.pl/techniki-modelarskie,15/dzwonnica-liniowca-czyli-jak-to-zrobic,521.html#2119
[link widoczny dla zalogowanych]
» [Sovereign of the Seas] Dzwonniczka / Waloryzacja
http://www.shipman.fora.pl/sovereign-of-the-seas-dyskusje,107/dzwonniczka-waloryzacja,771.html
[link widoczny dla zalogowanych]
Post został pochwalony 0 razy
Ostatnio zmieniony przez Karrex dnia Wto 0:08, 16 Lis 2021, w całości zmieniany 14 razy
|
|
| Powrót do góry |
|
 |
|
|
|
| Zobacz poprzedni temat :: Zobacz następny temat |
| Autor |
Wiadomość |
Karrex
Administrator
Dołączył: 27 Kwi 2019
Posty: 2374
Przeczytał: 0 tematów
Pomógł: 1 raz
Ostrzeżeń: 0/5
Skąd: Gdynia
|
| Wysłany: Czw 15:42, 12 Lis 2020 Temat postu: |
|
|
Dla kolegów trzymających się w waloryzacji dzwonniczki "arkadowej" polecam również budowę dzwonnicy z Bounty z relacji Piotra
[link widoczny dla zalogowanych]
Post został pochwalony 0 razy
Ostatnio zmieniony przez Karrex dnia Czw 15:48, 12 Lis 2020, w całości zmieniany 1 raz
|
|
| Powrót do góry |
|
|
| Zobacz poprzedni temat :: Zobacz następny temat |
| Autor |
Wiadomość |
Karrex
Administrator
Dołączył: 27 Kwi 2019
Posty: 2374
Przeczytał: 0 tematów
Pomógł: 1 raz
Ostrzeżeń: 0/5
Skąd: Gdynia
|
| Wysłany: Pon 23:50, 15 Lis 2021 Temat postu: Zeszyt 108 / Dzwonniczka |
|
|
Zeszyt 108, doszliśmy w instrukcji do etapu montażu dzwonniczki,
przypomnę, że w tym wątku znajdziecie przykłady pomocne w waloryzacji tego detalu.
