 Wysłany: Sob 12:34, 07 Wrz 2019 Temat postu: ARTYLERIA / FRANCJA |
|
|
Z tematu
» Artyleria » Armaty
[link widoczny dla zalogowanych]
wyodrębniam informacje dot. artylerii francuskiej.

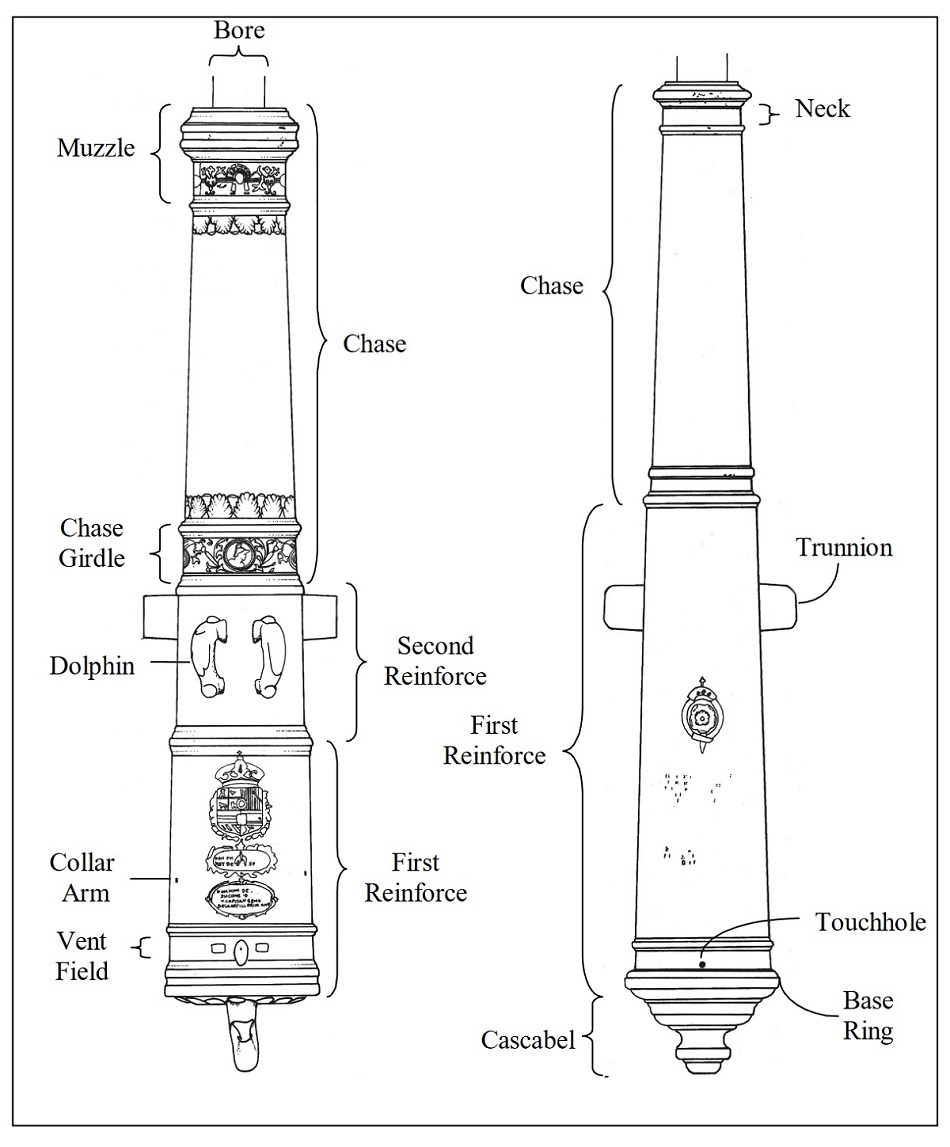

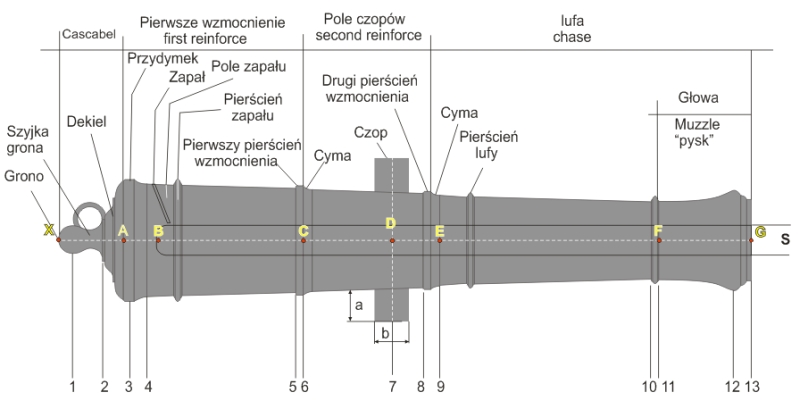

schemat brytyjskiej lufy z XVIII w. dla zilustrowania wymiarów z tabel
Dla francuskich armat wymiary powinny być zatem takie ( wymiary w centymetrach):
| Kod: |

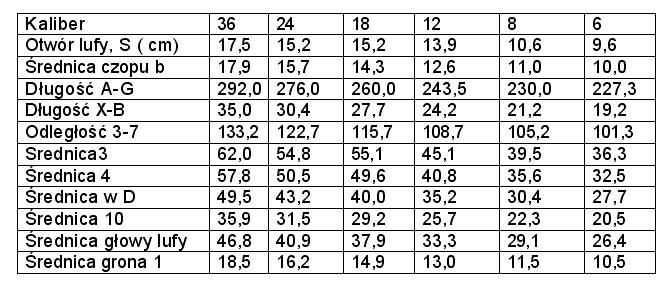

Kaliber | 36 | 24 | 18 | 12 | 8 | 6 |
Otwór lufy, S | 17,5 | 15,2 | 15,2 | 13,9 | 10,6 | 9,6 |
Średnica czopu b | 17,9 | 15,7 | 14,3 | 12,6 | 11,0 | 10,0 |
Długość A-G | 292,0 | 276,0 | 260,0 | 243,5 | 230,0 | 227,3 |
Długość X-B | 35,0 | 30,4 | 27,7 | 24,2 | 21,2 | 19,2 |
Odległość 3-7 | 133,2 | 122,7 | 115,7 | 108,7 | 105,2 | 101,3 |
Średnica 3 | 62,0 | 54,8 | 55,1 | 45,1 | 39,5 | 36,3 |
Średnica 4 | 57,8 | 50,5 | 49,6 | 40,8 | 35,6 | 32,5 |
Średnica w D | 49,5 | 43,2 | 40,0 | 35,2 | 30,4 | 27,7 |
Średnica 10 | 35,9 | 31,5 | 29,2 | 25,7 | 22,3 | 20,5 |
Średnica głowy lufy | 46,8 | 40,9 | 37,9 | 33,3 | 29,1 | 26,4 |
Średnica grona 1 | 18,5 | 16,2 | 14,9 | 13,0 | 11,5 | 10,5 | |
Wg pierwszej tabeli lufa o kalibrze 24 miałaby długość 276 cm + 34,2 cm = 310,2 ok. 3,10 m w skali 1:70 to ok. 44 mm
Lufa z 1670 r., którą się przypisuje Soleil Royal ma kaliber 24, waży 2259 kg i ma długość 3,62 m w skali 1:70 to ok. 52 mm
Nas najbardziej interesują działa na śródokręciu i forkasztelu (6-funtowe wg p. Krzysztofa i 8-funtowe wg francuskich forów), na trzecim pokładzie działowym - 12-funtówki, i na ćwierć pokładzie - 4-funtówki.
6-funtowe - 261,5 cm, w skali 1:70 37 mm
8-funtowe - 264,2 cm, w skali 38 mm
12-funtowe - 277,7 cm, w skali 40 mm
Są to wymiary orientacyjne, które trzeba zweryfikować,
Spróbuję jeszcze przeliczyć orientacyjnie średnice kul do dział w skali 1:70.
Różnica między średnicą otworu lufy, a średnicą kuli (prześwit) wynosił 5,029 mm
Nieco inne dane niż z tabeli dot. dział francuskich (otwór lufy, S pomniejszony o prześwit 5 mm)
36 livres - 170 mm ( 2,4 mm )
30 livres - 160 mm ( 2,28 mm )
24 livres - 147 mm ( 2,1 mm )
18 livres - 134 mm ( 1,9 mm )
12 livres - 117 mm ( 1,67 mm )
8 livres - 102 mm ( 1,47 mm )
6 livres - 91 mm ( 1,3 mm )
nie ma danych dla dział 4 livres
Na odkrytych pokładach będą działa 12-to, 6-cio i 4-funtowe.
Dla 12 ft kulki powinny mieć średnicę 1,67 mm;
dla 6 ft 1,3 mm
Post został pochwalony 0 razy
Ostatnio zmieniony przez Karrex dnia Sob 12:41, 07 Wrz 2019, w całości zmieniany 1 raz
|
|
