UZBROJENIE

Uzbrojenie:
na pokładzie dolnym (pierwszy pokład działowy) - 28 dział 36-funtowych;
na pokładzie środkowym (drugi pokład działowy) - 30 dział 18-funtowych;
na pokładzie górnym (trzeci pokład działowy) - 26 dział 12-funtowych albo 8-funtowych;
na pokładach odkrytych 12 dział 6-funtowych (wszystkie 96 z brązu).

Ambitieux należał do grupy trójpokładowców jeszcze z 14 furtami na burcie w baterii dolnej (wg Boudriota) albo już z 15 (wg Lemineura).

4ft lufa z La Belle (1669 -1689) dł.: 1828,8 mm

Zobacz:
» Bronze Cannon from La Belle
http://www.shipman.fora.pl/l-ambitieux-dyskusje,117/bronze-cannon-from-la-belle,923.html
[link widoczny dla zalogowanych]

Taki sam dekor znajdziemy w monografii L'AMBITIEUX Boudriota.

Karrex

Wg Boudriota na podstawie danych z 80-działowca (1680 r.) artyleria prezentowała się następująco

26 dział 36-funtowych z dekorem, z brązu na pierwszym pokładzie działowym (A);
26 dział 18-funtowych żeliwnych (z żelaza bez dekoru) na drugim pokładzie działowym (B);
24 działa 8-funtowe z brązu na trzecim pokładzie działowym (C);
4 działa 6-funtowe z brązu (D);

dekor na lufach z brązu stanowił monogram królewski L w koronie i na skrzyżowanych kotwicach wstęgi z napisem Le Comte de Vermandois - odznaka ta reprezentowała nieślubnego syna króla Ludwika XIV, Louisa de Bourbon, który był admirałem floty francuskiej od 1669 r. do śmierci w 1683 r.
Ludwik Burbon, hrabia Vermandois, fr. Louis de Bourbon – nieślubny syn króla Ludwika XIV Burbona i Ludwiki de la Vallière urodził się 2 października 1667. Został legitymizowany w wieku 2 lat w 1669 i w tym roku otrzymał tytuł hrabiego Vermandois i admirała Francji. Zmarł w wieku 16 lat 18 listopada 1683 r.

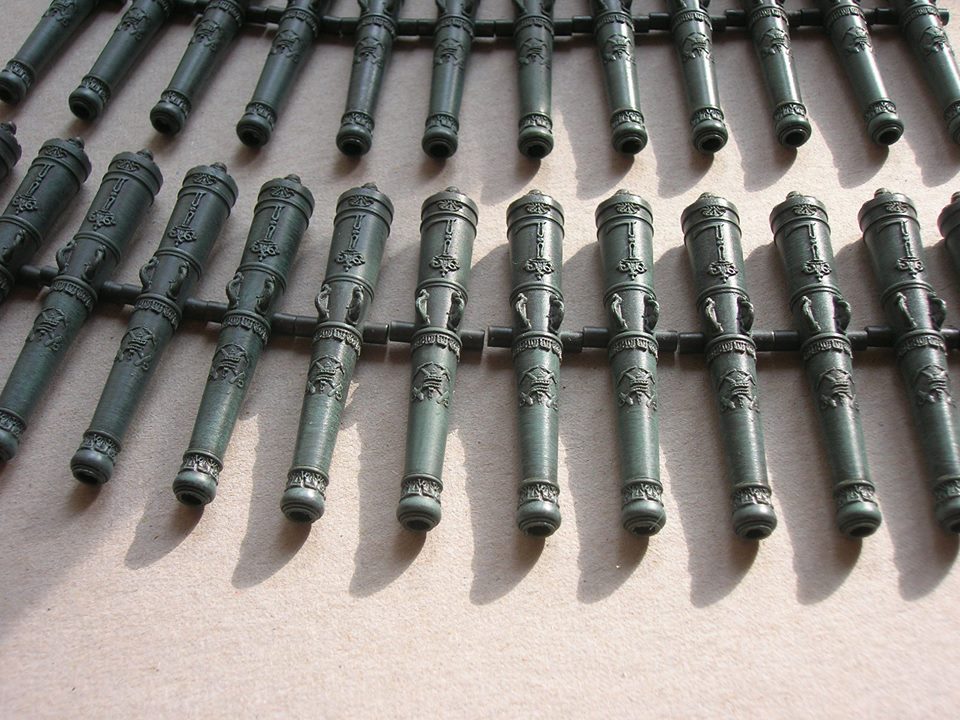

I takie uzbrojenie wykonał Frolich

6 i 8-funtowe z brązu

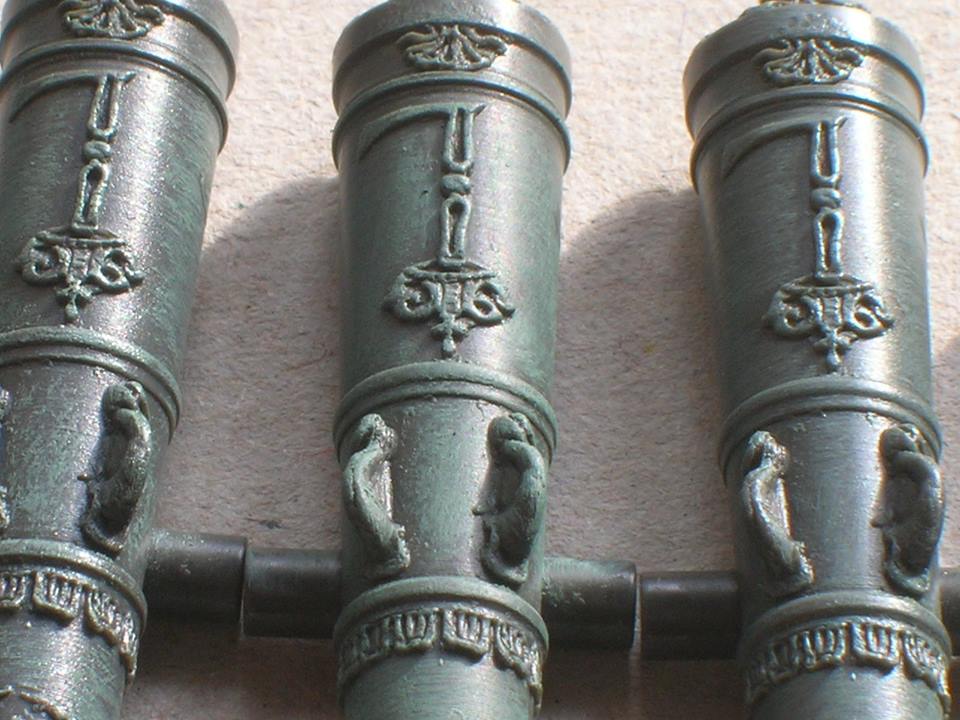

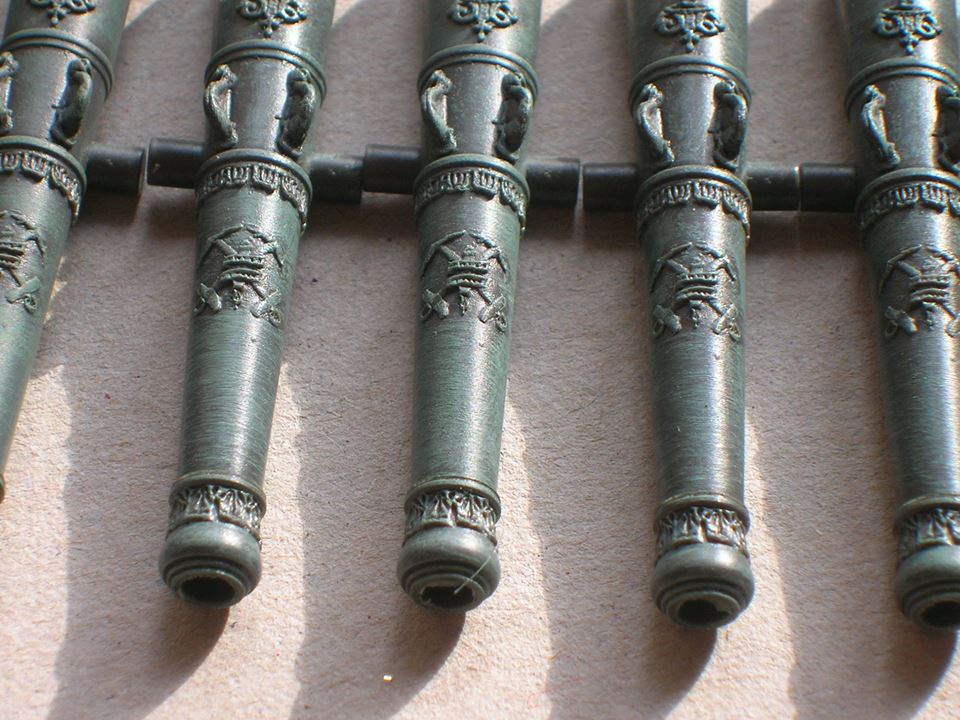

Jak widać Frolich źle zinterpretował monogram królewski - KORONĘ nad L,
również w kolekcji popełniono ten sam błąd

KALIBER i WYMIARY

Do wykonania luf w odpowiedniej skali niezbędne będą wymiary.
Rysunek poglądowy i tabelka.

Co do długości luf do Ambitieux mam nieco rozbieżne dane.
Mianowicie dane z monografii Boudriota (i wymiary w skali 1:59)

6000 livres, 9 stóp 36-funtówka - dł. 2.92 m - 49,5 mm;
4000 livres, 8½ stopy - dł. 2.76 m - 46,8 mm;
2000 livres, 8 stóp ( Cool

- dł. 2.60 m - 44,1 mm;
1550 livres, 7 stóp (6) - dł. 2.27 m - 38,5 mm;

[jak widać w tabeli jest to wymiar A-G, więc trzeba dodać 2,25 średnicy lufy (S z tabelki)]

36-funtówka - dł. 292 cm + 39,3 cm = 331,3 cm - 56,2 mm; - otwór lufy, S - 174,8 mm - 2,9 mm;
24-funtówka - dł. 276 cm + 34,2 cm = 310,2 cm - 52,6 mm; - otwór lufy, S - 152 mm - 2,58 mm;
18-funtówka - dł. 260 cm + 34,2 cm = 294,2 cm - 49,9 mm; - otwór lufy, S - 152 mm - 2,58 mm;
12-funtówka - dł. 243 cm + 31,2 cm = 274,2 cm - 46,5 mm; - otwór lufy, S - 138,7 mm - 2,35 mm;
8-funtówka - dł. 230 cm + 23,85 cm = 253,85 cm - 43 mm; - otwór lufy, S - 106 mm - 1,8 mm;
6-funtówka - dł. 227 cm + 21,6 cm = 248,6 cm - 42,1 mm; - otwór lufy, S - 96 mm - 1,6 mm;

są nieco inne niż wyszło mi z przeliczenia planów (i wymiary w skali 1:59)

36-funtówka - dł. 314.4 cm; 53,3 mm;
18-funtówka - dł. 302.4 cm; 51,3 mm;
8-funtówka - dł. 278.4 cm; 47,2 mm;
6-funtówka - dł. 244.8 cm; 41,5 mm;

4-funtówka z La Belle - dł.: 1.8288 m; 30,1 mm
24-funtówka z Soleil Royal - długość 3,62 m; 61,35 mm

65,5 mm x 48 = 3 144 mm (314,4 cm)

Średnica kul - otwór lufy, S pomniejszony o prześwit 5 mm
36 livres - 170 mm ( 2,9 mm )
30 livres - 160 mm ( 2,7 mm )
24 livres - 147 mm ( 2,5 mm )
18 livres - 134 mm ( 2,3 mm )
12 livres - 117 mm ( 2 mm )
8 livres - 102 mm ( 1,7 mm )
6 livres - 91 mm ( 1,5 mm )

Karrex

Nie mam 100% pewności, ale sądzę, że lufy poniżej (woskowe odlewy) są do modelu Ambitieux, Nino Pizzichemi
