Karrex

Całkiem nieoczekiwanie stałem się szczęśliwym posiadaczem pierwszego numeru kolekcji wydawnictwa Altaya L'AMBITIEUX (podziękowania dla Sławka, dodam, że jako pierwszy zwrócił moją uwagę na tę kolekcję - stąd wątek). Do zeszytu, prócz pierwszych sklejkowych elementów owrężenia, wydawca dodał kotwicę i ozdobę pawęży.

Co prawda takie detale jak kotwice, elementy ozdób pawęży, figury galionowe, koła sterowe czy artyleria są tak potrzebne na tym etapie jak młot pneumatyczny w modelarstwie, ale skoro są, to wykorzystam je do swoich celów Wink

KOTWICA

Metalowy odlew.
Długość 68,5 mm;
rozstaw ramion 42 mm.

Na kotwicy przeprowadzę eksperyment czernienia.
Najpierw dokładnie iglakami zeszlifowałem nadlewki na bokach trzonu i łapach, następnie wyrównałem wklęśnięcia na trzonie, a na koniec wszystkie płaszczyzny przeszlifowałem drobnym papierem ściernym -

zauważyłem, że wielu kolegów pomija tę cenną radę z instrukcji budowy (nie będę ukrywał, że w "galeonie" też pominąłem ten etap Embarassed

, ale z pewnością to poprawię).

OZDOBA PAWĘŻY

Metalowy odlew, mosiądzowany (efekt złocenia), idzie po łuku (nie płaski), dość głęboko płaskorzeźbiony.
Szerokość: 76 mm;
wysokość: 52 mm;
grubość: 3,5 mm ramiak, 7,5 mm max. (gzyms), 1,5 mm gr. tła.

zdjęcie z lampą nie oddaje "rysunku" rzeźbień

w dziennym też mi się nie udało

30.03.2015

Całkiem niedawno ukończyłem dekoracje burtowe do galeonu, to niejako z rozpędu postanowiłem "zagospodarować" ozdobę pawęży. Nie będę ukrywał, że ta ozdoba zainspirowała mnie do całkiem nowego projektu, ale o tym sza, aby nie zapeszyć Wink

Zrobię jak zwykle odlew, więc odcisnąłem detal w plastelinie.

na odcisku najlepiej widać precyzję rzeźbień na CNC

Do porównania przykłady na Kodze w grupie Ambitieux (dla członków grupy) w
» Linkowni
[link widoczny dla zalogowanych]

cdn.

Karrex

kontynuacja

4.04.2015

Rozrysowałem "podobrazie" pod ozdobę Wink

czyli pawęż, następnie wyciąłem ze sklejki (skleiłem trzy warstwy forniru) i wygiąłem na parze - nie jest to debiut, wcześniej bardziej skomplikowaną pawęż robiłem do [link widoczny dla zalogowanych].

Z obłogu brzozy wyciąłem listwy - fazując widoczne krawędzie i pomalowałem czarnym tuszem kreślarskim, tu dodam, że bardzo podoba mi się efekt "spolerowanego" tuszu (i fazki na łączeniu listew).

dolne listwy po polerowaniu szmatką - dodatkowo na koniec poleruję agatem

Listwy nakleiłem na pawęż

na środku widać sztukówki - będą oczywiście zasłonięte ornamentem

Zrobiłem też odlew, nieco modyfikując - tak żeby było widoczne deskowanie.

Na zdjęciach z przymiarek widać nierówności listew - coś ten obłóg nie miał równej grubości, więc musiałem całą powierzchnię podszlifować i jeszcze jedno malowanko tuszem (jedno dobre, że widać jak wyglądało przed "polerowaniem").

Teraz już wszystko równiutko Laughing

No cóż można powiedzieć, że wziąłem się za model z d <cenzura> strony Wink

, ale sam jestem ciekaw co z tego wyjdzie Razz

.

cdn.

Karrex

7 - 8.04.2015

Kotwicę poczerniłem (naniosłem pędzelkiem moją Oksyblack - oksydę na zimno, na kilka minut). Po umyciu wodą z mydłem i wytarciu czerń się trzyma, i ma lekki brązowy odcień.

Czynności powtórzyłem i czerń jest bardziej intensywna. Moja oksyda ma już kilka lat i pewnie wyszła już z daty, ale metalowe odlewy z kolekcji jeszcze barwi. Gorzej jest z mosiądzem - tu efekty są raczej kiepskie - można mówić o patynowaniu (to pokażę w innym wątku).
Kotwice można też malować farbami modelarskimi - czarny metalic mat - emalią lub akrylem - pędzlem lub najlepiej aerografem.
Wg planów na Ambitieux było sześć kotwic różnej wielkości i przeznaczenia.

Odlew dla odmiany pozłociłem.

Ktoś mógłby spytać po co zdjęcia skoro i tak nie widać dokładnie rysunku

W drzwiach (te na środku) i pod oknami zrobiłem ozdobne płyciny. Na zdjęciach modelu płyciny są tylko w drzwiach, pod oknami to już moja inwencja (na modelach widnieją listwy).

Po "patynowaniu" ornamentu - przypomnę maluję farbami artystycznymi sepia extra + burnt sienna na werniksie, następnie po wypukłościach ścieram szmatką - wash - rysunek staje się czytelniejszy.

cdn.

Karrex

9.04.2015

Gdy przystąpiłem do budowy zdałem się na całkowitą improwizację.

BOCZNE LISTWY

W pierwszej wersji zrobiłem je o jednakowej szerokości (5 mm)

[link widoczny dla zalogowanych]
[link widoczny dla zalogowanych]

I jakoś tak by to wyglądało

Jednak po znalezieniu właściwej literatury, na którą oczywiście naprowadził mnie Sławek <dzieki> Laughing

,
zdecydowałem się bardziej trzymać planów Boudriot'a, zdjęć z budowy Frolicha i budowom z forów, głównie francuskich.
Jednak z małymi modyfikacjami Wink

.
Pierwsze odstępstwo to listwy na pawęży, w planach są proste, u mnie idą po łuku.
Drugie to płyciny na balkonie. Kolejne będę opisywał w trakcie budowy.

10.04.2015

Nowe listwy poszerzyłem do 6 mm w górnej części

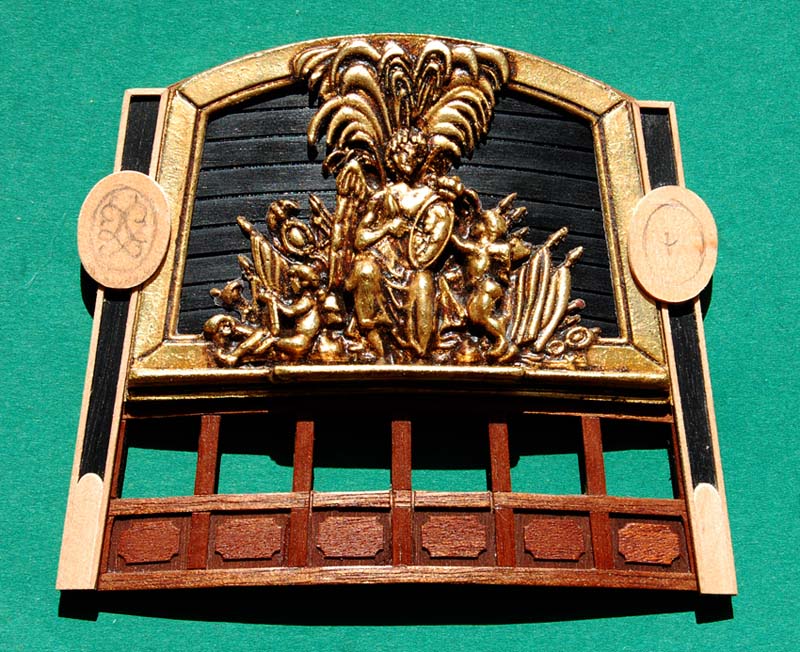

Pierwszy "medalion" - za podstawę posłużyły mi kaboszony robione do Galeonu

komputerowa wizualizacja, bo zdjęć nie zrobiłem

cdn.

Karrex

kontynuacja

11.04.2015

Wykonałem drugą wersję "medalionów" - mozolnym rzeźbieniem w negatywie, w plastelinie...

odlew, oczywiście w Distalu...

i przymiarki.

Na zdjęciach przewija się również próbka ornamentu w listwie. Ostatecznie inaczej to rozwiązałem, ale o tym w następnym wejściu Wink

cdn.

Karrex

kontynuacja

11.04.2015

Ornament zrobiłem z modeliny

Medaliony będą złocone, ale przełamuję się nad czarnym tłem, więc zrobiłem próbkę czy dam radę pomalować takie maleństwo Wink

Przymiarka ornamentu w listwie i medalionu

cdn.

Karrex

kontynuacja

14.04.2015

Tak jak pisałem, pozłociłem (i spatynowałem) medaliony,

również boczne listwy, a właściwie tylko obramowanie - ornamenty wewnątrz zostawiam czarne, więc je wkleiłem.

Listwy z ornamentami przykleiłem do pawęży. I jeszcze jedna przymiarka medalionów:

cdn.

Karrex

kontynuacja

15.04.2015

Skoro udało się raz, to w medalionach pomalowałem tło na czarno.

Pod otworami okiennymi wkleiłem złotą listewkę

Medalionów nie wklejam (do szuflady), coby nie uległy uszkodzeniu.

OKNA

Teraz wziąłem na tapetę okna. Otwory okienne mają mniej więcej wymiar 10 x 11 mm i jak widać pochylają się, więc każde trzeba będzie traktować indywidualnie. Do tego górna krawędź otworu jest profilowana, więc i okno będzie miało taki profil, który uzyskałem klejąc cienki pasek (szer. 0,8 mm) z forniru (0,5 mm). Kolejne paski będą ramiakiem okna.

cdn.
