Karrex

kontynuacja

17.04.2015

Wkleiłem pozostałe "ramiaki" okien i przymiarka ornamencików (2 mm szer.) na szpongi.

Pora na okna. Wykonuje je z forniru, tak jak w [link widoczny dla zalogowanych].

prawe wklejone, lewe z naddatkiem do doszlifowania do otworu (czyli ramiaka)

Kolejne okna

i komplet.

Ornamenty między oknami w końcu pozłociłem, chociaż długo się wahałem czy jednak nie zostawić czarnych.

Karrex

23 - 25.04.2015

Po drugiej stronie "pawęży" powstaje imitacja ożebrowania pawęży (wzorowana z planu), to po to, aby uzyskać okna kajut oficerskich.
Robię uproszczenie, więc jest to zbyteczna robota, zamiast tego mogłem wyciąć większą "pawęż" uwzględniając nie jeden lecz dwa rzędy okien
- no cóż mądry Polak po szkodzie Laughing

Listwy gięte na parze

a dolna dodatkowo w dwóch kierunkach

Listwy boczne - tu znów skucha, zrobiłem profilowanie zgodne z planem (wyoblenie),
a powinienem zrobić proste, zgodne z krawędzią "pawęży".

w dolnej listwie wyciąłem wpusty

Klejenie:

i efekt końcowy

To tyle wstępnych prac nad pawężą.
Czas na owrężenie.

Karrex

Jeżeli ktoś zechce zbudować sekcję w oparciu o kolekcję, może kupować tylko te zeszyty, które zawierają potrzebne elementy (zapewne zostanie kilka elementów, których wykorzystać się nie da, ale to i tak wyjdzie taniej niż kupno całej kolekcji).

Ja planuje zrobić wszystko samemu, opierając się na planach i zdjęciach modeli - "kawałek" pawęży już mam Wink

27.04.2015

OWRĘŻENIE

Wręgi rozrysowałem sobie na podstawie planów p. Boudriota, a że zbyt dużego doświadczenia nie mam, najpierw robiłem testy na kartonie 3 mm (docelowo planuję zrobić owrężenie ze sklejki 4 mm).

Drugi zestaw owrężenia kartonowego z modyfikowaną "podłużnicą" (wyciąłem w podłużnicy miejsce za oknami i na ster) i wzmocnieniami dystansującymi między wręgami.

cienkie elementy wręg kleiłem CA

Wkleiłem następne wzmocnienia

W zasadzie na tym etapie budowy, można było przystąpić do budowy owrężenia ze sklejki.

cdn.

Karrex

28.04.2015

Między wręgi wklejam listewki (pierwsze poszycie lub podkład pod poszycie właściwe).

Nakleiłem listewki imitujące stewę rufową i kil. Przygotowałem belki nad ambrazurami i wzmocnienie konstrukcyjne

które po dopasowaniu wkleiłem.

Na poniższym zdjęciu widać jeszcze jedno wzmocnienie, kolejne listwy poszycia i listwy na stewie.

Jako, że stewa składa się z listewek drewna i kartonu po środku, to nakleiłem na to fornir.

cdn.

Karrex

01.05.2015

Skończyłem wklejać listwy między wręgami i zacząłem wklejać "belki" pod poszycie pawęży

Belki wzorowałem na planach, są profilowane (łuki idą w dwóch płaszczyznach).
Rufa nie jest płaska, tylko lekko wyoblona.

Karrex

01.05.2015

Przy rozrysowywaniu drugiej wręgi popełniłem błąd, nie uwzględniłem grubości wręgi i skosowania.

Trzeba będzie zrobić korektę.

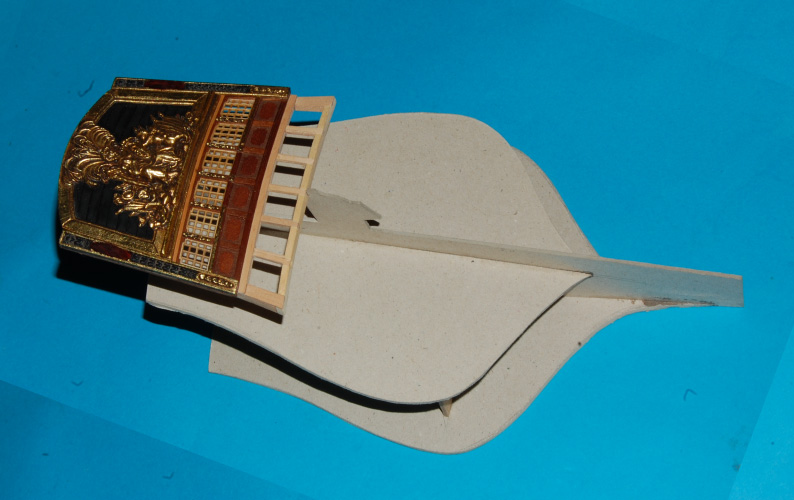

Sprawdzam jak jest dopasowana do "skorupy" ozdobna pawęż

cdn.

Karrex

02.05.2015

Kolejnym detalem są belki nawisu. Zaczynam od środkowych z otworem na ster.

Przymiarka

Klejenie

Kształt nawisu powtórzyłem na wypełnieniach burt

i ozdobna pawęż na pobudzenie wyobraźni Wink

cdn.

Karrex

03.05.2015

Kolejne dwie belki pionowe i dwie poziome.

Kolejne dwie pionowe ze szczeliną między nimi.

I kolejne poziome i pionowe

cdn.
