Karrex · Wysłany: Wto 0:42, 22 Mar 2022 Temat postu: 2013-03-02 [Galeon] Galeria

2013-03-02

GALERIA

Przystąpiłem do wykonania elementów płycin do drugiego projektu:

Płyciny z kaboszonami z modeliny termoutwardzalnej.
Tralki płycin z mahoniu.
Plecy płycin z meranti.
Jasne tralki - odlewy z Distalu.

cdn.

Karrex · Wysłany: Śro 0:30, 23 Mar 2022 Temat postu: 2013.03.08

2013.03.08

W uzupełnieniu o płycinach.

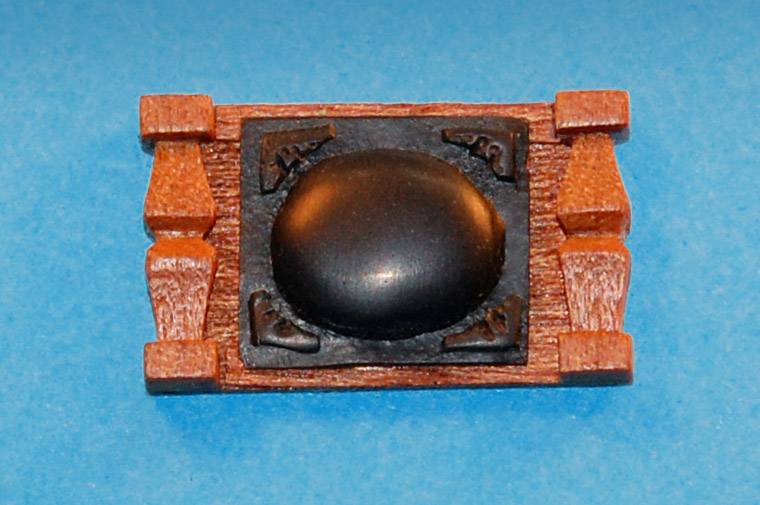

Detal wraz z tralkami ma wymiar 27 x 16 mm, boczne elementy są pod kątem 3° (w poprzedniej wersji, tralki były prostopadle do podłoża).

środkowy element balkonu

element boczny

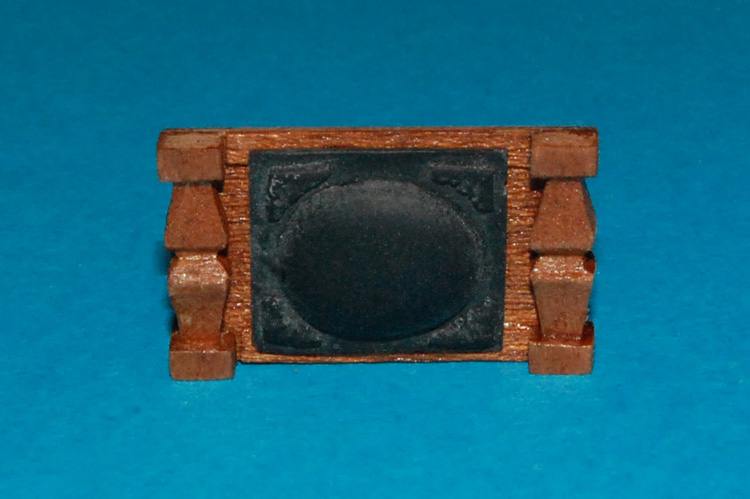

Przymiarki na "sucho"

[link widoczny dla zalogowanych]

Zdjęcia niestety nie oddają rzeczywistej kolorystyki (aksamitnej czerni płycin Wink

), wszystko jest przekontrastowane :-/ . Niestety nie mam zbytnio czasu na pracę ze statywem Embarassed

cdn.

Karrex

2013-03-13

Montaż tulejek rozporowych

Jak już wspomniałem w dyskusjach, wykorzystałem brak balustrad na galerii balkonowej (jedyny sensowny punkt podparcia), aby osadzić tulejki do montażu podstawki.

[link widoczny dla zalogowanych]

Niestety komfort wiercenia niewielki, a trzeba pilnować środka i prostopadłości do kila Wink

. Po wymierzeniu i naniesieniu na kil punktów, punktowanie (punktakiem Wink

).
Wiercenie podzieliłem na trzy razy - to po to, aby nie uszkodzić boków kilu. Najpierw wierciłem wiertełkiem ø= 2 mm, potem powiększyłem otwór ø= 3,5 mm i ostatnie wiercenie ø= 4,8 mm

[link widoczny dla zalogowanych]

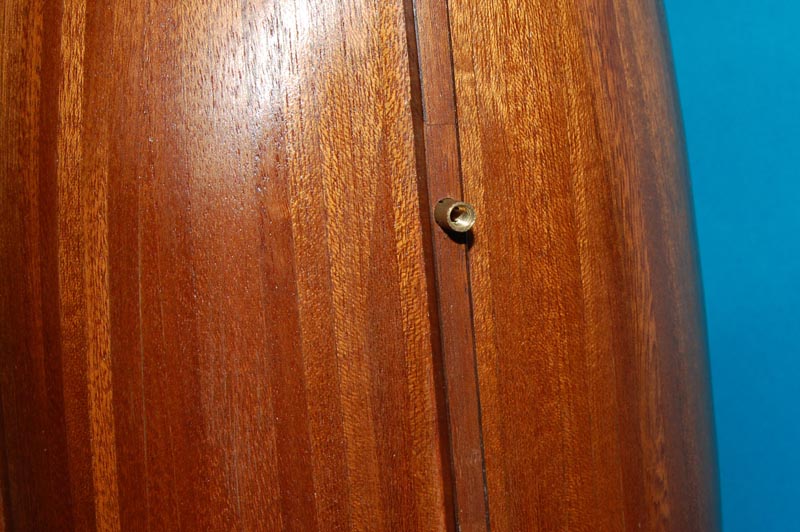

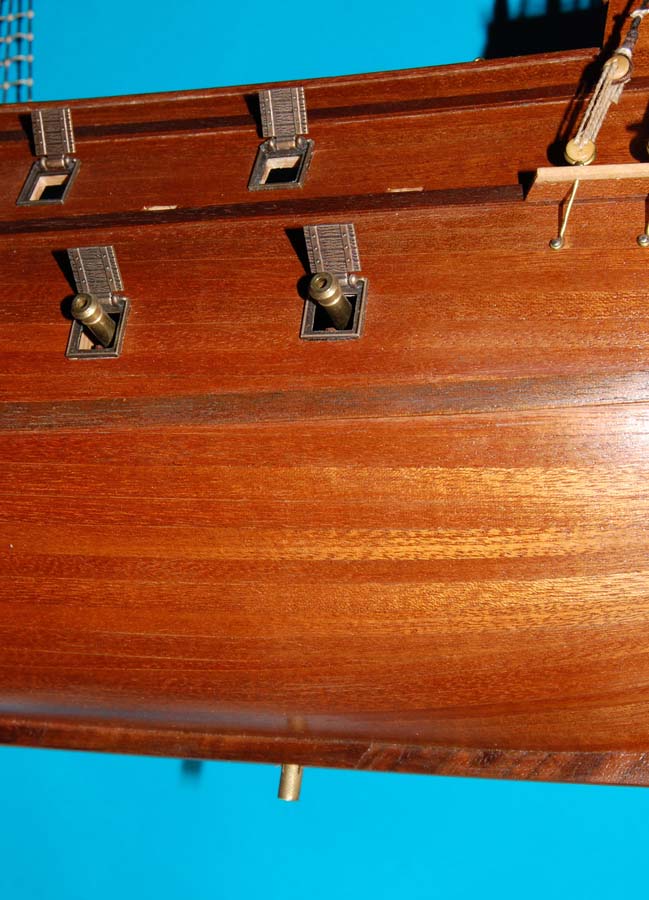

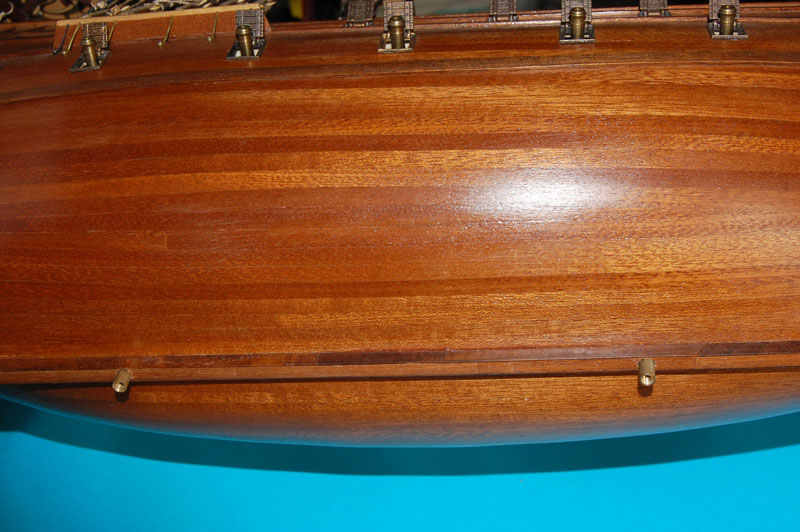

Tulejka ma ø= 5 mm i ciasno pasowała do otworu, mimo tego przed wbiciem w otwór na "karbowania" naniosłem Distal.

[link widoczny dla zalogowanych]

[link widoczny dla zalogowanych]

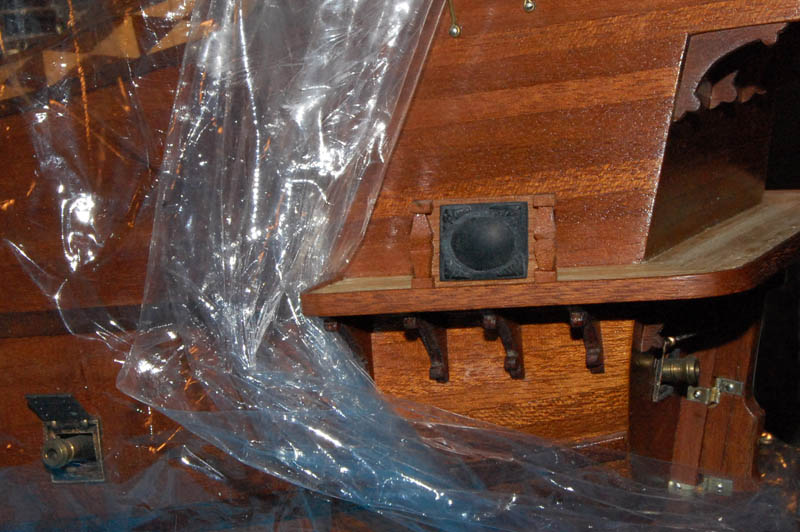

Obecne "trzymadło" Wink

[link widoczny dla zalogowanych]

[link widoczny dla zalogowanych]

Nakrętki dałem po to aby nie zgnieść krawędzi kilu.

[EDIT 25 maja 2013]

Dzięki temu rozwiązaniu mogłem osadzić model na "prowizorycznym stelażu", w celu przeprowadzenia prac na pawęży - sprawdziło się Laughing

cdn.

Karrex · Wysłany: Śro 1:24, 23 Mar 2022 Temat postu: 2013-03-14 [Galeon] Płyciny

2013-03-14

Płyciny

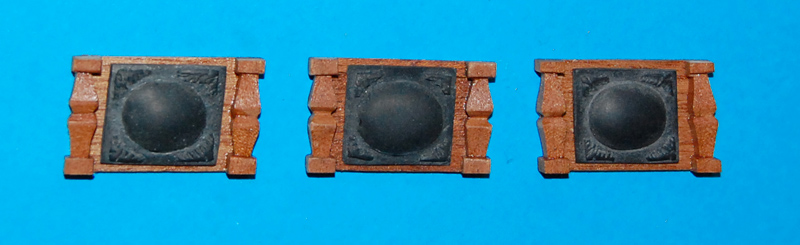

Zrobiłem kolejne płyciny

z elementami dekoracji z modeliny (motywy roślinne i maszkarony 10 x 12 mm),

wybrałem maszkarony Laughing

Do sklejenia pozostały mi jeszcze narożniki

Karrex · Wysłany: Śro 1:27, 23 Mar 2022 Temat postu: 2013-03-14 [Galeon] Galeria cd.

2013-03-14

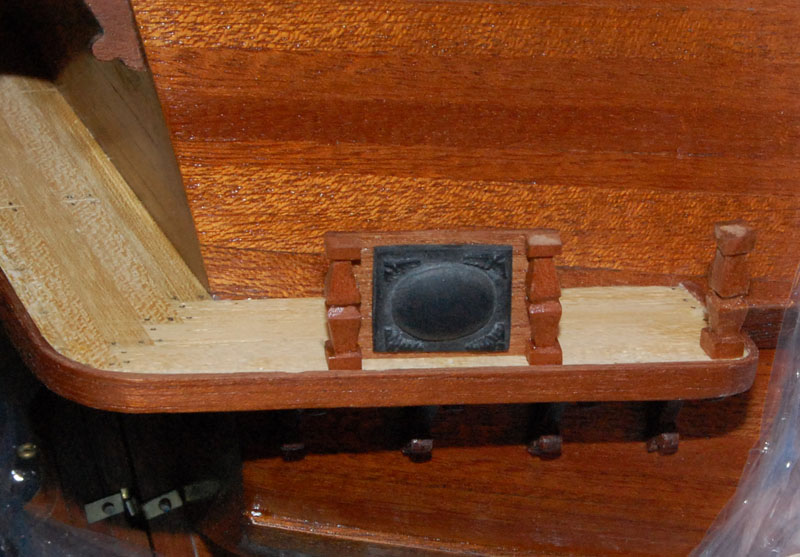

Tak to wygląda na balkonie, przed wklejeniem płycin usunąłem listwy spod płycin i wkleiłem listewki mahoniu - nie podobało mi się "świecenie" jasnego podłoża między tralkami płycin.

Do zdjęcia trzeba było dokładniej oczyścić z pyłu, bo najlepiej to teraz nie wygląda Embarassed

Prostą linię krawędzi balkonu "złamałem", dodając 5 mm występ z mahoniu o szerokości płyciny z tralkami, który okleiłem listwą, następnie ozdobnym "gzymsikiem" - listwą ozdobną.

Będzie to lepiej widoczne w kolejnych relacjach. Poręcz również będzie miała taką formę.

[EDIT]
Pół dnia poświęciłem, żeby sfotografować "piękno" Wink

detali płycin i poległem Embarassed

[link widoczny dla zalogowanych]

Tralki to ręczna robota, wycinam nożykiem i dopiero na fotkach widać, że nożyk poszedł po innej linii niż powinien (no cóż będę musiał jakoś z tym żyć Wink

).

Karrex · Wysłany: Śro 1:30, 23 Mar 2022 Temat postu: 2013-03-15 [Galeon] Narożniki

15 marca 2013

Skleiłem i wkleiłem narożniki balkonu. To był najbardziej skomplikowany detal, gdyż trzeba było uwzględnić ten kąt 3°,

teraz mogłem dokładnie ustalić położenie płyciny burtowej i zrobić przymiarkę tralek, no i zdecydować czy dać dwie czy trzy tralki.

Przy okazji powiększenie występu Wink

(niestety nie dokumentowałem w trakcie pracy), jak widać wyciąłem kawałek listwy licującej, wkleiłem krótką listwę występu, którą okleiłem listwą, na to listwę ozdobną.

Klejąc te narożnikowe płyciny uprościłem nie robiąc pleców, ale po wklejeniu doszedłem do wniosku, że lepiej będzie wyglądało wklejenie choćby listewek na dole i górze elementu.

Ponownie wkleiłem narożniki, następnie płyciny boczne,

Karrex · Wysłany: Śro 1:32, 23 Mar 2022 Temat postu: 2013-03-16 [Galeon] Tralki

16 Mar 2013

Jak pisałem zdecydowany jestem wykorzystać detale (m.in. tralki), które już mam, ale jak bezstratnie na długości wkleić je pod już określonym kątem?
Brałem pod uwagę wytoczenie nowych, nieco dłuższych tralek lub odlanie z Distalu (imitacja kości Wink

) i odpowiednio doszlifować, ale najpierw postanowiłem sprawdzić przydatność starych tralek Wink

.
Do każdej tralki na CA, dokleiłem na dole listewki forniru brzozy (będą integrować się z kolorem pokładu), a u góry listewki mahoniu (pod poręcz). Fornir oszlifowałem pod kątem i dopasowałem długość tralek do płycin.
Kolegialnie wybraliśmy opcję "po trzy tralki".

Karrex · Wysłany: Śro 1:40, 23 Mar 2022 Temat postu: 2013-03-19 [Galeon] Projekt lustra

19 Mar 2013

Czas odpocząć (choć na trochę Wink

) od galerii balkonowej i przedstawić prace, które wykonywałem równolegle, a trochę się tego zebrało, od ornamentów i ozdób klap ambrazur poprzez kabestan, do wewnętrznych burt i barierki na pokładzie.
Ale zacznijmy od początku.

Projekt ozdób lustra

Nad projektem (bardziej niż tylko koncepcyjnie) pracuję już od stycznia. Przedstawiałem już [link widoczny dla zalogowanych] wykonane z myślą i do tego projektu:

[link widoczny dla zalogowanych]

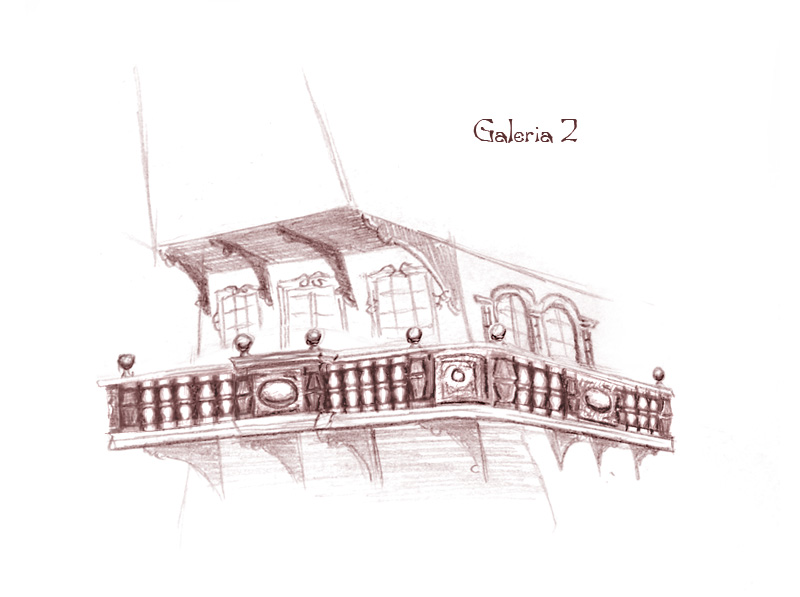

Praca na pawęży modelu była mocno ograniczona, więc detale testowałem na rysunku. W kolekcji górna krawędź pawęży była prosta, jak widać na rysunku już w trakcie budowy nieco ją wyobliłem, teraz zamierzam dodać jeszcze ozdobne zwieńczenie.

Krótki opis.
Na pawęży, wokół herbu będą przedstawione powyżej listwy ozdobne. U góry nad listwą będą ornamenty (brałem też pod uwagę prostsze rozwiązanie - z prawej). Nad lustrem kolejne detale zwieńczenia i być może lewki (lub delfinki - często spotykany motyw, w bogatszych siedzące postaci alegorii).

Zdecydowałem się na ornamenty, które tym razem zrobiłem z modeliny, również wzór detali zwieńczenia nad pawężą (zamierzam wykonać je w drewnie). Nie wiem jeszcze czy nie zostawię czarnych lub złoconych, wtedy wykorzystam te z modeliny (taka imitacja hebanu Wink

, jak w ozdobach płycin).

Ornamenty pozłociłem szlagmetalem i "spatynowałem"

Światło dzienne

Tak jak w opiniach w ankiecie, zgadzam się z większością (również skłaniałem się do lwa i herbu) i tak jak większość, zdecydowałem się na herb.
Oficjalnie składam podziękowanie dotychczasowemu patronowi galeonu Św. Janowi Chrzcicielowi (San Juan Bautista - mam nadzieję, że to nie popsuje "naszych relacji" Wink

ze św. Janem oczywiście, nie relacji na forum Laughing

).
