Karrex · Wysłany: Nie 22:11, 20 Mar 2022 Temat postu: [Galeon] Artyleria pokładowa

2009-11-14

Armaty

Wziąłem się za uzbrojenie górnego pokładu Laughing

.
Prototyp lawety - przeróbka z lawet wykonanych wcześniej - robię nieco mniejszą lawetę.

Lufa - dł. 44mm
Kółka. Do miedzianej rurki ø=6mm, wkleiłem bukowy kołek, następnie pociąłem na 2,5mm kółka.

Po zmniejszeniu lawety przymierzyłem pierwsze dwa prototypy z kołami, żeby zobaczyć czy ta wielkość pasuje.

Jak widać na zdjęciach mimo zmniejszenia działa są bardzo blisko kratownicy (brak miejsca na odciąganie działa do czyszczenia, załadunku, no i na odrzut :-/ ). Niestety takie rozwiązania widać w wielu modelach.

Zmniejszam lawety, gdyż na górnym pokładzie powinny być mniejsze niż na dolnym, a ja wykonałem wszystkie (24 działa Laughing

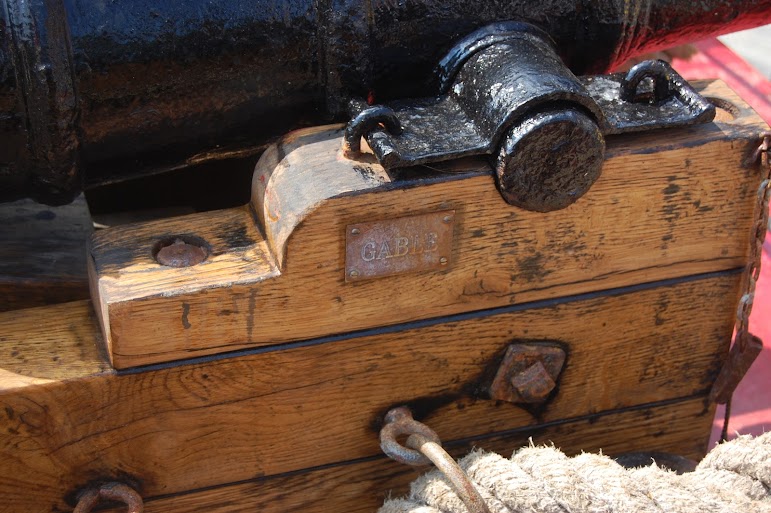

) jednakowe, więc stąd ta przeróbka. Lufy powinny mieć długość 40mm - powinienem odciąć grona, ale nie będę odcinał. Trzeba jeszcze znaleźć jak w XVII w. wyglądały okucia.

[EDIT]

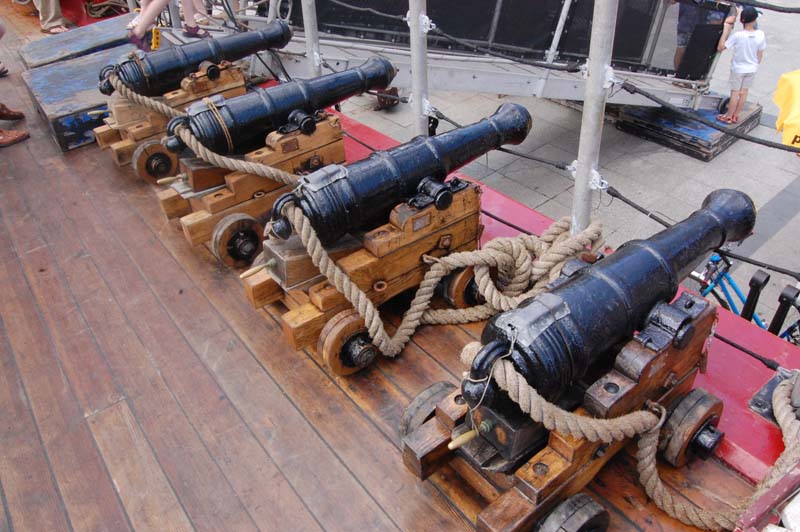

Trochę teorii Wink

:

De Zeven Provincien

cdn.

Karrex · Wysłany: Nie 22:17, 20 Mar 2022 Temat postu: 2009-11-21

2009-11-21

kontynuacja

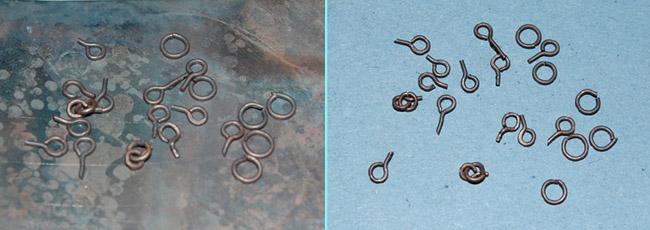

Elementy oczek (z drutu miedzianego ø=0,6 mm) potraktowałem ogniem (można to nazwać czernieniem, oksydowaniem).

Kółka

Szukam rozwiązań na wykonanie kółek. Obręcz z blaszki miedzianej nawiniętej na patyk /ø=5mm - tylne kółka/ - klejenie CA. Jeżeli nie mamy blaszki, można rozklepać (lub rozwalcować) drut miedziany.

Druga metoda polega na wklejeniu bukowego kołka do miedzianej rurki ø=6mm /przednie kółka - robione 5 lat temu/.

Na zdjęciu widać różnicę grubości obręczy.

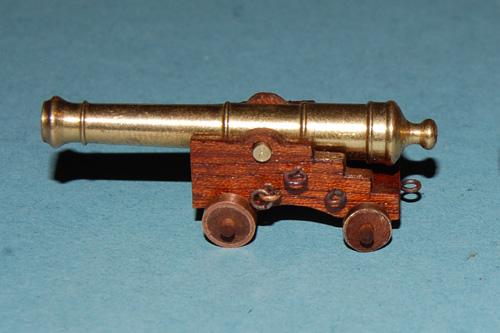

Działa w jeszcze niepełnym rynsztunku /brak talii i lin oporowych/.

To jest nieco zmodyfikowana wersja lawet wzorowanych na kolekcji.

[EDIT]
Lawety zostały jeszcze bardziej zmodyfikowane - tu już wzorowałem się na wzorach z epoki (pokażę w dalszej relacji, jak dojdę do artylerii). No i koniecznie czernienie okuć oksydą na zimno Oksyblack.

Karrex · Wysłany: Nie 22:22, 20 Mar 2022 Temat postu: 2017-05-07

2017-05-07

Dość długo trwały przemyślenia na temat moich armat. Przymierzyłem jeszcze raz dwa prototypy z postu powyżej

- no nie wygląda to najgorzej, ale po cyklach pana Krzysztofa Gerlacha, setek zdjęć lawet mam już inną optykę i błędy bardziej mnie rażą jak te osiem lat temu Wink

To osadzenie lufy w otworach burt zamiast w okuciu, jest nie do przyjęcia

- będę robił nowe lawety. Najpierw sprawdzę co da radę wykorzystać ze starych

Karrex · Wysłany: Nie 22:29, 20 Mar 2022 Temat postu: 2017.05.09 - 12

2017-05-09

kontynuacja

Rozkleiłem burty, dokleiłem u góry listewkę, oszlifowałem i po zewnętrznej stronie oklejam fornirem.

Z listewek i forniru zrobiłem elementy nowej lawety.

Po sklejeniu elementów - doszedł jeszcze łącznik na przodzie łoża.

Nowa laweta i z elementów "z odzysku".

2017-05-12

Kolejne detale: podpory

i kliny

cdn.

Karrex · Wysłany: Nie 22:34, 20 Mar 2022 Temat postu: 2017-05-18 - 30

2017-05-18

kontynuacja

Nie bardzo wiem, czemu zamiast "nowej" do zdjęć wziąłem lawetę z "odzysku".

Lepiej wyglądałaby lufa o nieco mniejszym kalibrze i długości 40 mm z gronem.

2017-05-30

Gwoździując odbojnice, zagwoździowałem też łoża.

Również pozostawioną starą lawetę.
