Karrex

PODSTAWKA EKSPOZYCYJNA

O podstawce z kolekcji Galeonu niewiele mogę powiedzieć, jest zapewne wykonana z płyty MDF, wierzch oklejony fornirem mahoń (sapeli?), boki profilowane; wymiarów niestety nie znam. Na zdjęciu poniżej widać, że podstawka zawiera się między pierwszą a siudmą ambrazurą - odległość między nimi to ok. 34 cm (szacuję długość podstawki na jakieś 31 - 33 cm).

W instrukcji kolekcji GALEON zabrakło mi tutoriala wykonania podstawki na słupkach, zwłaszcza, że na zdjęciach promocyjnych do pierwszego numeru jest zdjęcie naszego modelu właśnie na takich słupkach.

Dopiero w kolekcji Sovereign of the Seas, w zeszytach 5 i 6 mamy taki tutorial jak wykonać uchwyty do takiej podstawki na etapie montażu owrężenia.
Opis znajdziemy w dziale » Technik modelarskich
[link widoczny dla zalogowanych]

Podstawka do modelu była zapewne taka jak na okładkach zeszytów:

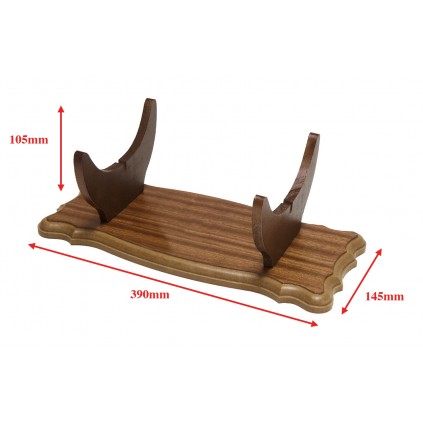

Znalazłem zdjęcie z wymiarami dłuższej podstawki do modelu Constitution

Ja zdecydowałem się wykonać swoje podstawki (już je pokazywałem, ale co tam Wink

) i do modelu wybiorę tę, która będzie najlepiej pasowała:

Dwukolorowa podstawka: wawa (samba), wierzch - obłóg sapeli, kapon; 300 x 135 mm:

Podstawka z meranti, politura szelakowa; 300 x 150 mm:

tę podstawkę już zarezerwowałem na model Santisima Trinidad

Dwukolorowa: dąb, wierzch meranti; 310 x 140 mm:

I moje wytoczone słupki

elementy podstawki buk ø=40 mm, "baryłka" ø=25 mm

Przymiarka na "sucho"

Teraz pozostaje kwestia rozstawu słupków.

Jak określić rozstaw?

Ja posłużyłem się tym zdjęciem z pierwszego numeru i wyszło mi ok. 170 - 175 mm.
Ale tutaj każdy może zrobić jak mu będzie odpowiadało, dobrać tak odległości, aby były odpowiednie proporcje. Przydatne mogą być inne modele, jak np. Le Rivoli:

przykład eksponowania na takiej podstawce ze słupkami

Niestety nie montowałem nakrętek na etapie montażu owrężenia, więc teraz przy prawie ukończonym modelu będę musiał wywiercić otwory w kilu (6,6 mm) pod długie wkręty do drewna (75 - 80 mm) lub pod tulejki rozporowe M4, co będzie nie lada wyczynem i niestety będę potrzebował dodatkowych rąk do pomocy.

Zobacz wątki:
» Techniki modelarskie » PODSTAWKA EKSPOZYCYJNA
http://www.shipman.fora.pl/techniki-modelarskie,15/podstawka-ekspozycyjna,277.html#1397
» Sovereign of the Seas / Dyskusje » [Sovereign of the Seas] Podstawka
http://www.shipman.fora.pl/sovereign-of-the-seas-dyskusje,107/podstawka-ekspozycyjna,279.html
» Victory / Dyskusje » [Victory] Podstawka ekspozycyjna
http://www.shipman.fora.pl/victory-dyskusje,103/victory-podstawka-ekspozycyjna,281.html

Karrex

Zdecydowałem się na tulejki rozporowe M4

Było trochę zachodu z kupnem, ale się udało, zakupiłem tulejki rozporowe M5 i M4 i tulejki z kołnierzem M4 (nazwy nie pomnę), ale mogą się przydać Wink

.

Dane dla tulejki M5
ø wewn. = 5 mm,
ø zewn. = 6,4 mm,
ø rozwarcia = 8,8 mm,
długość = 20 mm.

Tulejka M4
ø1= 4 mm,
ø2= 5 mm,
ø3= 6,8 mm,
dł.= 15 mm.

Oczywiście żeby rozwiać lub potwierdzić moje wątpliwości przeprowadziłem test na próbce sklejki z kolekcji Galeon (zaznaczam bardzo miękkiej sklejki).

Test wyszedł zadowalająco, trochę się rozszczepiło (było to do przewidzenia), najważniejsze, że nie pękło.

Karrex

Podstawka z kolekcji

Niespotykany "dizajn" podstawki, jako alternatywa dla podstawy z kolekcji

[img]http://www.ship.deagostini.ru/forum/download/file.php?id=5405&mode=view[/img]
[img]http://www.ship.deagostini.ru/forum/download/file.php?id=5406&mode=view[/img]

i jeszcze bardziej ozdobne słupki

Karrex

W kolejnej kolekcji DeA [link widoczny dla zalogowanych] również znajdziemy opis wykonania "uchwytów montażowych" do podstawki na słupkach, zamieszczam schematy
