Działa z kolekcji

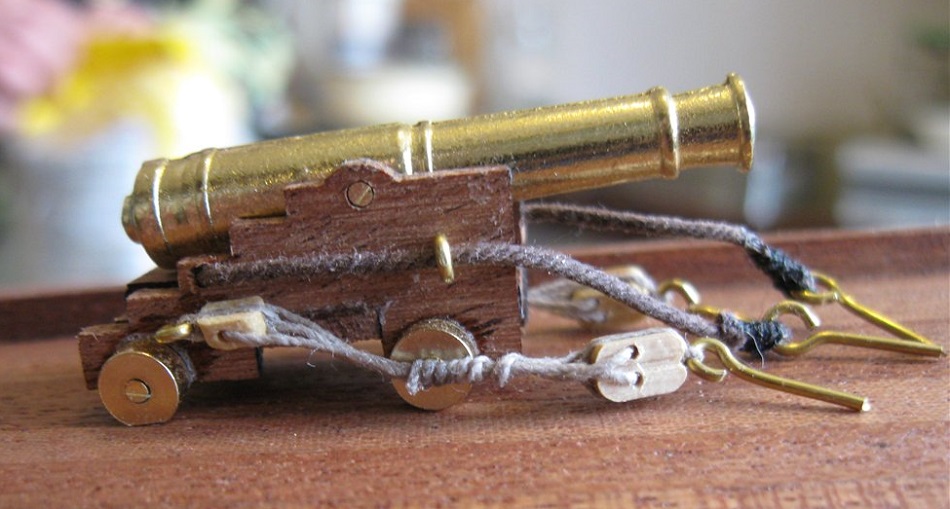

Nieprawidłowe osadzenie czopów luf na lawecie i brak grona czyli zakończenia lufy.

Czopy opierają się na półotworach lub otworach na górnej krawędzi polików i "zamykane" są metalowymi okuciami, jak na schematach (ryc. 7).

Przy niewiedzy amatora-modelarza mnożą się kolejne błędy, jak np. lina hamująca przez brak grona przechodzi przez otwory w burcie lawety (notabene również w niewłaściwym miejscu).

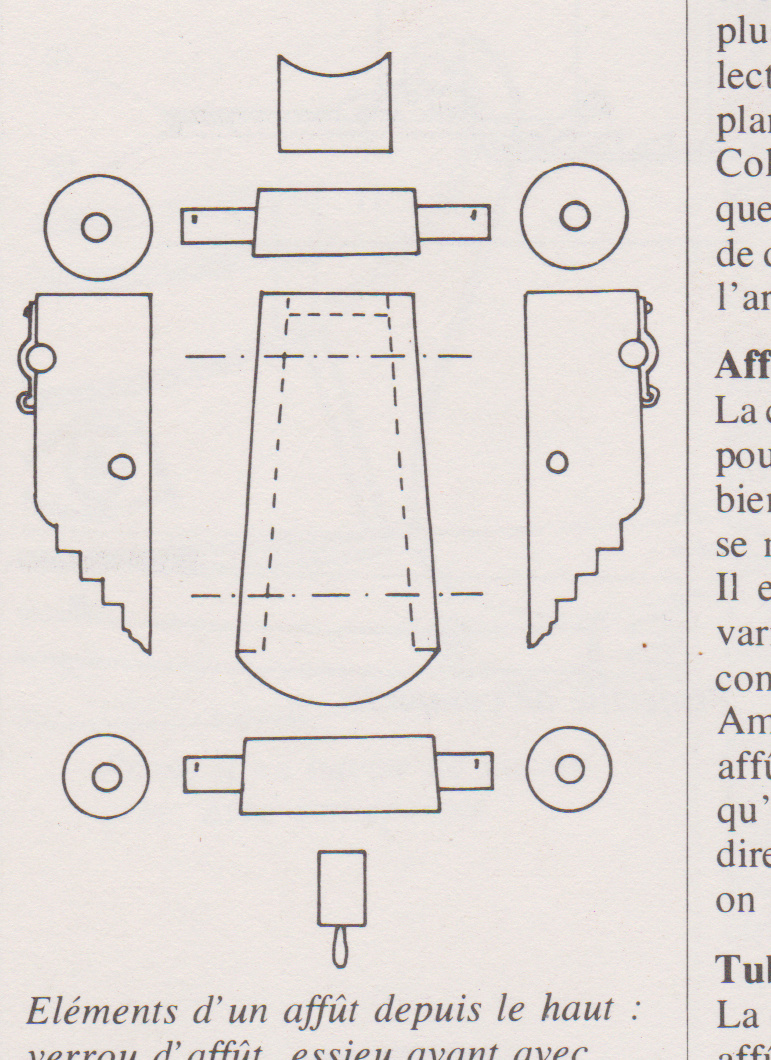

Elementy lawety

Glosariusz terminów morskich - niestety po francusku

[link widoczny dla zalogowanych]

1 : bouton de culasse / grono
2 : lumière / zapał
3 : canal de la lumière / kanał zapału
4 : renfort de culasse / przydymek
5 : tourillons / czop, trzpień
6, 7 : renforts de la volée / pierścienie głowy, pyska
8 : bouche / pysk, usta
9 : moulures des premier et deuxième renforts, et renfort de volée / pierścień lufy?, pierścień zapału - brak nr 9
10 : drugi pierścień wzmocnienia
11 : pierwszy pierścień wzmocnienia

12 : essieux des roues / osie kół
13 : roues / koła
14 : clavettes / klin kół
15 : sole / podstawa lawety
16 : flasques / polik lawety, burta
17 : entretoise / deska czołowa
18 : susbandes / okucie trzpienia, czopu lufy
19 : tire-fonds / żelazne łączniki, nity
20 : anneaux pour crocher les palans / pierścienie na talie
21 : trou pour le passage de la brague / otwór na linę hamującą

22 : anneau de passage de la brague du canon (système anglais)
23 : berceau de pointage
24 : coins de hausse
25 : support du tourillon
26 : clavette de susbande (reliée au flasque par une chaînette)

Palans et brague d'un canon
1 : Brague à la française (à travers les flasques du canon)
2 : Brague à l'anglaise (fait retour sur le bouton du canon
et passe à travers 2 anneaux fixés sur les flasques)
3 : Palans du canon / talia działa
4 : Palan de recul / talia odciągająca

Canon au repos

1 : Affût
2 : Tube du canon
3 : Arrimage de la volée
4 : Arrimage de la culasse
5 : Brague
6 : Palans du canon
7 : Palan de recul
8 : Amarrage de la brague et des palans
9 : Aussière de garde de la batterie
10 : Cales
